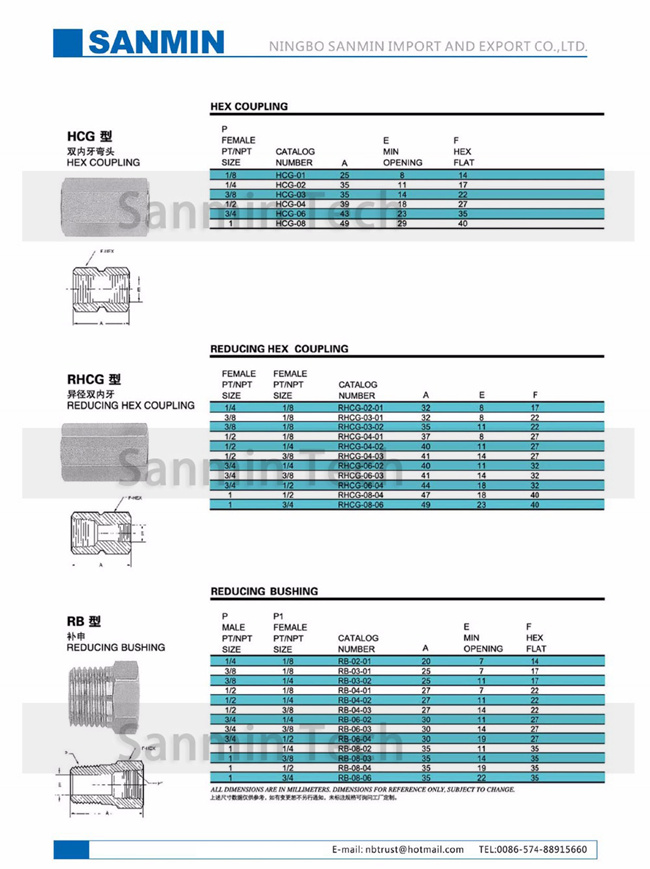

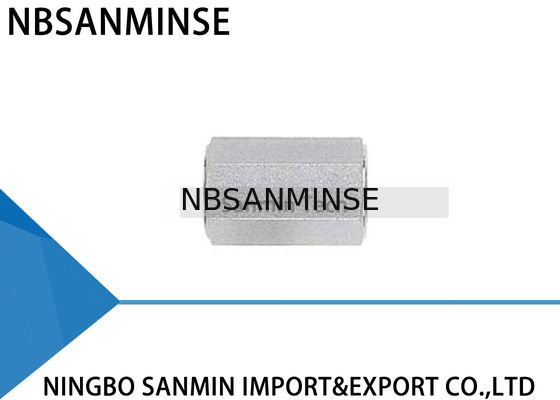

HCG Hex Koppeling Roestvrij Staal 316L Buiskoppeling Leiding Fitting Hoge Kwaliteit Sanmin
Buiskoppelingen Beschrijving
De buiskoppeling is een mechanisme dat zowel wordt gebruikt om buizen af te dichten als vast te klemmen. Het mechanische voordeel en de geometrie van dit type koppeling produceren een lekvrije montage.
Om te monteren, steekt u eenvoudig de buis in de complete montage totdat de buis de schouder van het fittinglichaam raakt. De twee hulzen worden naar voren gedreven tussen de moer en het fittinglichaam met behulp van de mechanische kracht die wordt gecreëerd door de moer met de klok mee te draaien. De achterste huls wordt tegen de taps toelopende achterkant van de voorste huls gedreven, die door kracht in de taps toelopende mond van het lichaam wordt gedreven.
De achterste huls wordt radiaal naar binnen op de buis geperst, terwijl de voorste huls naar buiten wordt getrokken om een volledige afdichting op het taps toelopende oppervlak van het lichaam te vormen.
De 1-1/4 slag van de moer vanuit de handvaste positie garandeert een consistente aandrijving van de afdichtingselementen. Dit zorgt voor een effectieve afdichting tegen hoge druk en ultra-hoog vacuüm omstandigheden.
Installatie-instructies
Koppelingen worden gemonteerd en handvast geleverd. Demontage voor gebruik kan vuil of andere deeltjes binnenlaten
1. Steek de buis in de koppeling
Controleer of de buis stevig op de schouder van de koppeling rust en of de moer handvast zit. Op dit punt wordt aanbevolen om een markering op de zeskant van de uitstekende buis op het fittinglichaam te tekenen. Deze markering dient als indicator voor het startpunt en de juiste aantrekking.
2 Draai de moer vast
1-1/4 slagen van de moer zijn vereist voor 1/4” (6 mm) en hoger (zie Afb. A)
3/4 slag van de moer is vereist voor 3/16” (4 mm) en lager (zie Afb. B)
Herinstallatie instructies
Verbindingen kunnen herhaaldelijk worden losgekoppeld en opnieuw worden gemaakt, zonder verlies van lekvrije afdichting.
1. Markeer de positie van de moer ten opzichte van het fittinglichaam voordat u de verbinding loskoppelt.
2. Gebruik voor herinstallatie een sleutel om de moer naar de oorspronkelijke positie te draaien.
3. Draai iets aan met een sleutel totdat er een lichte stijging in het koppel wordt gevoeld.
Buisknipper
Om een lekvrije verbinding te verkrijgen, moet de buis recht worden afgesneden. Een goede buisknipper met het juiste mes voor het buismateriaal wordt aanbevolen.
Probeer de snijtijd niet te verkorten door diepe sneden te maken bij elke draai van de knipper. Dit zal de buis verharden.
Het uiteinde van de buis moet worden ontbraamd om schade aan de koppeling te voorkomen en ervoor te zorgen dat de buis de bodem van de koppeling bereikt.
Waarschuwing
Houd de buis niet in een bankschroef op de plaats waar deze in de koppeling wordt gestoken (de bankschroef zal een merk achterlaten op de buis dat lekkages kan veroorzaken en ovaliteit kan veroorzaken).
Buishandeling
Krasjes op de buis kunnen lekkages veroorzaken. Het is daarom belangrijk om de buis voorzichtig te hanteren om het risico op lekkages te verminderen.
Koperen buizen
Als u koperen buizen uit een rol gebruikt, houd dan het uiteinde van de buis vast en rol de rol naar buiten, zodat de buis op een plat oppervlak ligt.
Hoge veiligheid
In toepassingen waar zware omstandigheden en hoge druk aanwezig zijn, raden we de volgende installatieprocedures aan:
1. Controleer of de moer handvast zit
2. Steek de buis (tot de schouder)
3. Draai de moer met een sleutel totdat de buis niet meer vrij draait.
4. Markeer de positie van de moer.
5. Draai de moer 1-1/4 slagen.
Deze methode zorgt ervoor dat, zelfs als de buis OD op de minimale tolerantie is, de hulzen contact maken met de buis voor de volledige 1-1/4 slag.
Om maximale betrouwbaarheid en prestaties van de koppeling te garanderen, moet er grote zorg worden besteed aan de selectie van de buis voor elke toepassing.
Buiskiezer
Vier variabelen moeten worden overwogen bij het bestellen van buizen voor gebruik met koppelingen:
1. Materiaal
2. Buiswanddikte
3. Buisoppervlakteafwerking
4. Buis hardheid
Buis moet voldoen aan de standaard ASTM A213 of ASTM A269, naadloos zijn en volledig gegloeid.
De buis moet vrij zijn van krassen en geschikt zijn voor buigen en flaren.
Waarom kies ons
1: Diverse stijlen voor elk product en complete pneumatische productseries.
2: Grote voorraad voor snelle verzending.
3: Maatwerk volgens uw speciale verzoek.
4: Verstrek gratis productinformatie.
5: Hoge kwaliteit met concurrerende prijs.
V: Kunt u gratis monsters aanbieden?
A: Ja, maar het hangt af van de producten, Neem contact met ons op ina@pneuhydr.com of whatsapp 0086 15168536055
V: Wat is uw bedrijfsbereik?
A: Ons bedrijfsbereik is service van exporteur automatiseringsonderdelen met volle container, en verkoop luchtcilinder, luchtbronbehandeling, solenoïdeklep, luchtventiel, gemotoriseerde klep, Messing klep, hydraulische klep, hydraulische cilinder, lucht en olie fitting, drukmeter enz.
V: Wat voor producten kunt u maken?
A: We kunnen veel soorten roestvrij staal maken, messing, aluminium materiaalverwerking.zoals hoge druk klep / solenoïdeklep / elektrische klep / waterklep/pneumatische klep/luchtcilinder/hydraulische klep/hydraulische accumulator producten enzovoort.
V: Kan het product worden gemaakt met ons logo en merk?
A: Ja, natuurlijk kunnen we dat maken. We zijn al jaren OEM-leverancier en professioneel in het maken. Maar u moet ons de autorisatie geven als dat mogelijk is.
V: Kunt u originele beroemde pneumatische en hydraulische, instrumenten merkgoederen leveren?
A: Ja, we kunnen Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser enz. leveren.
V: Is er garantie beschikbaar?
A: Ja, normaal gesproken is er een kwaliteitsgarantie van één jaar op producten.
V: Is de connector in Brits of metrisch systeem? Wat is het verschil tussen PT, NPT en G schroefdraad?
A: De G-schroefdraad is cilindrisch en dicht niet zelf af, waardoor extra pakkingen nodig zijn om lekkage te voorkomen. PT en NPT zijn conisch, en de interne en externe schroefdraden worden steeds strakker bij het vastdraaien. Afdichting wordt bereikt door de vervorming van de schroefdraden, en afdichtingsmiddel of tape wordt meestal in combinatie gebruikt om het afdichtingseffect te verbeteren
G-schroefdraad is een cilindrische rechte pijp die wordt gebruikt voor niet-afgedichte verbindingen; PT-schroefdraad is een conische buis die afhankelijk is van de vervorming en afdichting van de schroefdraad zelf; NPT is ook een conische buis met een tandprofielhoek van 60 graden, voornamelijk gebruikt in Noord-Amerika
V: Hoe drukseenheden omrekenen: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
V: Wat veroorzaakt meestal het doorbranden van de spoelen van een magneetklep?
A: Onjuiste spanning en frequentie, frequente schakeling, pilotkop die vloeistof binnendringt, klepkern en veerprobleem,omgeving heet, zware trillingen etc.
V: Waar moet op gelet worden bij pneumatische componenten in omgevingen met hoge of extreem lage temperaturen?
| Focuspunt |
Maatregelen voor omgevingen met hoge temperaturen |
Maatregelen voor extreem koude omgevingen |
| Afdichtingen |
Fluororubber, PTFE |
Lage-temperatuur nitril, siliconenrubber, polyurethaan |
| Smering |
Synthetisch vet voor hoge temperaturen (lage volatiliteit) |
Vet voor lage temperaturen (laag stolpunt, lage viscositeit) |
| Behandeling van de luchttoevoer |
Koeling versterken, efficiënte waterverwijdering |
Drogen met ultra-lage dauwpunt (koeling + adsorptie type), warmte tracing |
| Metalen componenten |
Reserveer expansieklaring |
Selecteer materialen met taaiheid bij lage temperaturen, voorkom lekkage door koude krimp |
| Regelcomponenten |
Spoelen van hoge hittebestendige kwaliteit, warmteafvoer, laag stroomverbruik |
Installeer isolatieboxen, lokale verwarming, voorkom koude condensatie |
| Installatie |
Houd uit de buurt van warmtebronnen, voeg warmte-isolerende platen toe |
Vermijd blootstelling aan wind en sneeuw, wikkel met thermisch isolerende materialen |
