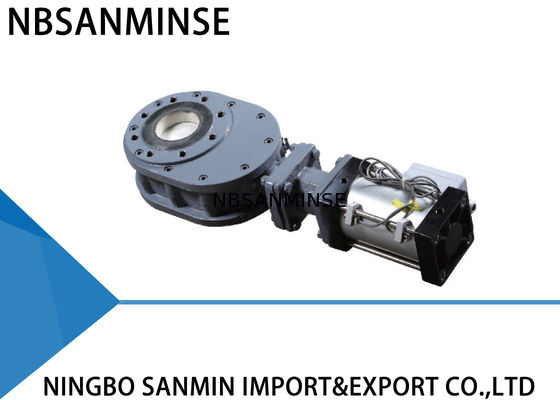

Van de de Klep Dubbele Schijf van de afzet de Dubbele Schijf Certificatie van de de Poortklep ISO9001

Productdetails:
Plaats van herkomst: China
Merknaam: NBSANMINSE
Certificering: ISO9001
Modelnummer: SMWZ644 (1) -10 (2) - DNA - C
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 20
Prijs: Negotiation
Verpakking Details: Plastic Zakken, Dozen, Karton, Pallet of als Klantenraad
Levertijd: onderhandelingen
Betalingscondities: L / C, T / T, Western Union
Levering vermogen: onderhandelingen

Gedetailleerde informatie

Nominale Druk: 1.0 (MPa) Type: Afzetklep
temperatuur: ≤200℃ Maximum testpers: 1.5 (MPa)
DN: 40, 50, 65, 80, 100, 125, 150, 175, 200, 225, 250, 300 Kleplichaam: gietijzer
Hoog licht:

de klep van de impulslucht

,

klep van de impuls de straalsolenoïde

Productomschrijving

Klep van de afzet de Dubbele Schijf, Dubbele de Klepiso9001 Certificatie van de Schijfpoort






Hoofdprestaties



De modelwz644-10q-dubbel-schijfklep gebruikt een dubbel - de schijf die en het verzegelen oppervlakten gemaakt van slijtvaste legering of ceramisch verzegelt wordt. De verbinding is luchtdichte 100% en de klep bereikt een lange levensduur, in het bijzonder in toepassingen. Derhalve wordt de algemene systeembetrouwbaarheid dramatisch verhoogd.



Werkende Prestaties



Wanneer de lucht in de hogere cilinderhaven wordt geïntroduceerd, duwt de zuigerstang de dubbel-schijf beneden en de klep is gesloten. Wanneer de lucht in de lagere cilinderhaven wordt geïntroduceerd, verhoogt de zuigerstang de dubbel-schijf en de klep wordt geopend. De compressielente die tussen de schijven en de zegelring wordt geplaatst, dwingt de schijven de schijven tegen de zegelring, en staat voor schijven ook verticale beweging toe, die helpt om de thermische uitbreiding en de samentrekking van de delen te compenseren en een luchtdichte verbinding te verzekeren in alle omstandigheden. Wanneer het aandrijven van de klep, roteert de dubbel-schijf om de het verzegelen oppervlakten te omwikkelen en op te poetsen. Wanneer de productstromen door de klep, om het even welk materiaal dat de binnenkamer ingaat door de actie van de draaikolkstroom wordt verwijderd. Vandaar, is de klep zelfreinigend. Het extra lucht zuiveren kan worden verstrekt om schoon-in-plaatsprestaties te verzekeren. Al deze kenmerken waarborgen de lange dienst lofe voor de klep en verhogen de betrouwbaarheid van uw systeem.



Toepassingen



Om het even welke stof, poeder, en korrelige producten in met kolen gestookte elektrische centrales, smeltovens, ijzer en staalfabrieken, de farmaceutische en chemische industrieën.



Technische Parameters



Maximum-in werking stellende Druk: 1.0MPa



Maximumtestdruk: 1.5MPa



Werkende Temperatuur: <200℃



De Druk van de lekkagetest: 1.1MPa





Installatie en Toepassing



1. Voorafgaand aan installatie, zorg ervoor pneumatische actuator van om het even welke tekorten zoals breuk vrij en concaaf is.



2. Zorg de gezamenlijke flens, structurele lengte ervoor, worden de maximum werkende druk en de nominale diameter overeengestemd met vereisten.



3. Tijdens installatie, toegestaan om nagels en geen noten weer aan te passen die oorspronkelijk zijn vastgemaakt. Richt coaxiaal het centrum van twee pijpleidingen en klepdiameter om te zijn. Houd de flensoppervlakte vlak. Pas uniform kracht toe om de bout aan te halen.



4. Na installatie, introduceer lucht van de hogere en lagere cilinderhavens om te zien of de klep normaal kan worden geopend of worden gesloten.



5. Wang de controleschakelaar (als het bestaan) om te zien of het betrouwbaar wordt vastgemaakt, of zijn parameter met toegangskrachtbron wordt overeengestemd, en of het correct in het volledige openen en de volledige het sluiten omstandigheden kan werken.







Het oplossen van problemenmethode



Problemen Oorzaak Het oplossen van problemenmethode
Lekkage in het verzegelen oppervlakte Vuil tussen schijf en het verzegelen oppervlakte Verwijder het vuil
Schade aan zegelringsparen De reparatie of vervangt
Lekkage in flensverbinding De bout wordt ongelijk geschroeft Schroef gelijk de bout
Schade aan de flensoppervlakte Herstel de flensoppervlakte
Schade aan het verbindingsstuk Vervang het verbindingsstuk
De klep slaagt correct worden geopend of er niet in worden gesloten Stofstorting Verwijder regelmatig stof
Ontoereikende luchtdruk, strenge lekkage De leveringspijpleiding van de reparatielucht
De pneumatische componenten zijn verouderd en verloren efficlency Vervang de beschadigde componenten
Lekkage van het vullen van doos Het vullen is verouderd en streng geverouderd Vervang het vullen





Installatiedimensie, overzichtstekening





Model (a-reeks) DN L D K D H NM 2-a
WZ644-10Q-40 40 120 84 110 150 443 4-M16 2-G1/4
Wz644-10q-50 50 120 99 125 165 463 4-M16 2-G1/4
WZ644-10Q-65 65 120 118 145 180 528 4-M16 2-G1/4
Wz644-10q-80 80 120 132 160 195 558 8-M16 2-G1/4
WZ644-10Q-100 100 120 156 180 215 601 8-M16 2-G1/4
WZ644-10Q-125 125 160 184 210 250 730 8-M16 2-G3/8
WZ644-10Q-150 150 160 211 240 285 798 8-M16 2-G3/8
WZ644-10Q-175 175 160 241 270 315 894 8-M16 2-G3/8
WZ644-10Q-200 200 160 266 295 340 958 8-M16 2-G1/2
WZ644-10Q-225 225 160 294 325 370 1028 12-M20 2-G1/2





Hoofddelen en Materialen



Punt Naam Materiaal Punt Naam Materiaal
1 Kleplichaam Kneedbaar ijzer 5 Verbindend t-Stuk Uit gegoten staal
2 Zijkleplichaam Kneedbaar ijzer 6 Beëindigenglb 45#Steel
3 Verzegelende ring Koolstofstaal + speciale legering 7 Aaneenschakelingshals Hodulargietijzer
4 Dise Koolstofstaal + speciale legering 8 Pneumatisch actuator aluminium Aluminiumcilinder
