Thuis ProductenDubbele Schijfklep

Professionele Inham/Saldosmdf Koepelklep, de Dubbele Klep van de Schijfcontrole

Professionele Inham/Saldosmdf Koepelklep, de Dubbele Klep van de Schijfcontrole

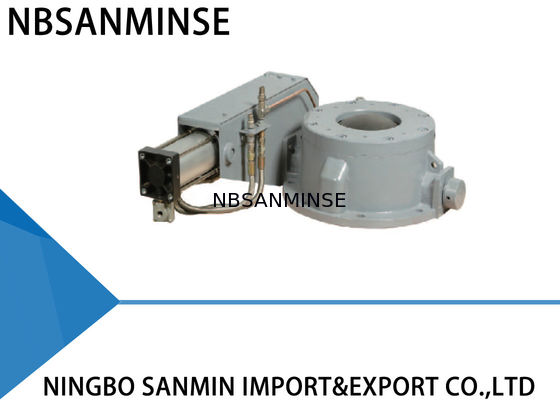

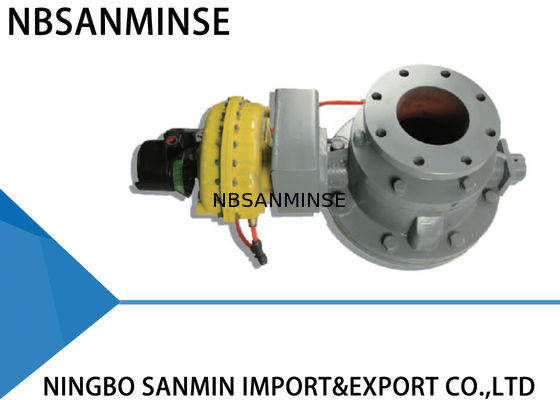

    • Professional Inlet / Balance SMDF Dome Valve , Double Disc Check Valve
    • Professional Inlet / Balance SMDF Dome Valve , Double Disc Check Valve
  • Professional Inlet / Balance SMDF Dome Valve , Double Disc Check Valve

    Productdetails:

    Plaats van herkomst: Ningbo
    Merknaam: NBSANMINSE
    Certificering: ISO9001
    Modelnummer: SMDF

    Betalen & Verzenden Algemene voorwaarden:

    Min. bestelaantal: I PC
    Prijs: Negotiation
    Verpakking Details: Plastic Zakken, Dozen, Karton, Pallet of als Klantenraad
    Levertijd: onderhandelingen
    Betalingscondities: L / C, T / T, Western Union
    Levering vermogen: onderhandelingen
    Contact nu
    Gedetailleerde productomschrijving
    Nominale Druk: 1.0 (MPa) Lekkagetest pressur: 1.1 (MPa)
    temperatuur: ≤200℃ Maximumtestdruk: 1.5 (MPa)
    DN: 50, 80, 100, 125, 150, 200, 250, 300 Kleplichaam: gietijzer

    Professionele Inham/Saldosmdf Koepelklep, de Dubbele Klep van de Schijfcontrole






    Productieinformatie



    . De koepelkleppen worden ontworpen als aan-uit- apparaat in het pneumatische vervoeren systemen voor bulkmaterialen door middel van zijn prestaties van het inschakelen en weg in container of pijpleiding. Het wordt toegepast in het pneumatische vervoeren systeem voor bulkmaterialen die los, droog, niet kleverig en vloeibaar zijn. In het bijzonder, wordt het goed gebruikt in thermische elektrische centrales voor asverwijdering.



    . De koepelkleppen worden ingeschakeld en weg door een halfronde klepkern en een geluchte verbindingswasmachine te gebruiken. Er is geen wrijving tussen de kern en de verbindingswasmachine toe te schrijven aan de cursus van aan-uit- wordt verwerkt onder niet-drukmilieu.



    . Volgens verschillend werkend milieu, wendt de kern van de koepelklep het verschillende materialen en oppervlakte verharden aan. Het kan ervoor zorgen dat de verbindingswasmachine regelmatige en uitstekende verbinding bereikt. De rubberverbindingswasmachine kan zich op hoge temperatuur bevinden, schuring, het verouderen en andere ongunstige effecten omdat de speciale componenten. Derhalve is de rubberverbindingswasmachine duurzaam.

    De toepassing van de koepelklep: gas, vloeibare, half vloeibare en stevige poeder.



    Werkend Principe



    . De koepelklep is een halfronde koepel. In de loop van aan-uit- verrichting, is er een afstand van 0.2~0.4mm die tussen kern en verbindingswasmachine wordt gehandhaafd, die hen om zich toelaat te bewegen zonder elkaar te raken. Dit wordt ontworpen om aan de doelstelling van de minste schuring te beantwoorden omdat er geen wrijving tussen de kern en de verbindingswasmachine is. Pneumatische actuator is een lineaire cilinder van dubbelwerkende versie. Wanneer de koepelklep sluit, wordt de verbindingswasmachine opgeblazen en later persen tegen halfronde kern, die een zeer correcte hermetische verzegelde ring vormen. Het materialengebrek in pijpleiding wordt zo geblokkeerd.



    . De kleppen werkt in cycli: Dicht (de verbindingswasmachine wordt opgeblazen) dicht (de openingen van de verbindingswasmachine weg) → de kern → draait het lopen → draait de volledig open (verbindingswasmachine in geen actie van inflatie) kern → dicht het lopen → (verbindingswasmachine in geen actie van inflatie) → dicht (de verbindingswasmachine wordt opgeblazen)

    Normale voorwaarde: De klepkern is in dichte positie, wanneer de aanpassingsbout in roterend wapen de schakelaarstam onderdrukt van de luchtgrens en de samengeperste lucht aan verbindingswasmachine laadt. De druk tegen verbindingswasmachine is vermeld in drukmaat.



    Open voorwaarde: De lineaire cilinder begint om zich, wanneer aanpassingsbout in roterende wapenonderbrekingen vanaf luchtgrens door snelle uitlaatklep te bewegen. Dan draait de klepkern het lopen samen met het. Tijdens de periode die van kern lopen, is er geen aanraking van kern en verbindingswasmachine aan elkaar.

    Dichte voorwaarde: Op het uitzetten van orde, begint de cilinder terug te keren, wanneer de kernlooppas op omgekeerde manier tot een volledige dichte positie en aanpassingsbout in roterend wapen de schakelaarstam van de luchtgrens onderdrukt. Dan verzegelen de inschakelen van de luchtlevering aan voer wasmachine. (Het totaal van de tijdvorm dicht bij luchtherladen wordt gecontroleerd door aanpassingsbout.)





    Technische Parameters



    Maximum werkende druk: 1.0 MPA

    Maximumtestdruk: 1.5 MPA

    Werkende temperatuur: ≤ 250℃

    De druk van de lekkagetest: 1.1 MPA



    De werkende druk van cilinder is 0,4 MPA~0.6-MPA. Nochtans, is de inflatiedruk van verbindingswasmachine 0,4 MPA~0.6-MPA, die hoger is dan voer druk-0.15MPA. Gelieve te gebruiken schone, droge en olievrije samengeperste lucht.



    Installatie



    1. Voorafgaand aan installatie, te lezen gelieve dit handboek zorgvuldig, en model van de controleklep, DN en technische parameters.

    2. Open koepelklep na uitputtende samengeperste lucht.

    3. De koepelklep zou water en natte materialen moeten worden weg gehouden.

    4. Las geen flens na de voltooiing van installatie, of de verbindingswasmachine zou kunnen worden beschadigd.

    5. Het centrum van pijpleiding twee en klepcentrum zou coaxiaal moeten zijn. De flensoppervlakte zou vlot moeten zijn en zonder vrij grote helling horizontaal houden, voor zorg ervoor de klep kan goed vastmaken en werken. Bovendien, de bouten zouden symmetrisch moeten worden vastgemaakt.

    6. Controleer de exploitatievoorwaarde regelmatig van koepelklep. Los onmiddellijk correct abnormale voorwaarden op en.

    7. Gelieve te voldoen de relatieve regels van veiligheidsverrichting wanneer u tijdens het winching, installatie, verrichting, het zuiveren of reparatie wordt geïmpliceerd.

    8. Elke koepelklep heeft dynamische test en relatieve aanpassingen voltooid.





    Het oplossen van problemenmethode



    Problemen Oorzaak Het oplossen van problemenmethode
    Lekkage Buitenlands lichaam Verwijder buitenlands lichaam
    De verbindingswasmachine is ongeldig Vervang verbindingswasmachine
    De schuring van de klepkern Vervang klepkern
    De klep kan niet openen of sluiten De draaibare delen worden flexibel of ongeldig Pas of vervang de relatieve delen aan
    Ontoereikende druk of lekkage Controle en reparatie de lijn van de leveringslucht
    De pneumatische componenten worden verouderend of ongeldig Vervang de relatieve pneumatische componenten








    Belangrijkste onderdelen en materialen



    Nr. Punt Materiaal Nr. Punt Materiaal
    1 Kleplichaam Gietijzer 8 Gecombineerde zegelring Tetrafluoro + Rubber
    2 Hoogste plaat Kneedbaar gietijzer 9 Hemisfeersteun Kneedbaar gietijzer
    3 Sponring Kneedbaar gietijzer 10 Roterende schacht 45#
    4 Binnenring Kneedbaar gietijzer 11 Roterend wapen Kneedbaar gietijzer
    5 Verbindingswasmachine Speciaal rubber 12 Mechanische diaklep Aluminium
    6 Hemisfeer Kneedbaar gietijzer 13 Het aanpassen bout Aluminium
    7 Schachthuisvesting Tinbrons + grafiet 14 Pneumatische actuator Aluminium



    Professionele Inham/Saldosmdf Koepelklep, de Dubbele Klep van de Schijfcontrole
