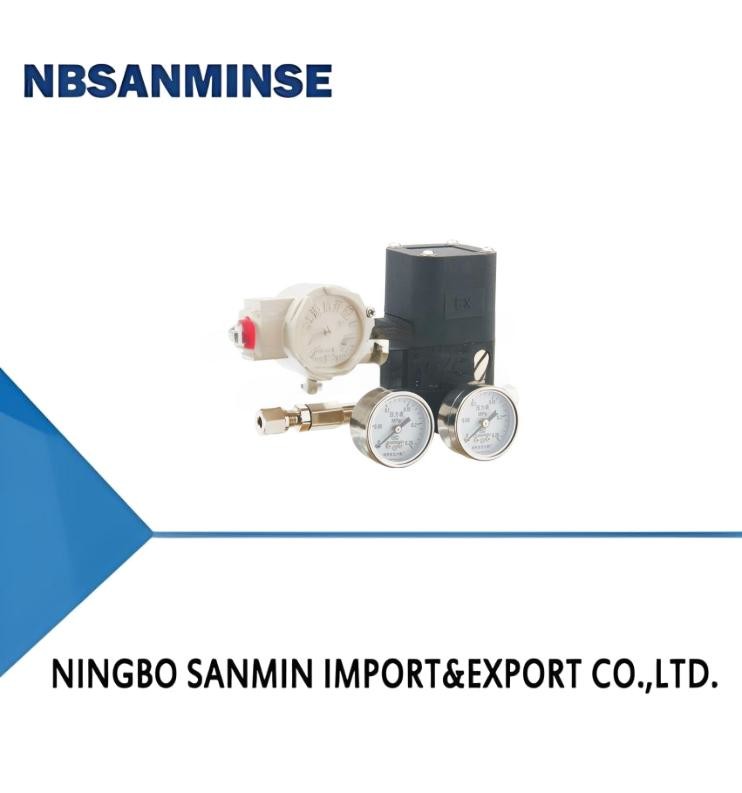

EPC1000 elektropneumatische ventielpositionair

Place of Origin:	CHINA	Merknaam:	NBSANMINSE
Certificering:	CE	Model Number:	EPC1

Gedetailleerde informatie
Intrinsieke fout:	1%	Herhaalbaarheid:	00,5%
Hysteresefout:	1%	Luchtdruk:	140-700 kPa
Maximale stroom:	7.6m3/h ((bij 175 KPa luchttoevoer)) 20m3/h ((bij 700 KPa luchttoevoer))	Temperatuur:	-30℃~60℃
Luchtverbruik:	0.3m3/h	Stroominterface:	NPT1/2 ((G1/2)
Schelpenmateriaal:	Aluminiumlegering, verwerking met Pensu-technologie	Algemene afmetingen:	(gewoon type en intrinsieke veiligheidstype) Ex iaIICT6 Gb87x160x107 ((mm) ((brandwerend type) Ex dI
gewicht:	(gewoon type en intrinsiek veiligheidstype) Ex iaIICT6 Gb 0,94 kg ((brandwerend type) Ex dIBT6Gb 2,3	Impedantie Ω:	180 180 90 90 90 220 220
Accessaries:	0 Altijd 0 AS Met gecombineerde luchtfilterdrukverlagende klep OG Met pneumatische drukmeter	Structuur:	G Gewoon type EX Vlamwerend type I Innerlijke veiligheid

Productomschrijving

EPC1000 elektrisch - pneumatisch klep positioner
De elektrische omvormer van de serie EPC1000 is een nieuw type structuur van de elektrische omvormingseenheid.dat kan verschillen in de invoerstroom signaal wordt omgezet in de overeenkomstige uitgang pneumatische signaal. De converter heeft een pneumatische vermogen versterker binnen, kunt u een hoger uitgangsvermogen van pneumatische signalen naar een verscheidenheid van pneumatische actuatoren om de werkingssnelheid van de actuator te verbeteren.
Intrinsieke fout	1%	Herhaalbaarheid	00,5%
Hysteresefout	1%	Luchtdruk	140-700 KPa
Maximale doorstroming	7.6m3/h ((bij 175 KPa luchttoevoer)) 20m3/h ((bij 700 KPa luchttoevoer))	Omgevingstemperatuur	-30°C tot 60°C
Luchtverbruik	0.3m3/h	Omgevingsvochtigheid	18 tot 85% RH
Stroominterface	NPT1/2 ((G1/2)	Schelpmateriaal	Aluminiumlegering, verwerking met Pensu-technologie
Algemene afmetingen	(gewoon type en intrinsiek veiligheidstype) Ex iaIICT6 Gb87x160x107 ((mm)) ((brandwerend type)) Ex dIBT6Gb:97x186x202 ((mm))	Gewicht	(gewoon type en intrinsiek veiligheidstype) Ex iaIICT6 Gb 0,94 kg ((brandwerend type) Ex dIBT6Gb 2,35 kg

Invoer signaalmA D.C.		Ouitgangsdruk K Pa.		Ik...verplaatsingsvermogen
4 tot 20 0 tot 10		20 tot 100		180
		100 tot 20		180
		20 tot 60		90
		60 tot 100		90
		60 tot 20		90
		100 tot 60		90
		40-200		220
		200 tot 40		220
MOdel	Invoerstroomsignaal		Pneumatische uitgangssignaal	EenCessaries	Structuur
EPC1	1 14-20mA gelijkstroom		1 20-10OKPa Directe actie	0 Altijd AS met gecombineerde luchtfilterdrukverlagende klep	G Gewoon type
	2 0-10mA gelijkstroom		2 100-20KPa Direct optreden	OG Met pneumatische drukmeter	EX Vlamwerend type
	3 4-12mA gelijkstroom		3 20-60KPa Direct-action split-range		I Type intrinsieke veiligheid
	4 12-20mA gelijkstroom		4 60-100KPa Direct-action split-range
			5 60-20K Pa Directe actie split-range
			6 100-60 KPaDirect-action split-range
			7 40-200KPa Directe werking
			8 200-40KPa Direct optreden
			9 80-240 KPa
