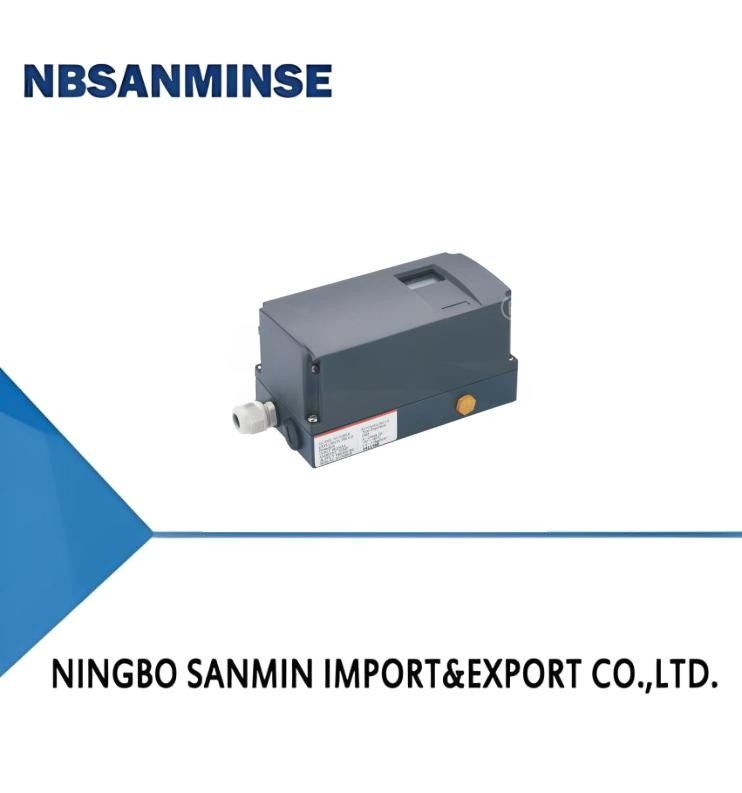

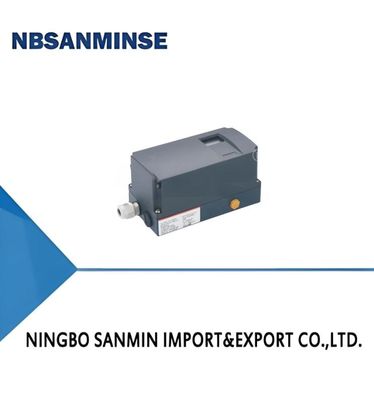

CN5000 Intelligente localisator van elektrische kleppen

1Deze locator heeft een interne volledige digitale controle, hoge betrouwbaarheid, goede stabiliteit, klein volume, licht gewicht enz.

2. handig dubugging. Zonder enige gereedschappen, gewoon druk op de locator interface op een paar knoppen, kan het debuggen voltooien.

3De functies zijn eenvoudig in te stellen en het instellen van de reactiewijze is/wanneer, het open/sluit type van de klep, de uitgangskenmerken, de rechte trek- of slaghoek en de directe instellingen.

Ten eerste, productoverzicht

CN5000 intelligente elektrische ventielpositionair, volledig digitaal bediend en bediend, geschikt voor rechtstreekse beweging of hoek van pneumatische aandrijvingen.Eenmalige en dubbele werking met gebruikDe locator is een twee draad systeem instrumentatie, bieden PlD regulerende functie, maar als een regulator en positioner van de hoge intelligente besturing apparaat.Locator 4 ~ 20 mA door de ingangssignalen voor besturing, PlD-besturing door + 24 VDC stroomtoevoer uitgang serie circuit met de zender,Het signaal van de stroom wordt naast de volledige uitslag van de regelaar omgezet in de belangrijkste functies van de aandrijflijnregulator., heeft in overeenstemming met de werkende wrijving van de klepstam,verplaatst door de verandering van de druk van het medium veroorzaakt door de onevenwichtige kracht, zodat de klep opening overeenkomende de regulator output control signalen om de juiste positionering te bereikenOndersteunt het HART-communicatieprotocol.

* De bovenstaande parameters met een atmosferische temperatuur van 20 °C 760 mmHg, relatieve luchtvochtigheid 65% RH voor de benchmark.

Ten derde, installatie-instructies

1De hoofdas is verbonden met de lokalisator met pneumatische aandrijvingen.

2. Druk op de combinatie van "+" en "_" toetsen om de klep in de openingshalve te bedienen, kijk of de weergave van de waarde in 50% is indien niet, draai de versnellingsbak, maak het binnen dit bereik;Druk op de "+" met "_" toetscombinatie, De waarde van de valve op het scherm van de aandrijfklep valt binnen de volgende veranderingen: A,Gerechte beweging (20%-80%).

3. Op hetzelfde moment houd de functie toetsen en "+" sleutel is meer dan meer dan 5 seconden, start automatische initialisatie.

4. Na het succesvol initialiseren volgens FlNSH, is de drukfunctiemodel groter dan 5 seconden om uit te gaan.

5. Houd de functie toets langer dan 5 seconden ingedrukt om het menu in te voeren klik op "+3key wijzigingen waarde, en klik vervolgens"-"key herstel waarde. Druk op de modus toets langer dan 5 seconden te slaan en kan.

0Standaard

functie

N Gewoon type

0Quarterturen installatie

(de maat voor de koper)
