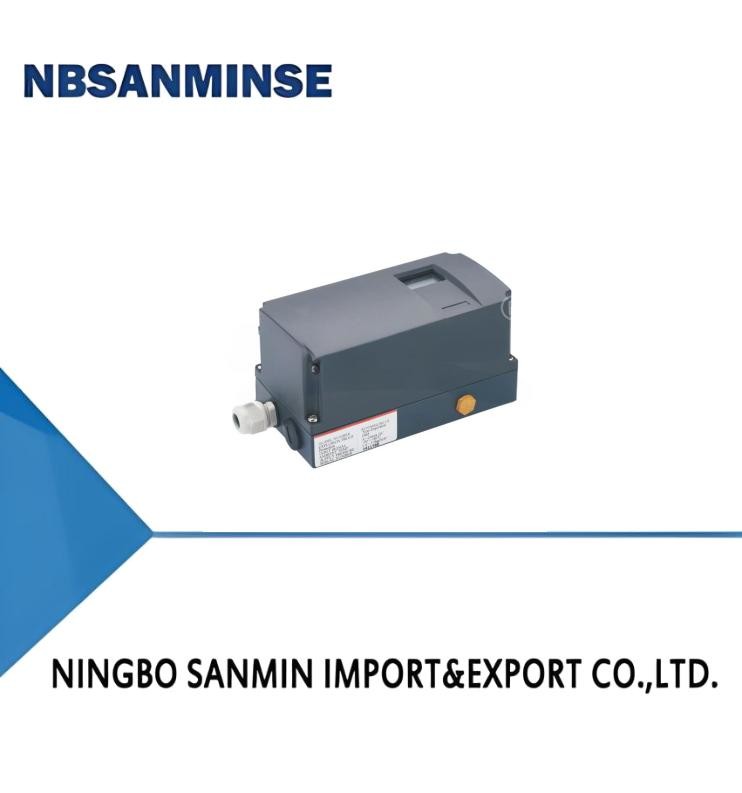

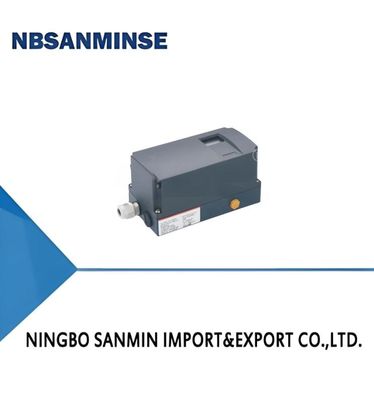

CN5000 intelligente elektrische klepafsluiter |
|
|
1. Deze locator heeft een volledig digitale interne besturing, hoge betrouwbaarheid, goede stabiliteit, klein volume, licht gewicht, etc.
2. Handige debugging. Zonder gereedschap, druk gewoon op de interface van de locator op een paar knoppen om de debugging te voltooien.
3. Functies zijn eenvoudig in te stellen en aan te passen van is/wanneer reactiewijze, het klep open/dicht type, outputkarakteristiek, rechte slag of hoekslag, evenals directe instellingen.
|
|
Eerst, Productoverzicht
CN5000 intelligente elektrische klepafsluiter, het gebruik van volledig digitale bediening en werking, geschikt voor rechte slag of hoekslag pneumatische actuatoren. Enkelwerkend en dubbelwerkend met gebruik. De afsluiter is een tweelijnssysteem instrumentatie, biedt PlD-regelingsfunctie, maar als een regulator en afsluiter van het hoog intelligente regelapparaat. Afsluiter 4 ~ 20 mA door de ingangssignalen om te regelen, PlD-regeling door + 24 VDC voeding output serie circuit met de zender, Tegelijkertijd zal het naast de volledige controller output stroomsignaal worden omgezet in de belangrijkste functies van de aandrijfregelaar, heeft volgens de klepsteelwrijving tijdens het werk, offset door de verandering van de mediumdruk veroorzaakt door de ongebalanceerde kracht, zodat de klepopening overeenkomt met de regelaar output regelsignalen om de juiste positionering te bereiken. Ondersteunt HART-communicatieprotocol.
|
| Model |
CN5000 |
| Rolvorm |
Enkelwerkend |
Dubbelwerkend |
| Ingangssignaal |
4-20mADC |
| Minimaal stroomsignaal |
3,0 mA (standaardtype), 3,8 mA (HART) |
| Luchtdrukinlaat |
1,4-7Kgf/cm2(0,14-0,7MPa) |
| Slag |
10-150mm |
0-60° 0-90° |
| Voedingsinterface |
G1 / 2, NPT 1 / 2 (optie) |
Hysteresisfout |
±0,5%F.S |
| Luchttoevoerinterface |
NPT 1 / 4 (optie) |
Herhalingsnauwkeurigheid |
±0,3%F.S |
| Beschermingsgraad |
IP65 |
Outputkarakteristiek |
Lineair, gelijke percentage, snel open |
| Explosiebestendige graad |
Ex iaⅡCT6 Gb |
Aardbevingsbestendig niveau |
6G |
| Storage temperatuur |
-40-80℃ |
Communicatie (optie) |
HART-communicatie |
| Welke soorten producten kunt u maken?erk temperatuur |
-30-70℃ |
Feedback |
4-20mA(DC24V) |
| Omgevingsvochtigheid |
5-95 RH (bij 40℃) |
Materiaal |
Aluminiumlegering |
| Lineair |
±1%F.S |
Welke soorten producten kunt u maken?gewicht |
1,5Kg |
| Impedantie |
Gewoon 3250/20Madc, HART 340/20mADC |
Paint |
Epoxy polyester elektrische spuit |
|
* De bovenstaande parameters met atmosferische temperatuur 20 'C pabs 760mmHg, relatieve vochtigheid 65% RH als benchmark.
Derde, Installatie-instructies
1. De hoofdas naar de afsluiter koppelen met pneumatische actuatoren. Uitlaatpijpaansluitingen mogen geen lekkage vertonen.
2. Druk op de toetscombinatie "+" en "_" om de klep in de halve opening te drijven, kijk of de weergavewaarde op 50% staat, zo niet, draai aan de tandwielset om deze binnen dit bereik te brengen; Druk op de toetscombinatie "+" met "_" om de kleppositiewaarden op het scherm te observeren binnen het bereik van de volgende verandering; A, Rechte slag (20%-80%). B, Hoekslag (5%-95%).
3. Houd tegelijkertijd de functietoets en de "+" toets langer dan 5 seconden ingedrukt om de automatische initialisatie te starten.
4. Na succesvolle initialisatie volgens FINISH, druk op de functiemodus langer dan 5 seconden om af te sluiten.
5. Houd de functietoets langer dan 5 seconden ingedrukt om het menu te openen, klik op "+3 toets om de waarde te wijzigen, klik vervolgens op de "-" toets om de waarde te herstellen. Druk op de modus toets langer dan 5 seconden om op te slaan en te voltooien.
|
| Model |
Functionele vorm |
Output schema |
Modus van Actie |
Beschermingstype |
Elektrische interface |
Gascircuit interface |
Installatietype |
| CN5000 |
0 Standaard
functie
|
S traight travel |
S Enkelwerkend |
N Ordinair type
|
1G1/2 (optie) |
1Rc1/4 (opties) |
0 Standaard installatieaccessoires (recht) |
| 1 Klep positie feedback functie |
R Hoekslag |
D Dubbelwerkend |
A Intrinsiek veilig type |
2NPT1/2 (optie) |
2NPT 1 / 4 (opties) |
0 Installatieaccessoires (vormzie foto) |
| 2HART |
_____ |
_____ |
B Vlamdicht type |
_____ |
_____ |
0 Kwartslag installatie de bevestiging
(de koper aangepaste maat voor)
|
| 3 Klep positie feedback +HART |
_____ |
_____ |
_____ |
_____ |
_____ |
_____ |
V: Kunt u gratis monsters aanbieden?
A: Ja, maar het hangt af van de producten, Neem contact met ons op ina@pneuhydr.com of whatsapp 0086 15168536055
V: Wat is uw zakelijke scope?
A: Onze zakelijke scope isservice van exporteur automatisering onderdelen met volle container, en verkoopluchtcilinder, luchtbronbehandeling, solenoïdeklep,luchtventiel,gemotoriseerde klep, Messingklep, hydraulische klep, hydraulische cilinder, lucht en olie fitting, drukmeter etc.
V:Welke soorten producten kunt u maken?A: We kunnen veel soorten roestvrij staal maken
,messing, aluminium materiaalverwerking.zoals hogedrukklep / solenoïdeklep / elektrische klep / waterklep/pneumatische klep/luchtcilinder/hydraulische klep/hydraulische accumulatorproducten enzovoort.V: Kan het product worden gemaakt met ons logo en merk?
A: Ja, natuurlijk, we kunnen het maken. we zijn al jaren OEM-leverancier en professioneel in het maken. Maar u moet ons de autorisatie geven indien mogelijk.
V: Kunt u originele beroemde pneumatische en hydraulische, instrumenten merkgoederen leveren?
A: Ja, we kunnen leveren zoals Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.
V:
Waar moet op gelet worden bij pneumatische componenten in omgevingen met hoge temperaturen of extreem koude omgevingen? A: Ja, normaal gesproken is er een kwaliteitsgarantie van één jaar op producten.
V: Is de connector in het Britse of metrische systeem? Wat is het verschil tussen PT, NPT en G schroefdraad?
A:
De G-schroefdraad is cilindrisch en sluit niet zelf af, waardoor extra pakkingen nodig zijn om lekkage te voorkomen. PT en NPT zijn conisch, en de interne en externe schroefdraden worden steeds strakker bij het aandraaien. Afdichting wordt bereikt door de vervorming van de schroefdraden, en afdichtingsmiddel of tape wordt meestal gebruikt om het afdichtingseffect te verbeteren. G-schroefdraad is een cilindrische rechte pijp die wordt gebruikt voor niet-afgedichte verbindingen; PT-schroefdraad is een conische buis die afhankelijk is van de vervorming en afdichting van de schroefdraad zelf; NPT is ook een conische buis met een tandprofielhoek van 60 graden, voornamelijk gebruikt in Noord-Amerika.
V: Hoe drukseenheden omrekenen: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
V: Wat veroorzaakt meestal het doorbranden van solenoïdeklepspoelen?
A: Onjuiste spanning en frequentie, frequente schakeling, pilotkop die vloeistof binnendringt, klepkern en veerprobleem,
omgevingheet, zware trillingen etc. V:
Waar moet op gelet worden bij pneumatische componenten in omgevingen met hoge temperaturen of extreem koude omgevingen? Focus Punt
| Maatregelen voor omgevingen met hoge temperaturen |
Maatregelen voor extreem koude omgevingen |
Afdichtingen |
| Fluororubber, PTFE |
Lage temperatuur nitril, siliconenrubber, polyurethaan |
Smering |
| Synthetisch vet voor hoge temperaturen (lage volatiliteit) |
Vet voor lage temperaturen (laag stolpunt, lage viscositeit) |
Behandeling van de luchttoevoer |
| Koeling versterken, efficiënte waterverwijdering |
Drogen met ultralage dauwpunt (koeling + adsorptietype), warmtegeleiding |
Metalen componenten |
| Ruimte voor uitzetting reserveren |
Materialen met taaiheid bij lage temperaturen selecteren, lekkage voorkomen door koude krimp |
Regelcomponenten |
| Spoelen van hoge hittebestendige kwaliteit, warmteafvoer, laag stroomverbruik |
Isolatieboxen installeren, lokale verwarming, koude condensatie voorkomen |
Installatie |
| Ver weg houden van warmtebronnen, warmte-isolatieplaten toevoegen |
Blootstelling aan wind en sneeuw vermijden, omwikkelen met thermisch isolatiemateriaal |
|
