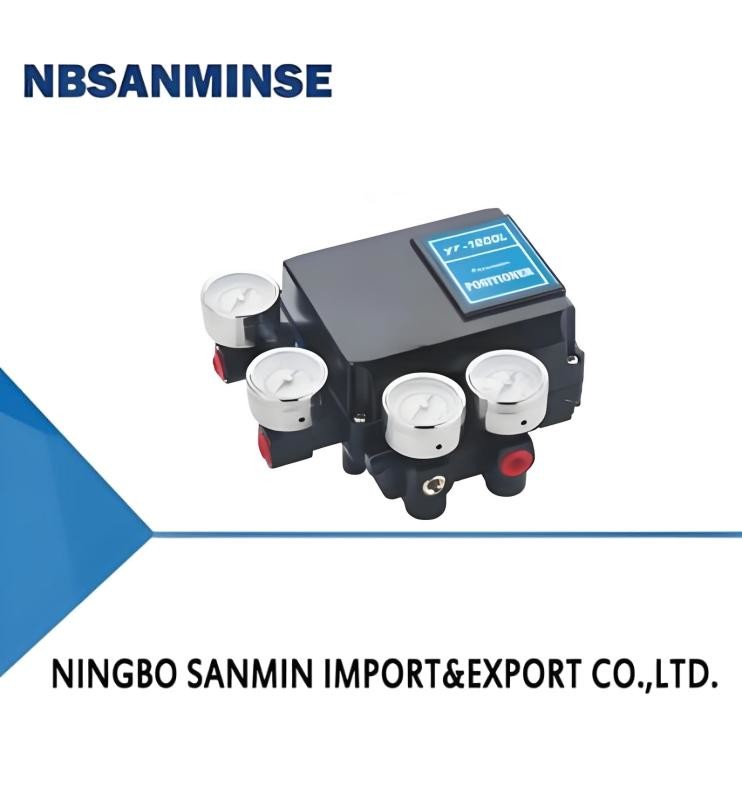

| Pneumatische klep van de YT 1200-serie locatie |
|
|
1De structuur van de seismische versterking, actie op de plaats van de grote trillingen en zeer stabiel.
2, na meer dan 1 miljoen keer een vermoeidheidstest en seismische test, om de stabiliteit van de producten te garanderen.
3Reactiesnelheid, nauwkeurige positionering.
4Door middel van een eenvoudige vervangende onderdelen is 1/2 minuten rijbeheer kan worden gerealiseerd.
5Het gasverbruik is klein, goed energiebesparend.
6De positieve en negatieve rollenomzetting is heel eenvoudig.
|
Ten eerste, productoverzicht
Pneumatische klep positioner YT 1200 serie van producten van het besturingssysteem ontvangt de luchtdruk is 3 ~ 15 psi signaal,volgens de signaaldrukprecisie-instelling van de klepopening. |
| Model |
YT1200L |
YT1200R |
| Project |
Rechtstreekse rit |
Hoekstrekking |
| Eenmalige actie |
Doppelwerkend |
Eenmalige actie |
Doppelwerkend |
| Invoersignaal |
0.2~1.0kgf/cm2 (3~15 psi), (blijven ook van toepassing op het proces en controle) |
| Trip |
Standaardtype: type 20~70 mm
Selectie: 70~150 mm
|
0° tot 90° |
| Grootte van de luchttoevoerinterface |
Standaardtype: PT 1 / 4 (drukmeter PT / 1 / 8)
Selectie: NPT 1 / 4 (drukmeter NPT / 1 / 8)
|
|
Drukmeter (uitgangsdruk)
|
Standaard
0~2,0 kgf/cm2
0~4,0 kgf/cm2
0~10kgf/cm2
|
Standaard
0~2,0 kgf/cm2
0~4,0 kgf/cm2
0~10kgf/cm2
|
| Aanboddruk |
1.4~7.0kgf/cm2 ((20~100psi) |
| Beschermingsgraad |
IP66 |
| Cam. |
Lineair |
| Omgevingstemperatuur |
-20 tot 70°C |
| Lineair |
±1,0%FS |
±2,0%FS |
| Graad van achterstand |
± 0,75% FS |
±1,0%FS |
| Gevoeligheid |
±0,3%FS |
±0,5% FS |
| Herhalend |
±0,3%FS |
±0,5% FS |
| Luchtverbruik |
3.0LPM(Sup=1.4kgf/cm2),11LPM(Sup=4.0kgf/cm2) |
| Stroom |
80LPM ((Sup=1,4kgf/cm2), 200LPM ((Sup=4,0kgf/cm2) |
| Materiaal |
met een gewicht van niet meer dan 50 kg |
| Gewicht |
10,7 kg |
| MOdel |
EenVerbandtype |
Actiewijze |
Terugkoppelingpol ((YT-1200L) |
Terugkoppelingpol ((YT-1200R) |
Air SupplyInterface |
Milieutemperatuur |
| YT1200 |
L lineair patroon |
S Eenmalige actie |
1 40 mm ((Volgend) |
1 M6X40L |
1 PT |
S -20°C ~ 70°C |
| R Hoekverplaatsing |
D Dubbelwerkend |
2 40 ~ 70 mm |
2 M6X63L |
2 NPT |
H -20°C~120°C |
|
|
3 70 tot en met 100 mm |
3 M8X40L |
|
L -40°C~70°C |
|
|
4 100 tot 130 mm |
4 M8X63L |
|
|
|
|
5 130 ~ 150 mm |
5 De.NAMUR. ((standaard en) |
|
|
K: Kunt u gratis monsters aanbieden?
A: Ja, Maar het hangt af van de producten, Neem contact met ons op. Ina@pneuhydr.com of whatsapp 0086 15168536055
Wat is uw bedrijfsgebied?
A: Ons bedrijfsgebied is:de verkoop van automatiseringsonderdelen voor exporteurs met een volledige container,luchtcilinder, luchtbronbehandeling, magnetoventil,luchtklep,motorventiel,Messingklep, hydraulische klep, hydraulische cilinder, lucht en olieaanpassingen, drukmeterenzovoort.
V:WWat voor producten kun je maken?
A: We kunnen veel soorten roestvrij staal maken, Messing, aluminiummateriaalverwerking.Zoals hoog.druk Valve / magnetoventil / elektrisch ventiel /waterventiel/pneumatische klep/luchtcilinder/hydraulische klep/hydraulische accumulatorproducten enzovoort.
K: Kan het product gemaakt worden met ons logo en merk?
A: Ja, natuurlijk kunnen we maken. We zijn OEM leverancier voor jaren en professioneel om te maken. Maar je moet ons de toestemming geven als het mogelijk is.
K: Kun je originele bekende pneumatische en hydraulische instrumenten leveren?
A: Ja, wij kunnen leveren zoals Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser etc.
V: Is er een garantie beschikbaar?
A: Ja, normaal gesproken producten is een jaar kwaliteitsgarantie.
V: Is de connector in het Britse of in het metrieke systeem?
A: De G-draad is cilindrisch en verzegelt zich niet, waardoor extra pakkingen nodig zijn om lekkage te voorkomen.en de interne en externe draden worden steeds strakker als ze worden gespannenDe afdichting wordt bereikt door de vervorming van de draden en wordt doorgaans samen met afdichtingsmiddel of tape gebruikt om het afdichtend effect te vergroten.
G-draad is een cilindrische rechte buis die wordt gebruikt voor niet-verzegelde verbindingen; PT-draad is een kegelvormige buis die afhankelijk is van de vervorming en verzegeling van de draad zelf;NPT is ook een kegelvormige buis met een tandprofiel hoek van 60 graden, voornamelijk gebruikt in Noord-Amerika
V: Hoe wordt de druk-eenheid omgezet in: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
V: Wat veroorzaakt meestal de uitputting van magnetoventielspellen?
A:Onjuiste spanning en hz, frequente schakeling, pilootkop die vloeistof binnendringt, klepkern en veerproblemen,milieu warm, zware trillingen, enz.
V: Wat moet worden opgemerkt voor pneumatische onderdelen in hoge temperaturen of extreem koude omgevingen?
| Focuspunt |
Tegenmaatregelen tegen hoge temperaturen |
Tegenmaatregelen tegen extreem koude omstandigheden |
| Gezegels |
Fluorrubber, PTFE |
Niettemperatuurnitril, siliconenrubber, polyurethaan |
| Glijmiddel |
Synthetisch vet met hoge temperatuur (lage vluchtigheid) |
laagtemperatuurvet (laag gietpunt, lage viscositeit) |
| Beheer van de luchttoevoer |
Versterking van de koeling, efficiënte waterverwijdering |
Ultralage dauwpuntdrogen (koeling + adsorptietype), warmte-tracering |
| Metalen onderdelen |
Toegang tot reserve-uitbreiding |
Selecteer materialen met lage temperatuursterkte, voorkom lekken door koud krimpen |
| Beheerscomponenten |
Hoog warmtebestendige spoelen, warmteafvoer, laag stroomverbruik |
Installeer isolatie dozen, lokale verwarming, voorkom koude condensatie |
| Installatie |
Houd het weg van warmtebronnen, voeg thermische isolatieplaten toe |
Vermijd blootstelling aan wind en sneeuw, wikkel met warmte-isolatie materialen |
