TL5228 Drukregelaar voor de maritieme drukschakelaar
Contact Persoon : Ina Chen
Telefoonnummer : 0086-15168536055
WhatsApp : +8615168536055
| Plaats van herkomst: | China | Merknaam: | NBSANMINSE |
|---|---|---|---|
| Certificering: | CE | Modelnummer: | TL5123 |
|
Gedetailleerde informatie |
|||
| Working viscosity: | <1×10－3m2/s | Ambient temp.: | －20℃～40℃ |
|---|---|---|---|
Productomschrijving
Overzicht

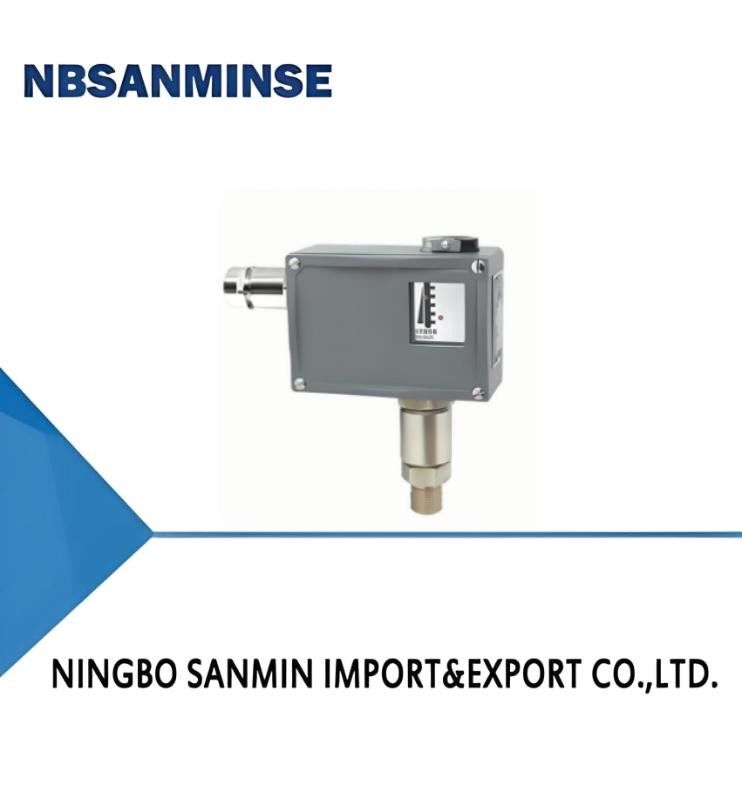

De TL5123 drukschakelaar (hoogdruk) /drukregelaar is voorzien van een combinatie van zuiger- en diafragmasensoren.die kan worden gebruikt voor perslucht die oliedont bevat en andere niet-corrosieve oliedontgassen en hydraulische oliën, water-olie-emulsies en middelgrote vloeibare media met een goede smeerprestatie.
De instellingswaarde van TL5123 drukschakelaar (hoogdruk) /drukregelaar is instelbaar, met een instelbereik van 0,3 tot 40 MPa.
Hoofdtechnische prestaties
| Algemeen | Explosiebestendige vorm | |
|---|---|---|
| Werkviscositeit | < 1 × 10-3m2/s | < 1 × 10-3m2/s |
| Schakelelement | micro-schakelaar | Verzegelde schakelaar |
| Explosiebestendige graad | - | Exde II CT4T6 Certificaatnummer: GYB24.1453X |
| Beschermingsgraden van de behuizing | Verzegelde ring met groef IP54, O-ring IP65 ((Overeenkomstig DIN40050, gelijk aan IP65 in GB4208) | Verzegelde ring met groef IP54, O-ring IP65 (conform DIN40050, gelijk aan IP65 in GB4208) |
| Omgevingstemperatuur | -20°C ∼40°C | -20°C ∼40°C |
| Gemiddelde temperatuur | 0°C~100°C | 0°C-120°C |
| Installatiepositie | De drukinterface is verticaal naar beneden gericht (waarbij een kanteling van 15 ° mogelijk is) | De drukinterface is verticaal naar beneden gericht (waarbij een kanteling van 15 ° mogelijk is) |
| Antivibratieprestaties | Max: 40 m/s2 | Max: 20 m/s2 |
| Herhalingsfout | ≤ 2,5% | ≤ 2,5% |
| Contactcapaciteit | AC 220V 6AResistentie) | DC 250V 0,25A (Resistentie) 60 Wmax AC 220V 6AResistentie) 1250VAmax |
Specificaties
TL5123 schakelfout is niet instelbaar
| Instelling van het bereik van de waardeaanpassing (MPa) |
Schakelverschil niet groter dan (MPa) | **Toegestane druk 1 (MPa) | Schakelfrequentie/minute | Materialen van druksensoren | Interface draad 2 |
Gewicht (kg) |
Nommer van de tekening van de contourdimensie | Bestelcatalogusnummer | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Hoesjes | Diafragma | Pistonen | Algemeen | Explosiebestendige vorm | |||||||
| 0.3·4 | 0.9 | 30 | 20 | metalen |
VITON | staal | M20*1.5 | 0.8 | 01 | TL5123.10-191051 | TL5123.50-191051 |
| 0.56.3 | 1.3 | 30 | 20 | metalen |
VITON | staal | M20*1.5 | 0.8 | 01 | TL5123.10-200051 | TL5123.50-200051 |
| 0.5 ¢10 | 1.6 | 30 | 20 | metalen |
VITON | staal | M20*1.5 | 0.8 | 01 | TL5123.10-202051 | TL5123.50-202051 |
| 0.5 ¢ 16 | 1.9 | 30 | 20 | metalen |
VITON | staal | M20*1.5 | 0.8 | 01 | TL5123.10-203051 | TL5123.50-203051 |
| 1 ¢ 25 | 2.5 | 30 | 30 | metalen |
VITON | staal | M20*1.5 | 0.8 | 02 | TL5123.10-215051 | TL5123,50-215051 |
| 1 ¢ 40 | 2.8 | 60 | 30 | metalen |
VITON | staal | M20*1.5 | 0.8 | 02 | TL5123.10-216051 | TL5123.50-216051 |
TL5123 schakelaars verschil verstelbaar
| Instelling van het bereik van de waardeaanpassing (MPa) |
Schakelverschil niet groter dan (MPa) | **Toegestane druk 1 (MPa) | Schakelfrequentie/minute | Materialen van druksensoren | Interface draad 2 |
Gewicht (kg) |
Nommer van de tekening van de contourdimensie | Bestelcatalogusnummer | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Hoesjes | Diafragma | Pistonen | |||||||||
| 0.3·4 | 1.3 | 30 | 20 | metalen |
VITON | staal | M20*1.5 | 0.85 | 01 | TL5123.00-191051 | TL5123.40-191051 |
| 0.56.3 | 1.6 | 30 | 20 | metalen |
VITON | staal | M20*1.5 | 0.85 | 01 | TL5123.00-200051 | TL5123.40-200051 |
| 0.5 ¢10 | 1.6 | 30 | 20 | metalen |
VITON | staal | M20*1.5 | 0.85 | 01 | TL5123.00-202051 | TL5123.40-202051 |
| 0.5 ¢ 16 | 2.2 | 30 | 20 | metalen |
VITON | staal | M20*1.5 | 0.85 | 01 | TL5123.00-203051 | TL5123.40-203051 |
| 1 ¢ 25 | 2.8 | 30 | 30 | metalen |
VITON | staal | M20*1.5 | 0.85 | 02 | TL5123.00-215051 | TL5123.40-215051 |
| 1 ¢ 40 | 4 | 60 | 30 | metalen |
VITON | staal | M20*1.5 | 0.85 | 02 | TL5123.00-216051 | TL5123.40-216051 |
Opmerking: In praktische werkzaamheden mogen zelfs korte drukpieken deze waarde niet overschrijden.
2 Als er bij de interface speciale eisen zijn, vermeld deze dan in de bestelling.
01
02
03
04
