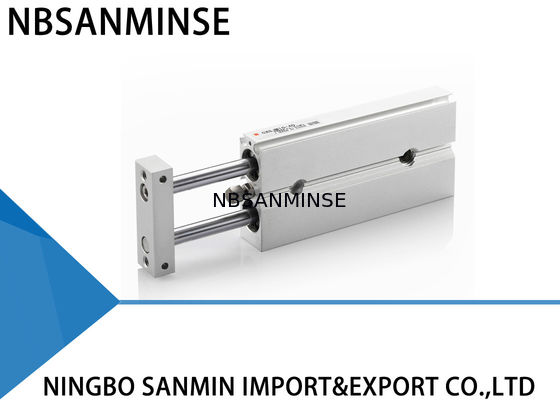

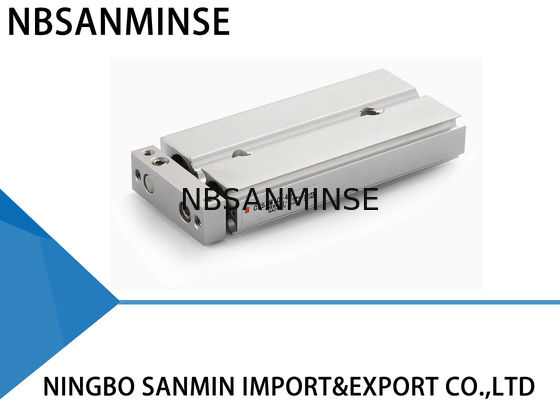

CXSJ Dual Rod Cylinder / Compact Type Pneumatische cilinder SMC Vergelijkbaar type
Specificaties
| Afmeting van de boor (mm) |
6 |
10 |
15 |
20 |
25 |
32 |
| Vloeistof |
Lucht (niet-glijmiddel) |
| Bewijsdruk |
10,05 MPa |
| Maximale druk |
0.7 MPa |
| Min druk |
0.15 MPa |
0.1MPa |
00,05 MPa |
| Omgevingstemperatuur en vloeistoftemperatuur |
- 10 tot 60 °C (geen bevriesing) |
| Snelheid van de zuiger |
30 tot 800 mm / s |
30 tot 700 mm / s |
30 tot 600 mm / s |
| Kussens |
Rubberen bumper aan beide uiteinden |
| Verstelbaar slagbereik |
0 tot en met 5 mm in vergelijking met de standaard slag |
| Portgrootte |
M3 × 0,5 |
M5 × 0,8 |
RC (NPT, PF)1 / 8 |
| Toegestane kinetische energie |
0.016J |
0.064J |
0.095J |
0.17J |
0.27J |
0.32J |
Standaard slag (mm)
| Model |
Standaard slag |
Vervaardigbaar slagbereik |
| CXSJ 6 |
10, 20, 30, 40, 50. |
60 tot 100 |
| CXSJ 10 |
10, 20, 30, 40, 50, 75. |
80 tot 150 |
| CXSJ 15 |
10, 20, 30, 40, 50, 75, 100. |
110 tot 150 |
| CXSJ 20, 25, 32 |
110 tot 200 |
Type poortdraad
| Nijl |
M-draad |
φ 6 tot φ 25 |
| Rc 1 / 8 |
φ 32 |
| TN |
NPT 1 / 8 |
| TF |
G 1 / 8 |
Tipe lager
M: glijlagers
L: kogelbuislagers
Pijpleiding
Nul: Standaard (van 6 tot 32)
P: Axial ( φ 6, φ 10)
Grootte van de boor / slag
| Grootte van de boor |
Standaard slag |
| 6 |
10, 20, 30, 40, 50. |
| 10 |
10, 20, 30, 40, 50, 75. |
| 15 |
10, 20, 30, 40, 50, 75, 100. |
| 20 |
| 25 |
| 32 |
Automatische schakelaar
Nul: zonder automatische schakelaar (met ingebouwde magneet)
Aantal automatische schakelaars
Nul: 2 stuks
S: 1 pc
N: ¥n ¥ stuks
Waarom ons kiezen?
1: Verschillende stijl voor elk product en volledig serie pneumatische producten.
2Grote voorraad voor snelle verzending.
3Geef gratis productinformatie.
4: Betrouwbare kwaliteitsborging en actieve dienst na verkoop
5Hoge kwaliteit met een concurrerende prijs.
K: Kunt u gratis monsters aanbieden?
A: Ja, Maar het hangt af van de producten, Neem contact met ons op. Ina@pneuhydr.com of whatsapp 0086 15168536055
Wat is uw bedrijfsgebied?
A: Ons bedrijfsgebied is:de verkoop van automatiseringsonderdelen voor exporteurs met een volledige container,luchtcilinder, luchtbronbehandeling, magnetoventil,luchtklep,motorventiel,Messingklep, hydraulische klep, hydraulische cilinder, lucht en olieaanpassingen, drukmeterenzovoort.
V:WWat voor producten kun je maken?
A: We kunnen veel soorten roestvrij staal maken, Messing, aluminiummateriaalverwerking.Zoals hoog.druk Valve / magnetoventil / elektrisch ventiel /waterventiel/pneumatische klep/luchtcilinder/hydraulische klep/hydraulische accumulatorproducten enzovoort.
K: Kan het product gemaakt worden met ons logo en merk?
A: Ja, natuurlijk kunnen we maken. We zijn OEM leverancier voor jaren en professioneel om te maken. Maar je moet ons de toestemming geven als het mogelijk is.
K: Kun je originele bekende pneumatische en hydraulische instrumenten leveren?
A: Ja, wij kunnen leveren zoals Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser etc.
V: Is er een garantie beschikbaar?
A: Ja, normaal gesproken producten is een jaar kwaliteitsgarantie.
V: Is de connector in het Britse of in het metrieke systeem?
A: De G-draad is cilindrisch en verzegelt zich niet, waardoor extra pakkingen nodig zijn om lekkage te voorkomen.en de interne en externe draden worden steeds strakker als ze worden gespannenDe afdichting wordt bereikt door de vervorming van de draden en wordt doorgaans samen met afdichtingsmiddel of tape gebruikt om het afdichtend effect te vergroten.
G-draad is een cilindrische rechte buis die wordt gebruikt voor niet-verzegelde verbindingen; PT-draad is een kegelvormige buis die afhankelijk is van de vervorming en verzegeling van de draad zelf;NPT is ook een kegelvormige buis met een tandprofiel hoek van 60 graden, voornamelijk gebruikt in Noord-Amerika
V: Hoe wordt de druk-eenheid omgezet in: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
V: Wat veroorzaakt meestal de uitputting van magnetoventielspellen?
A:Onjuiste spanning en hz, frequente schakeling, pilootkop die vloeistof binnendringt, klepkern en veerproblemen,milieu warm, zware trillingen, enz.
V: Wat moet worden opgemerkt voor pneumatische onderdelen in hoge temperaturen of extreem koude omgevingen?
| Focuspunt |
Tegenmaatregelen tegen hoge temperaturen |
Tegenmaatregelen tegen extreem koude omstandigheden |
| Gezegels |
Fluorrubber, PTFE |
Niettemperatuurnitril, siliconenrubber, polyurethaan |
| Glijmiddel |
Synthetisch vet met hoge temperatuur (lage vluchtigheid) |
laagtemperatuurvet (laag gietpunt, lage viscositeit) |
| Beheer van de luchttoevoer |
Versterking van de koeling, efficiënte waterverwijdering |
Ultralage dauwpuntdrogen (koeling + adsorptietype), warmte-tracering |
| Metalen onderdelen |
Toegang tot reserve-uitbreiding |
Selecteer materialen met lage temperatuursterkte, voorkom lekken door koud krimpen |
| Beheerscomponenten |
Hoog warmtebestendige spoelen, warmteafvoer, laag stroomverbruik |
Installeer isolatie dozen, lokale verwarming, voorkom koude condensatie |
| Installatie |
Houd het weg van warmtebronnen, voeg thermische isolatieplaten toe |
Vermijd blootstelling aan wind en sneeuw, wikkel met warmte-isolatie materialen |
