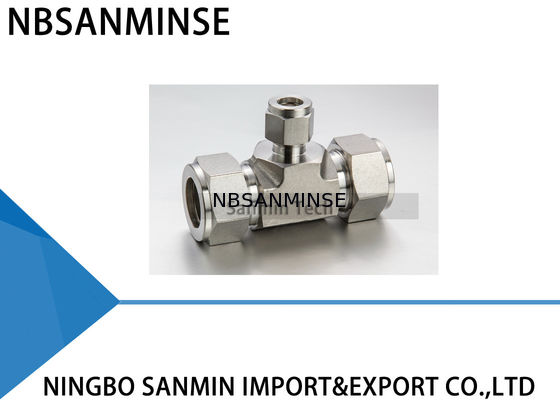

RUT Union Tee Roestvrij Staal SS316L Leidingfitting Pneumatische Luchtfitting Hoge Kwaliteit Sanmin
Buisfitting Beschrijving
De buisfitting is een mechanisme dat zowel wordt gebruikt om buizen af te dichten als vast te klemmen. Het mechanische voordeel en de geometrie van dit type fitting zorgen voor een lekvrije montage.
Om te monteren, steekt u eenvoudig de buis in de complete montage totdat de buis de schouder van het fittinglichaam raakt. De twee ringen worden naar voren gedreven tussen de moer en het fittinglichaam met behulp van de mechanische kracht die wordt gecreëerd door de moer met de klok mee te draaien. De achterste ring wordt tegen de taps toelopende achterkant van de voorste ring gedrukt, die door kracht in de taps toelopende mond van het lichaam wordt gedreven.
De achterste ring wordt radiaal naar binnen op de buis geperst, terwijl de voorste ring naar buiten wordt getild om een volledige afdichting op het taps toelopende oppervlak van het lichaam te vormen.
De 1-1/4 omwenteling van de moer vanaf de handvaste positie garandeert een consistente aandrijving van de afdichtingselementen. Dit zorgt voor een effectieve afdichting tegen hoge druk en ultrahoog vacuüm.
Installatie-instructies
Fittingen worden gemonteerd en handvast geleverd. Demontage voor gebruik kan vuil of andere deeltjes binnenlaten
1. Steek de buis in de fitting
Controleer of de buis stevig op de fitting schouder rust en of de moer handvast zit. Op dit punt wordt aanbevolen om een krasmarkering aan te brengen op de zeskant die uitsteekt op het fittinglichaam. Deze markering dient als indicator voor het startpunt en de juiste aantrekking.
2 Draai de moer vast
1-1/4 omwentelingen van de moer zijn vereist voor 1/4” (6 mm) en hoger (zie Afb. A)
3/4 omwenteling van de moer is vereist voor 3/16” (4 mm) en lager (zie Afb. B)
Herinstallatie instructies
Verbindingen kunnen herhaaldelijk worden losgekoppeld en opnieuw worden gemaakt, zonder verlies van lekvrije afdichting.
1. Markeer de positie van de moer ten opzichte van het fittinglichaam voordat u de verbinding verbreekt.
2. Om opnieuw te monteren, gebruikt u een sleutel om de moer naar de oorspronkelijke positie te draaien.
3. Draai iets aan met een sleutel totdat er een lichte stijging in koppel wordt gevoeld.
Buissnijden
Er kunnen twee verschillende methoden worden gebruikt om buizen te snijden:
1. Buis snijder
2. IJzerzaag
Buis snijder
Om een lekvrije verbinding te verkrijgen, moet de buis recht worden afgesneden. Een goede buissnijder met het juiste mes voor het buismateriaal wordt aanbevolen.
Probeer de snijtijd niet te verkorten door diepe sneden te maken bij elke omwenteling van de snijder. Dit zal de buis verharden.
Het uiteinde van de buis moet worden ontbraamd om schade aan de fitting te voorkomen en ervoor te zorgen dat de buis de bodem van de fitting bereikt.
IJzerzaag snijden
Om de buis met een ijzerzaag te snijden en rechte uiteinden te krijgen, moet de buis met geleidingsblokken worden gesneden
Deze snijmethode vereist het ontbramen van de buisuiteinden.
Waarschuwing
Houd de buis niet in een bankschroef op de plaats waar deze in de fitting wordt gestoken (de bankschroef laat een merk achter op de buis dat lekkages kan veroorzaken en ovaliteit kan veroorzaken).
Buishandeling
Krasjes op de buis kunnen lekkages veroorzaken. Het is daarom belangrijk om de buis voorzichtig te hanteren om het risico op lekkages te verminderen.
Enkele voorzorgsmaatregelen die moeten worden genomen
1. Buis mag niet over de vloer worden gesleept.
2. Buis mag niet uit een buisrek worden getrokken, vooral niet bij buizen met grote buitendiameter
Koperen buizen
Bij gebruik van koperen buizen uit een rol, houd het uiteinde van de buis vast en rol de rol naar buiten, zodat de buis op een plat oppervlak ligt.
Inspectie buizen
Gebruik: Dit is een "No-Go" mal en moet als volgt worden gebruikt:
Maak de fitting op volgens de volgende instructies: 1/4 inch (6 mm), 3/8 inch, 1/2 inch (12 mm) - maak 1-1/4 omwenteling vanaf handvast. Controleer de opening tussen de moer en het lichaam, met behulp van de juiste maat mal. Als de mal gemakkelijk in de opening glijdt, draai de moer verder aan totdat de mal niet meer in de opening kan komen
Hoge Veiligheid
In toepassingen waar strenge omstandigheden en hoge druk bestaan, raden we de volgende installatieprocedures aan:
1. Controleer of de moer handvast zit
2. Steek de buis erin (tot de schouder)
3. Draai de moer met een sleutel totdat de buis niet meer vrij draait.
4. Markeer de positie van de moer.
5. Draai de moer 1-1/4 omwentelingen.
Deze methode zorgt ervoor dat zelfs als de buis OD aan de minimale tolerantie voldoet, de ringen contact maken met de buis voor de volledige 1-1/4 omwenteling.
Om maximale betrouwbaarheid en prestaties van de fitting te garanderen, moet er grote zorg worden besteed aan de selectie van de buis voor elke toepassing
Buiskieze
Vier variabelen moeten worden overwogen bij het bestellen van buizen voor gebruik met fittingen:
1. Materiaal
2. Buiswanddikte
3. Buisoppervlakteafwerking
4. Buis hardheid
Buis moet voldoen aan de standaard ASTM A213 of ASTM A269, naadloos zijn en volledig gegloeid.
De buis moet vrij zijn van krassen en geschikt zijn voor buigen en flaren.
Waarom kies ons
1: Diverse stijlen voor elk product en complete serie pneumatische producten.
2: Sample order & kleine hoeveelheid order is acceptabel.
3: Aanpassen volgens uw speciale verzoek.
4: Verstrek gratis productinformatie.
5: Grote voorraad voor snelle verzending.
V: Kunt u gratis monsters aanbieden?
A: Ja, maar het hangt af van het product, Neem contact met ons op ina@pneuhydr.com of whatsapp 0086 15168536055
V: Wat is uw zakelijke reikwijdte?
A: Onze zakelijke reikwijdte is service van exporteur automatiseringsonderdelen met volle container, en verkoop luchtcilinder, luchtbronbehandeling, solenoïdeklep, luchtklep, gemotoriseerde klep, Messing klep, hydraulische klep, hydraulische cilinder, lucht en olie fitting, drukmeter enz.
V: Wat voor producten kunt u maken?
A: We kunnen veel soorten roestvrij staal maken, messing, aluminium materiaalverwerking.zoals hoge druk klep / solenoïdeklep / elektrische klep / waterklep/pneumatische klep/luchtcilinder/hydraulische klep/hydraulische accumulator producten enzovoort.
V: Kan het product worden gemaakt met ons logo en merk?
A: Ja, natuurlijk kunnen we dat maken. we zijn al jaren OEM-leverancier en professioneel in het maken. Maar u moet ons de autorisatie geven als dat mogelijk is.
V: Kunt u originele beroemde pneumatische en hydraulische, instrumenten merkgoederen leveren?
A: Ja, we kunnen Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser enz. leveren.
V: Is er garantie beschikbaar?
A: Ja, normaal gesproken is er een kwaliteitsgarantie van één jaar op producten.
V: Is de connector in Brits of metrisch systeem? Wat is het verschil tussen PT, NPT en G schroefdraad?
A: De G-schroefdraad is cilindrisch en dicht niet zelf af, waardoor extra pakkingen nodig zijn om lekkage te voorkomen. PT en NPT zijn conisch, en de interne en externe schroefdraden worden steeds strakker bij het vastdraaien. Afdichting wordt bereikt door de vervorming van de schroefdraden, en afdichtingsmiddel of tape wordt meestal in combinatie gebruikt om het afdichtingseffect te verbeteren
G-schroefdraad is een cilindrische rechte pijp die wordt gebruikt voor niet-afgedichte verbindingen; PT-schroefdraad is een conische buis die afhankelijk is van de vervorming en afdichting van de schroefdraad zelf; NPT is ook een conische buis met een tandprofielhoek van 60 graden, voornamelijk gebruikt in Noord-Amerika
V: Hoe drukseenheden omrekenen: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
V: Wat veroorzaakt meestal het doorbranden van solenoïdeklepspoelen?
A: Onjuiste spanning en frequentie, frequente schakeling, pilotkop die vloeistof binnendringt, klepkern en veerprobleem,omgeving heet, zware trillingen etc.
V: Waar moet op gelet worden bij pneumatische componenten in omgevingen met hoge temperaturen of extreem koude omgevingen?
| Focus Punt |
Maatregelen voor omgevingen met hoge temperaturen |
Maatregelen voor extreem koude omgevingen |
| Afdichtingen |
Fluororubber, PTFE |
Lage-temperatuur nitril, siliconenrubber, polyurethaan |
| Smering |
Hoge-temperatuur synthetisch vet (lage volatiliteit) |
Lage-temperatuur vet (laag stolpunt, lage viscositeit) |
| Luchttoevoerbehandeling |
Koeling versterken, efficiënte waterverwijdering |
Ultra-lage dauwpunt droging (koeling + adsorptie type), warmte tracing |
| Metalen componenten |
Expansievoegingen reserveren |
Materialen met taaiheid bij lage temperaturen selecteren, lekkage voorkomen door koude krimp |
| Regelcomponenten |
Hoge hittebestendige spoelen, warmteafvoer, laag stroomverbruik |
Isolatiekasten installeren, lokale verwarming, koude condensatie voorkomen |
| Installatie |
Houd uit de buurt van warmtebronnen, voeg warmte-isolatieplaten toe |
Vermijd blootstelling aan wind en sneeuw, wikkel met thermische isolatiematerialen |
