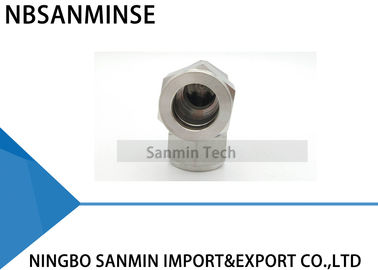

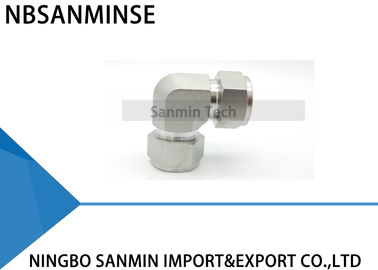

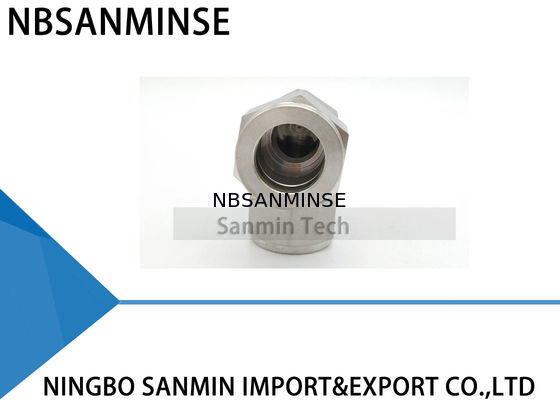

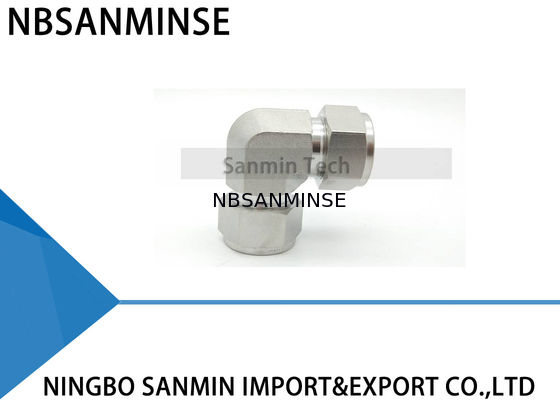

EU Unie Elleboog roestvrij staal SS316L loodgietersinstallatie Pneumatische luchtinstallatie
Installatie-instructies
De behuizing wordt geassembleerd en vingerdicht geleverd.
1. Plaats de buis in de bevestiging
Controleer of de buis stevig op de schouder rust en of de moer dicht zit.Op dit punt wordt aanbevolen een schrijversmerk te tekenen op de zeshoek van de uitbreiding op het bevestigingslichaam.Dit teken zal dienen als indicator voor het startpunt en de juiste trek
2 Klem de moer
1-1/4 draaien van de moer zijn vereist voor 1/4 ′′ (6 mm) en hoger (zie figuur A).
3/4 draai van de moer is vereist voor 3/16 ′′ (4 mm) en lager (zie figuur B)
Instructies voor de herassemblage
De verbindingen kunnen herhaaldelijk worden losgekoppeld en opnieuw worden gemaakt, zonder verlies van lekdichtheid.
1. Voordat je het loskoppelt, merk de positie van de moer in relatie tot het passende lichaam.
2Om de moer weer op elkaar te zetten, gebruik je een moersleutel om de moer op de oorspronkelijke positie te trekken.
3Trek licht aan met de sleutel tot je een lichte toename van het koppel voelt.
Snijden van buizen
Voor het snijden van buizen kunnen twee verschillende methoden worden gebruikt:
1. Tube Cuter
2.
Waarschuwing
Houd de buis niet vast in een sluiting op de plaats waar deze in de inzet wordt geplaatst (de sluiting laat een merk achter op de buis die lekkages kan veroorzaken en een ovaliteit kan veroorzaken).
Buisbehandelingen
Schrammen op de buis kunnen lekken veroorzaken. Daarom is het belangrijk om de buis voorzichtig te hanteren om het risico op lekken te verminderen.
Inspectiebuizen
Gebruik: dit is een No- Go Gauge en dient als volgt te worden gebruikt:
Voltooien volgens de volgende aanwijzingen: 1/4 inch (6 mm), 3/8 inch, 1/2 inch (12 mm)met behulp van de juiste maat.Als de maat makkelijk in de opening glijdt, trek de moer nog strakker aan totdat de maat niet meer in de opening kan komen.
Hoge veiligheid
In toepassingen waar ernstige omstandigheden en hoge druk bestaan, raden wij de volgende installatieprocedures aan:
1. Controleer of de moer dicht zit.
2. Plaats de buis (tot aan de schouder)
3. Draai de moer met een sleutel totdat de buis niet meer vrij draait.
4. Merk de positie van de moer.
5. Draai de moer 1-1 / 4 keer.
Deze methode zorgt ervoor dat, zelfs als de buis O.D. is bij de minimale tolerantie, de ferrels in contact met de buis voor de volledige 1-1/4 rotatie.
Om maximale betrouwbaarheid en prestaties te garanderen, moet bij de keuze van de buizen voor elke toepassing veel zorg worden besteed.
Selectie van buizen
Bij de bestelling van een buis voor gebruik met fittings moeten vier variabelen in aanmerking worden genomen:
1. Materiaal
2. Dikte van de buiswand
3. Afwerking van het buisoppervlak
4. Hardheid van buizen
De buizen moeten voldoen aan de standaard ASTM A213 of ASTM A269, naadloos zijn en volledig verkoeld zijn.
De buis moet rood van schrammen zijn en geschikt zijn om te buigen en te flaren.
Waarom ons kiezen?
1: Voorbeeld bestelling en kleine hoeveelheid bestelling is aanvaardbaar.
2: Betrouwbare kwaliteitsborging en actieve dienst na verkoop
3Een jaar kwaliteitsgarantie
4Grote voorraad voor snelle verzending.
5Aanpassen op uw speciale wensen.
K: Kunt u gratis monsters aanbieden?
A: Ja, Maar het hangt af van de producten, Neem contact met ons op. Ina@pneuhydr.com of whatsapp 0086 15168536055
Wat is uw bedrijfsgebied?
A: Ons bedrijfsgebied is:de verkoop van automatiseringsonderdelen voor exporteurs met een volledige container,luchtcilinder, luchtbronbehandeling, magnetoventil,luchtklep,motorventiel,Messingklep, hydraulische klep, hydraulische cilinder, lucht en olieaanpassingen, drukmeterenzovoort.
V:WWat voor producten kun je maken?
A: We kunnen veel soorten roestvrij staal maken, Messing, aluminiummateriaalverwerking.Zoals hoog.druk Valve / magnetoventil / elektrisch ventiel /waterventiel/pneumatische klep/luchtcilinder/hydraulische klep/hydraulische accumulatorproducten enzovoort.
K: Kan het product gemaakt worden met ons logo en merk?
A: Ja, natuurlijk kunnen we maken. We zijn OEM leverancier voor jaren en professioneel om te maken. Maar je moet ons de toestemming geven als het mogelijk is.
K: Kun je originele bekende pneumatische en hydraulische instrumenten leveren?
A: Ja, wij kunnen leveren zoals Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser etc.
V: Is er een garantie beschikbaar?
A: Ja, normaal gesproken producten is een jaar kwaliteitsgarantie.
V: Is de connector in het Britse of in het metrieke systeem?
A: De G-draad is cilindrisch en verzegelt zich niet, waardoor extra pakkingen nodig zijn om lekkage te voorkomen.en de interne en externe draden worden steeds strakker als ze worden gespannenDe afdichting wordt bereikt door de vervorming van de draden en wordt doorgaans samen met afdichtingsmiddel of tape gebruikt om het afdichtend effect te vergroten.
G-draad is een cilindrische rechte buis die wordt gebruikt voor niet-verzegelde verbindingen; PT-draad is een kegelvormige buis die afhankelijk is van de vervorming en verzegeling van de draad zelf;NPT is ook een kegelvormige buis met een tandprofiel hoek van 60 graden, voornamelijk gebruikt in Noord-Amerika
V: Hoe wordt de druk-eenheid omgezet in: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
V: Wat veroorzaakt meestal de uitputting van magnetoventielspellen?
A:Onjuiste spanning en hz, frequente schakeling, pilootkop die vloeistof binnendringt, klepkern en veerproblemen,milieu warm, zware trillingen, enz.
V: Wat moet worden opgemerkt voor pneumatische onderdelen in hoge temperaturen of extreem koude omgevingen?
| Focuspunt |
Tegenmaatregelen tegen hoge temperaturen |
Tegenmaatregelen tegen extreem koude omstandigheden |
| Gezegels |
Fluorrubber, PTFE |
Niettemperatuurnitril, siliconenrubber, polyurethaan |
| Glijmiddel |
Synthetisch vet met hoge temperatuur (lage vluchtigheid) |
laagtemperatuurvet (laag gietpunt, lage viscositeit) |
| Beheer van de luchttoevoer |
Versterking van de koeling, efficiënte waterverwijdering |
Ultralage dauwpuntdrogen (koeling + adsorptietype), warmte-tracering |
| Metalen onderdelen |
Toegang tot reserve-uitbreiding |
Selecteer materialen met lage temperatuursterkte, voorkom lekken door koud krimpen |
| Beheerscomponenten |
Hoog warmtebestendige spoelen, warmteafvoer, laag stroomverbruik |
Installeer isolatie dozen, lokale verwarming, voorkom koude condensatie |
| Installatie |
Houd het weg van warmtebronnen, voeg thermische isolatieplaten toe |
Vermijd blootstelling aan wind en sneeuw, wikkel met warmte-isolatie materialen |
