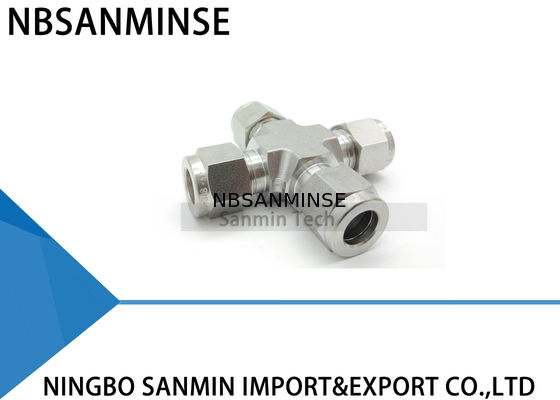

UCR Union Kruis Roestvrij Staal SS316L Buiskoppelingen Leiding Fitting Pneumatische Lucht Fitting Hoge Kwaliteit Sanmin
Installatie-instructies
Koppelingen worden gemonteerd en handvast geleverd. Demontage voor gebruik kan vuil of andere deeltjes binnenlaten
1. Steek de buis in de koppeling
Controleer of de buis stevig op de schouder van de koppeling rust en of de moer handvast zit. Op dit punt wordt aanbevolen om een markering te tekenen op de zeskant die uitsteekt op het koppellichaam. Deze markering dient als indicator voor het startpunt en de juiste aantrekking.
2. Draai de moer vast
1-1/4 omwentelingen van de moer zijn vereist voor 1/4” (6 mm) en hoger (zie Afb. A)
3/4 omwenteling van de moer is vereist voor 3/16” (4 mm) en lager (zie Afb. B)
Herinstallatie Instructies
Verbindingen kunnen herhaaldelijk worden losgekoppeld en opnieuw worden gemaakt, zonder verlies van een lekvrije afdichting.
1. Markeer vóór het loskoppelen de positie van de moer ten opzichte van het koppellichaam.
2. Gebruik voor herinstallatie een sleutel om de moer naar de oorspronkelijke positie te draaien.
3. Draai lichtjes aan met een sleutel totdat een lichte toename van het koppel wordt gevoeld.
Buissnijden
Er kunnen twee verschillende methoden worden gebruikt om buizen te snijden:
1. Buis snijder
2. IJzerzaag
Snijden met ijzerzaag
Om de buis met een ijzerzaag te snijden en rechte uiteinden te krijgen, moet de buis met geleidingsblokken worden gesneden
Deze snijmethode vereist het ontbramen van de buisuiteinden.
Waarschuwing
Houd de buis niet in een bankschroef op de plaats waar deze in de koppeling wordt gestoken (de bankschroef laat een afdruk achter op de buis die lekkages kan veroorzaken en ovaliteit kan veroorzaken).
Koperen buizen
Als u koperen buizen uit een rol gebruikt, houd dan het uiteinde van de buis vast en rol de rol naar buiten, zodat de buis op een plat oppervlak ligt.
Inspectie Buis
Gebruik: Dit is een "No-Go" meter en moet als volgt worden gebruikt:
Maak de koppeling volgens de volgende instructies: 1/4 inch (6 mm), 3/8 inch, 1/2 inch (12 mm) - maak 1-1/4 omwentelingen vanaf handvast. Controleer de opening tussen de moer en het lichaam met de juiste maat meter. Als de meter gemakkelijk in de opening glijdt, draai de moer verder aan totdat de meter niet meer in de opening kan komen
Hoge Veiligheid
In toepassingen waar zware omstandigheden en hoge druk bestaan, raden we de volgende installatieprocedures aan:
1. Controleer of de moer handvast zit
2. Steek de buis (tot aan de schouder)
3. Draai de moer met een sleutel totdat de buis niet meer vrij draait.
4. Markeer de positie van de moer.
5. Draai de moer 1-1/4 omwentelingen.
Deze methode zorgt ervoor dat zelfs als de buis-OD op de minimale tolerantie staat, de ferrule's volledig contact maken met de buis gedurende de volledige 1-1/4 omwenteling.
Om maximale betrouwbaarheid en prestaties van de koppeling te garanderen, moet er grote zorg worden besteed aan de selectie van de buis voor elke toepassing
Waarom kies ons
1: Diverse stijlen voor elk product en complete pneumatische productseries.
2: Sample order & kleine hoeveelheid order is acceptabel.
3: Betrouwbare kwaliteit gegarandeerd en actieve after-sales service
4: Maatwerk volgens uw speciale verzoek.
5: Grote voorraad voor snelle verzending.
V: Kunt u gratis monsters aanbieden?
A: Ja, maar het hangt af van de producten, Neem contact met ons op ina@pneuhydr.com of whatsapp 0086 15168536055
V: Wat is uw zakelijke reikwijdte?
A: Onze zakelijke reikwijdte isservice van exporteur automatisering onderdelen met volle container, en verkoopluchtcilinder, luchtbronbehandeling, solenoïdeklep,luchtventiel,gemotoriseerde klep, Messing klep, hydraulische klep, hydraulische cilinder, lucht en olie fitting, drukmeter enz.
V:Welke soorten producten kunt u maken?A: We kunnen veel soorten roestvrij staal maken
,messing, aluminium materiaalverwerking.zoals hogedrukklep / solenoïdeklep / elektrische klep / waterklep/pneumatische klep/luchtcilinder/hydraulische klep/hydraulische accumulatorproducten enzovoort.V: Kan het product worden gemaakt met ons logo en merk?
A: Ja, natuurlijk kunnen we dat maken. we zijn al jaren OEM-leverancier en professioneel in het maken. Maar u moet ons de autorisatie geven als dat mogelijk is.
V: Kunt u originele beroemde pneumatische en hydraulische, instrumenten merkgoederen leveren?
A: Ja, we kunnen leveren zoals Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.
V:
Waar moet op gelet worden bij pneumatische componenten in omgevingen met hoge temperaturen of extreem lage temperaturen? A: Ja, normaal gesproken is er een kwaliteitsgarantie van één jaar op producten.
V: Is de connector in Brits of metrisch systeem? Wat is het verschil tussen PT, NPT en G schroefdraad?
A:
De G-schroefdraad is cilindrisch en dicht zichzelf niet af, waardoor extra pakkingen nodig zijn om lekkage te voorkomen. PT en NPT zijn conisch, en de interne en externe schroefdraden worden steeds strakker bij het aandraaien. Afdichting wordt bereikt door de vervorming van de schroefdraden, en afdichtingsmiddel of tape wordt meestal in combinatie gebruikt om het afdichtingseffect te verbeteren G-schroefdraad is een cilindrische rechte buis die wordt gebruikt voor niet-afgedichte verbindingen; PT-schroefdraad is een conische buis die afhankelijk is van de vervorming en afdichting van de schroefdraad zelf; NPT is ook een conische buis met een tandprofielhoek van 60 graden, voornamelijk gebruikt in Noord-Amerika
V: Hoe drukseenheden omrekenen: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
V: Wat veroorzaakt meestal het doorbranden van de spoelen van een magneetklep?
A: Onjuiste spanning en frequentie, frequent schakelen, pilotkop die vloeistof binnendringt, klepkern en veerprobleem,
omgevingheet, zware trillingen etc. V:
Waar moet op gelet worden bij pneumatische componenten in omgevingen met hoge temperaturen of extreem lage temperaturen? Focus Punt
| Maatregelen voor omgevingen met hoge temperaturen |
Maatregelen voor extreem koude omgevingen |
Afdichtingen |
| Fluororubber, PTFE |
Lage-temperatuur nitril, siliconenrubber, polyurethaan |
Smering |
| Hoge-temperatuur synthetisch vet (lage volatiliteit) |
Lage-temperatuur vet (laag stolpunt, lage viscositeit) |
Behandeling van de luchttoevoer |
| Koeling versterken, efficiënte waterverwijdering |
Drogen met ultralage dauwpunt (koeling + adsorptietype), warmtegeleiding |
Metalen Componenten |
| Uitbreidingsruimte reserveren |
Selecteer materialen met taaiheid bij lage temperaturen, voorkom lekkage door koude krimp |
Regelcomponenten |
| Spoelen van hoge hittebestendige kwaliteit, warmteafvoer, laag stroomverbruik |
Installeer isolatieboxen, lokale verwarming, voorkom koude condensatie |
Installatie |
| Houd uit de buurt van warmtebronnen, voeg warmte-isolatieplaten toe |
Vermijd blootstelling aan wind en sneeuw, wikkel met thermische isolatiematerialen |
