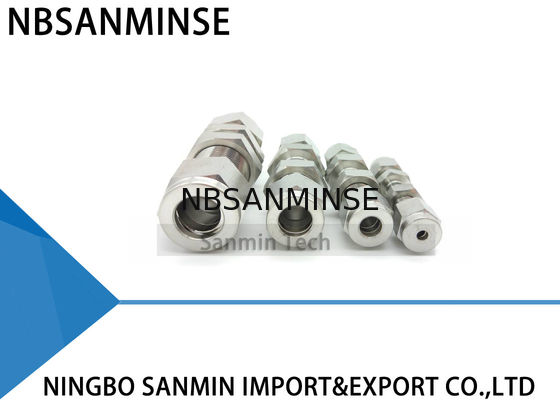

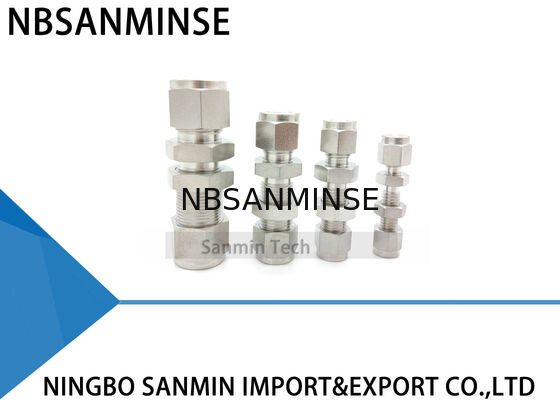

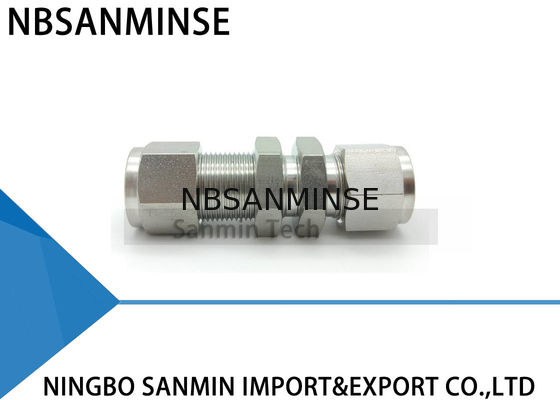

BU Koppeling Union Roestvrij Staal SS316L Pneumatische Fitting Leiding Fitting Hoge Kwaliteit Sanmin
Buisfitting Beschrijving
De buisfitting is een mechanisme dat zowel wordt gebruikt om buizen af te dichten als vast te klemmen. Het mechanische voordeel en de geometrie van dit soort fitting zorgen voor een lekvrije montage.
Om te monteren, steekt u eenvoudig de buis in de complete montage totdat de buis de schouder van het fittinglichaam raakt. De twee hulzen worden naar voren gedreven tussen de moer en het fittinglichaam met behulp van de mechanische kracht die wordt gecreëerd door de moer met de klok mee te draaien. De achterste huls wordt tegen de taps toelopende achterkant van de voorste huls gedreven, die door kracht in de taps toelopende mond van het lichaam wordt gedreven.
De achterste huls wordt radiaal naar binnen op de buis geperst, terwijl de voorste huls naar buiten wordt getild om een volledige afdichting op het taps toelopende oppervlak van het lichaam te vormen.
De 1-1/4 omwenteling van de moer vanuit de handvaste positie garandeert een consistente aandrijving van de afdichtingselementen. Dit zorgt voor een effectieve afdichting tegen hoge druk en ultrahoog vacuüm.
Installatie-instructies
Fittingen worden gemonteerd en handvast geleverd. Demontage voor gebruik kan vuil of andere deeltjes binnenlaten.
1. Steek de buis in de fitting
Controleer of de buis stevig op de schouder van de fitting rust en of de moer handvast zit. Op dit punt wordt aanbevolen om een markering aan te brengen op de zeskant die uitsteekt op het fittinglichaam. Deze markering dient als indicator voor het startpunt en de juiste aantrekking.
2 Draai de moer vast
1-1/4 omwentelingen van de moer zijn vereist voor 1/4” (6 mm) en hoger (zie Afb. A)
3/4 omwenteling van de moer is vereist voor 3/16” (4 mm) en lager (zie Afb. B)
Herinstallatie Instructies
Verbindingen kunnen herhaaldelijk worden losgekoppeld en opnieuw worden gemaakt, zonder verlies van lekvrije afdichting.
1. Markeer de positie van de moer ten opzichte van het fittinglichaam voordat u de verbinding loskoppelt.
2. Om opnieuw te monteren, gebruikt u een sleutel om de moer naar de oorspronkelijke positie te draaien.
3. Draai de moer lichtjes aan met een sleutel totdat er een lichte stijging in het koppel wordt gevoeld.
Buis Snijder
Om een lekvrije verbinding te verkrijgen, moet de buis haaks worden gesneden. Een hoogwaardige buissnijder met het juiste mes voor het buismateriaal wordt aanbevolen.
Probeer de snijtijd niet te verkorten door met elke omwenteling van de snijder diepe sneden te maken. Dit zal de buis verharden.
Het uiteinde van de buis moet worden ontbraamd om schade aan de fitting te voorkomen en ervoor te zorgen dat de buis de bodem van de fitting bereikt.
Waarschuwing
Houd de buis niet in een bankschroef op de plaats waar deze in de fitting wordt gestoken (de bankschroef laat een afdruk achter op de buis die lekkage kan veroorzaken en ovaliteit kan veroorzaken).
Buis Behandeling
Krasjes op de buis kunnen lekkage veroorzaken. Het is daarom belangrijk om de buis voorzichtig te behandelen om het risico op lekkage te verminderen.
Inspectie Buis
Gebruik: Dit is een "No-Go" Gauge en moet als volgt worden gebruikt:
Maak de fitting op volgens de volgende instructies: 1/4 inch (6 mm), 3/8 inch, 1/2 inch (12 mm) - maak 1-1/4 omwenteling vanuit handvast. Controleer de opening tussen de moer en het lichaam met de juiste gauge. Als de gauge gemakkelijk in de opening glijdt, draai de moer verder aan totdat de gauge niet meer in de opening kan komen.
Hoge Veiligheid
In toepassingen waar zware omstandigheden en hoge druk bestaan, raden we de volgende installatieprocedures aan:
1. Controleer of de moer handvast zit
2. Steek de buis erin (tot de schouder)
3. Draai de moer met een sleutel totdat de buis niet meer vrij draait.
4. Markeer de positie van de moer.
5. Draai de moer 1-1/4 omwentelingen.
Deze methode zorgt ervoor dat, zelfs als de buis OD aan de minimale tolerantie voldoet, de hulzen contact maken met de buis voor de volledige 1-1/4 omwenteling.
Om maximale betrouwbaarheid en prestaties van de fitting te garanderen, moet er grote zorg worden besteed aan de selectie van de buis voor elke toepassing.
Waarom kies ons
1: Hoge kwaliteit met een concurrerende prijs.
2: Monsterbestelling en kleine hoeveelheid bestelling is acceptabel.
3: Aanpassen volgens uw speciale verzoek.
4: Verstrek gratis productinformatie.
5: Betrouwbare kwaliteit gegarandeerd en actieve after-sales service
V: Kunt u gratis monsters aanbieden?
A: Ja, maar het hangt af van de producten, Neem contact met ons op ina@pneuhydr.com of whatsapp 0086 15168536055
V: Wat is uw zakelijke scope?
A: Onze zakelijke scope is service van exporteur van automatiseringsonderdelen met volle container, en verkoop van luchtcilinders, luchtbronbehandeling, solenoïdekleppen, luchtventielen, gemotoriseerde kleppen, messingkleppen, hydraulische kleppen, hydraulische cilinders, lucht en olie fittingen, drukmeter enz.
V: Wat voor producten kunt u maken?
A: We kunnen veel soorten roestvrij staal maken, messing, aluminium materiaalverwerking.zoals hogedrukkleppen / solenoïdekleppen / elektrische kleppen / waterkleppen/pneumatische kleppen/luchtcilinders/hydraulische kleppen/hydraulische accumulatoren producten enzovoort.V: Kan het product worden gemaakt met ons logo en merk?
A: Ja, natuurlijk kunnen we dat maken. We zijn al jaren OEM-leverancier en professioneel in het maken. Maar u moet ons de autorisatie geven als dat mogelijk is.
V: Kunt u originele beroemde pneumatische en hydraulische, instrumenten merkgoederen leveren?
A: Ja, we kunnen leveren zoals Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.
V:
Waar moet op gelet worden bij pneumatische componenten in omgevingen met hoge temperaturen of extreem koude omgevingen? A: Ja, normaal gesproken is er een kwaliteitsgarantie van één jaar op producten.
V: Is de connector in het Britse of metrische systeem? Wat is het verschil tussen PT, NPT en G schroefdraad?
A:
De G-schroefdraad is cilindrisch en dicht niet zelf af, waardoor extra pakkingen nodig zijn om lekkage te voorkomen. PT en NPT zijn conisch, en de interne en externe schroefdraad worden steeds strakker bij het vastdraaien. Afdichting wordt bereikt door de vervorming van de schroefdraad, en afdichtingsmiddel of tape wordt meestal in combinatie gebruikt om het afdichtingseffect te verbeteren. G-schroefdraad is een cilindrische rechte pijp die wordt gebruikt voor niet-afgedichte verbindingen; PT-schroefdraad is een conische buis die afhankelijk is van de vervorming en afdichting van de schroefdraad zelf; NPT is ook een conische buis met een tandprofielhoek van 60 graden, voornamelijk gebruikt in Noord-Amerika.
V: Hoe drukseenheden omrekenen: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
V: Wat veroorzaakt meestal het doorbranden van de spoelen van een magneetklep?
A: Onjuiste spanning en frequentie, frequent schakelen, pilotkop die vloeistof binnendringt, klepkern en veerprobleem,
omgevingheet, zware trillingen etc. V:
Waar moet op gelet worden bij pneumatische componenten in omgevingen met hoge temperaturen of extreem koude omgevingen? Focus Punt
| Maatregelen voor omgevingen met hoge temperaturen |
Maatregelen voor extreem koude omgevingen |
Afdichtingen |
| Fluororubber, PTFE |
Lage-temperatuur nitril, siliconenrubber, polyurethaan |
Smering |
| Synthetisch vet voor hoge temperaturen (lage volatiliteit) |
Vet voor lage temperaturen (laag stolpunt, lage viscositeit) |
Luchttoevoerbehandeling |
| Koeling versterken, efficiënte waterverwijdering |
Drogen met ultralage dauwpunt (koeling + adsorptietype), warmtegeleiding |
Metalen Componenten |
| Ruimte voor uitzetting reserveren |
Materialen met taaiheid bij lage temperaturen selecteren, lekkage voorkomen door koude krimp |
Regelcomponenten |
| Spoelen van hoge hittebestendige kwaliteit, warmteafvoer, laag stroomverbruik |
Isolatiekasten installeren, lokale verwarming, koude condensatie voorkomen |
Installatie |
| Houd uit de buurt van warmtebronnen, voeg warmte-isolerende platen toe |
Vermijd blootstelling aan wind en sneeuw, omwikkel met thermisch isolerende materialen |
