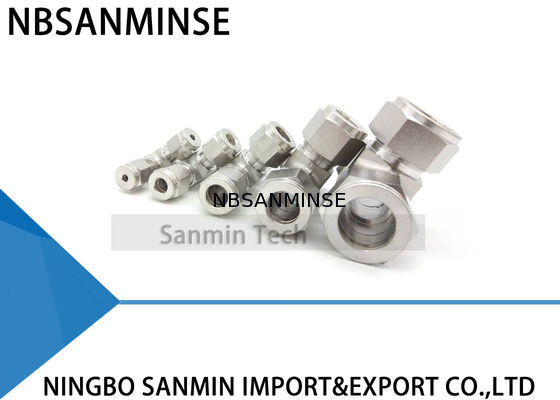

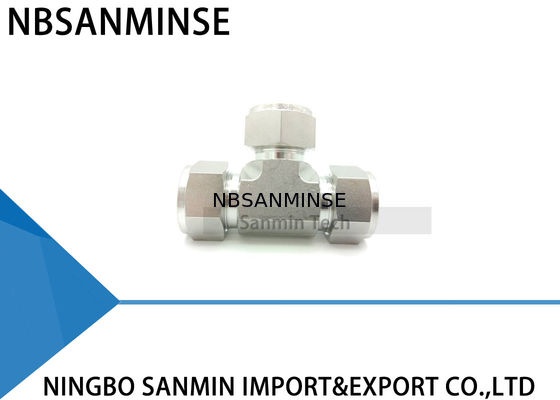

UT Union T-stuk Roestvrij Staal SS316L Pneumatische Buiskoppelingen Loodgieters Fitting Hoge Kwaliteit Sanmin
Buiskoppelingen Beschrijving
De buiskoppeling is een mechanisme dat zowel wordt gebruikt om buizen af te dichten als vast te klemmen. Het mechanische voordeel en de geometrie van dit type koppeling produceren een lekvrije montage.
Om te monteren, steekt u eenvoudig de buis in de complete montage totdat de buis de schouder van het fittinglichaam raakt. De twee ringen worden naar voren gedreven tussen de moer en het fittinglichaam met behulp van de mechanische kracht die wordt gecreëerd door de moer met de klok mee te draaien. De achterste ring wordt tegen de taps toelopende achterkant van de voorste ring gedreven, die door kracht in de taps toelopende mond van het lichaam wordt gedreven.
De achterste ring wordt radiaal naar binnen op de buis geperst terwijl de voorste ring naar buiten wordt getild om een volledige afdichting op het taps toelopende oppervlak van het lichaam te vormen.
De 1-1/4 omwenteling van de moer vanuit de handvaste positie zorgt voor een consistente aandrijving van de afdichtingselementen. Dit zorgt voor een effectieve afdichting tegen hoge druk en ultra-hoog vacuüm omstandigheden.
Buis snijden
Er kunnen twee verschillende methoden worden gebruikt om buizen te snijden:
1. Buis snijder
2. IJzerzaag
IJzerzaag snijden
Om de buis met een ijzerzaag te snijden en rechte uiteinden te krijgen, moet de buis met geleidingsblokken worden gesneden.
Deze snijmethode vereist het ontbramen van de buisuiteinden.
Waarschuwing
Houd de buis niet in een bankschroef op de plaats waar deze in de koppeling wordt gestoken (de bankschroef laat een afdruk achter op de buis die lekkage kan veroorzaken en ovaliteit kan veroorzaken).
Enkele voorzorgsmaatregelen die moeten worden genomen
1. Buis mag niet over de vloer worden gesleept.
2. Buis mag niet uit een buizenrek worden getrokken, vooral niet bij buizen met grote buitendiameter.
Inspectie Buis
Gebruik: Dit is een "No-Go" meter en moet als volgt worden gebruikt:
Maak de koppeling vast volgens de volgende instructies: 1/4 inch (6 mm), 3/8 inch, 1/2 inch (12 mm) - maak 1-1/4 omwentelingen vanuit handvast. Controleer de opening tussen de moer en het lichaam met de juiste maat meter. Als de meter gemakkelijk in de opening glijdt, draai de moer verder aan totdat de meter niet meer in de opening kan komen.
Hoge Veiligheid
In toepassingen waar zware omstandigheden en hoge druk bestaan, raden we de volgende installatieprocedures aan:
1. Controleer of de moer handvast zit
2. Steek de buis erin (tot de schouder)
3. Draai de moer met een sleutel totdat de buis niet meer vrij draait.
4. Markeer de positie van de moer.
5. Draai de moer 1-1/4 omwentelingen.
Deze methode zorgt ervoor dat zelfs als de buitendiameter van de buis aan de minimale tolerantie voldoet, de ringen contact maken met de buis voor de volledige 1-1/4 omwenteling.
Om maximale betrouwbaarheid en prestaties van de koppeling te garanderen, moet er grote zorg worden besteed aan de selectie van de buizen voor elke toepassing.
Waarom kies ons
1: Diverse stijlen voor elk product en complete serie pneumatische producten.
2: Hoge kwaliteit met concurrerende prijs.
3: Sample order & kleine hoeveelheid order is acceptabel.
4: Betrouwbare kwaliteit gegarandeerd en actieve after-sales service
5: Maatwerk volgens uw speciale verzoek.
V: Kunt u gratis monsters aanbieden?
A: Ja, maar het hangt af van de producten, Neem contact met ons op ina@pneuhydr.com of whatsapp 0086 15168536055
V: Wat is uw zakelijke reikwijdte?
A: Onze zakelijke reikwijdte is service van exporteur automatiseringsonderdelen met volle container, en verkoop luchtcilinder, luchtbronbehandeling, solenoïdeklep, luchtventiel, gemotoriseerde klep, Messing klep, hydraulische klep, hydraulische cilinder, lucht en olie fitting, drukmeter enz.
V: Wat voor producten kunt u maken?
A: We kunnen veel soorten roestvrij staal maken, messing, aluminium materiaalsverwerking. zoals hogedrukklep / solenoïdeklep / elektrische klep / waterklep/pneumatische klep/luchtcilinder/hydraulische klep/hydraulische accumulator producten enzovoort.V: Kan het product worden gemaakt met ons logo en merk?
A: Ja, natuurlijk kunnen we dat maken. we zijn al jaren OEM-leverancier en professioneel in het maken. Maar u moet ons de autorisatie geven als dat mogelijk is.
V: Kunt u originele beroemde pneumatische en hydraulische, instrumenten merkgoederen leveren?
A: Ja, we kunnen leveren zoals Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.
V:
Waar moet op gelet worden bij pneumatische componenten in omgevingen met hoge of extreem lage temperaturen? A: Ja, normaal gesproken is er een kwaliteitsgarantie van één jaar op producten.
V: Is de connector in Brits of metrisch systeem? Wat is het verschil tussen PT, NPT en G schroefdraad?
A:
De G-schroefdraad is cilindrisch en dicht zichzelf niet af, waardoor extra pakkingen nodig zijn om lekkage te voorkomen. PT en NPT zijn conisch, en de interne en externe schroefdraden worden steeds strakker bij het aandraaien. Afdichting wordt bereikt door de vervorming van de schroefdraden, en afdichtingsmiddel of tape wordt meestal in combinatie gebruikt om het afdichtingseffect te verbeteren G-schroefdraad is een cilindrische rechte pijp die wordt gebruikt voor niet-afgedichte verbindingen; PT-schroefdraad is een conische buis die afhankelijk is van de vervorming en afdichting van de schroefdraad zelf; NPT is ook een conische buis met een tandprofielhoek van 60 graden, voornamelijk gebruikt in Noord-Amerika
V: Hoe drukseenheden omrekenen: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
V: Wat veroorzaakt meestal het doorbranden van solenoïdeklep-spoelen?
A: Onjuiste spanning en frequentie, frequent schakelen, pilotkop die vloeistof binnendringt, klepkern en veerprobleem,
omgevingheet, zware trillingen etc. V:
Waar moet op gelet worden bij pneumatische componenten in omgevingen met hoge of extreem lage temperaturen? Focus Punt
| Tegenmaatregelen voor omgevingen met hoge temperaturen |
Tegenmaatregelen voor extreem koude omgevingen |
Afdichtingen |
| Fluororubber, PTFE |
Lage-temperatuur nitril, siliconenrubber, polyurethaan |
Smering |
| Hoge-temperatuur synthetisch vet (lage volatiliteit) |
Lage-temperatuur vet (laag stolpunt, lage viscositeit) |
Behandeling van de luchttoevoer |
| Versterk koeling, efficiënte waterverwijdering |
Drogen met ultra-lage dauwpunt (koeling + adsorptie type), warmtegeleiding |
Metalen Componenten |
| Reserveer expansieklaring |
Selecteer materialen met taaiheid bij lage temperaturen, voorkom lekkage door koude krimp |
Regelcomponenten |
| Spoelen van hoge hittebestendige kwaliteit, warmteafvoer, laag energieverbruik |
Installeer isolatieboxen, lokale verwarming, voorkom koude condensatie |
Installatie |
| Houd uit de buurt van warmtebronnen, voeg warmte-isolatieplaten toe |
Vermijd blootstelling aan wind en sneeuw, wikkel met thermische isolatiematerialen |
