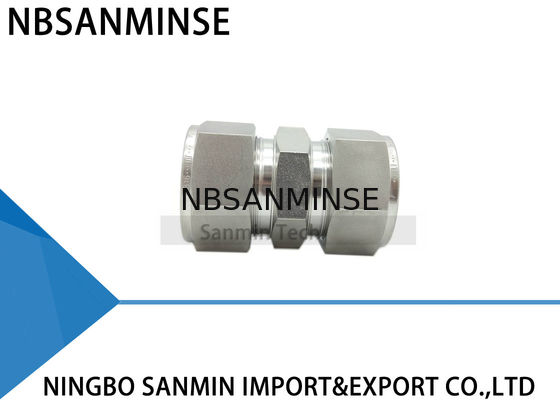

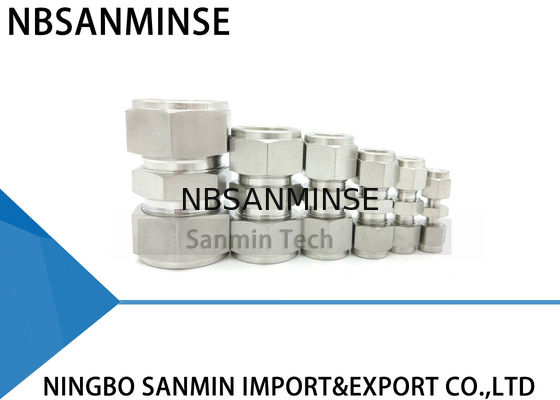

U Type Gelijke Koppeling Pneumatische Luchtfitting Buis naar Koppeling Hoge Kwaliteit Sanitair Fitting Sanmin
Buisfitting Beschrijving
De buisfitting is een mechanisme dat zowel wordt gebruikt om buizen af te dichten als vast te klemmen. Het mechanische voordeel en de geometrie van dit soort fitting zorgen voor een lekvrije montage.
Om te monteren, steekt u eenvoudig de buis in de complete montage totdat de buis de schouder van het fittinglichaam raakt. De twee ringen worden naar voren gedreven tussen de moer en het fittinglichaam met behulp van de mechanische kracht die wordt gecreëerd door de moer met de klok mee te draaien. De achterste ring wordt tegen de taps toelopende achterkant van de voorste ring gedrukt, die door kracht in de taps toelopende mond van het lichaam wordt gedreven.
De achterste ring wordt radiaal naar binnen op de buis geperst, terwijl de voorste ring naar buiten wordt getild om een volledige afdichting op het taps toelopende oppervlak van het lichaam te vormen.
De 1-1/4 slag van de moer vanuit de handvaste positie zorgt voor een consistente aandrijving van de afdichtingselementen. Dit zorgt voor een effectieve afdichting tegen hoge druk en ultrahoog vacuüm.
Buissnijden
Er kunnen twee verschillende methoden worden gebruikt om buizen te snijden:
1. Buissnijder
2. IJzerzaag
Snijden met ijzerzaag
Om de buis met een ijzerzaag te snijden en rechte uiteinden te krijgen, moet de buis met geleidingsblokken worden gesneden.
Deze snijmethode vereist het ontbramen van de buisuiteinden.
Waarschuwing
Houd de buis niet in een bankschroef op de plaats waar deze in de fitting wordt gestoken (de bankschroef laat een afdruk achter op de buis die lekkages kan veroorzaken en ovaliteit kan veroorzaken).
Enkele voorzorgsmaatregelen
1. Buis mag niet over de vloer worden gesleept.
2. Buis mag niet uit een buizenrek worden getrokken, vooral niet bij buizen met grote buitendiameter.
Koperen buizen
Als u koperen buizen uit een rol gebruikt, houd dan het uiteinde van de buis vast en rol de rol naar buiten, zodat de buis op een plat oppervlak ligt.
Hoge veiligheid
In toepassingen waar strenge omstandigheden en hoge druk bestaan, raden we de volgende installatieprocedures aan:
1. Controleer of de moer handvast zit
2. Steek de buis erin (tot de schouder)
3. Draai de moer met een sleutel totdat de buis niet meer vrij draait.
4. Markeer de positie van de moer.
5. Draai de moer 1-1/4 slag.
Deze methode zorgt ervoor dat, zelfs als de buitendiameter van de buis de minimale tolerantie heeft, de ringen contact maken met de buis gedurende de volledige 1-1/4 slag.
Om maximale betrouwbaarheid en prestaties van de fitting te garanderen, moet er grote zorg worden besteed aan de selectie van de buis voor elke toepassing.
Buiskiezen
Vier variabelen moeten worden overwogen bij het bestellen van buizen voor gebruik met fittingen:
1. Materiaal
2. Dikte van de buiswand
3. Oppervlakteafwerking van de buis
4. Hardheid van de buis
Buis moet voldoen aan de standaard ASTM A213 of ASTM A269, naadloos zijn en volledig gegloeid.
De buis moet vrij zijn van krassen en geschikt zijn voor buigen en flaren.
Waarom kies ons
1: Diverse stijlen voor elk product en complete serie pneumatische producten.
2: Betrouwbare kwaliteit gegarandeerd en actieve after-sales service
3: Eén jaar kwaliteitsgarantie
4: Sample bestelling & kleine hoeveelheid bestelling is acceptabel.
5: Grote voorraad voor snelle verzending.
V: Kunt u gratis monsters aanbieden?
A: Ja, maar het hangt af van de producten, Neem contact met ons op ina@pneuhydr.com of whatsapp 0086 15168536055
V: Wat is uw zakelijke scope?
A: Onze zakelijke scope is service van exporteur automatisering onderdelen met volle container, en verkoop luchtcilinder, luchtbronbehandeling, solenoïdeklep, luchtklep, gemotoriseerde klep, Messingklep, hydraulische klep, hydraulische cilinder, lucht en olie fitting, drukmeter enz.
V: Wat voor producten kunt u maken?
A: We kunnen veel soorten roestvrij staal maken, messing, aluminium materiaalverwerking. zoals hoge druk klep / solenoïdeklep / elektrische klep / waterklep/pneumatische klep/luchtcilinder/hydraulische klep/hydraulische accumulator producten enzovoort.
V: Kan het product worden gemaakt met ons logo en merk?
A: Ja, natuurlijk, we kunnen het maken. we zijn al jaren OEM-leverancier en professioneel in het maken. Maar u moet ons de autorisatie geven indien mogelijk.
V: Kunt u originele beroemde pneumatische en hydraulische, instrumenten merkgoederen leveren?
A: Ja, we kunnen leveren zoals Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.
V: Is er garantie beschikbaar?
A: Ja, normaal gesproken is er één jaar kwaliteitsgarantie op producten.
V: Is de connector in Brits of metrisch systeem? Wat is het verschil tussen PT, NPT en G schroefdraad?
A: De G-schroefdraad is cilindrisch en dicht niet zelf af, waardoor extra pakkingen nodig zijn om lekkage te voorkomen. PT en NPT zijn conisch, en de interne en externe schroefdraad worden steeds strakker bij het aandraaien. Afdichting wordt bereikt door de vervorming van de schroefdraad, en afdichtingsmiddel of tape wordt meestal in combinatie gebruikt om het afdichtingseffect te verbeteren.
G-schroefdraad is een cilindrische rechte pijp die wordt gebruikt voor niet-afgedichte verbindingen; PT-schroefdraad is een conische buis die afhankelijk is van de vervorming en afdichting van de schroefdraad zelf; NPT is ook een conische buis met een tandprofielhoek van 60 graden, voornamelijk gebruikt in Noord-Amerika.
V: Hoe drukseenheden omrekenen: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
V: Wat veroorzaakt meestal het doorbranden van de spoelen van een magneetklep?
A: Onjuiste spanning en frequentie, frequent schakelen, pilotkop die vloeistof binnendringt, klepkern en veerprobleem,omgeving heet, zware trillingen etc.
V: Waar moet op gelet worden bij pneumatische componenten in omgevingen met hoge of extreem lage temperaturen?
| Focuspunt |
Tegenmaatregelen voor omgevingen met hoge temperaturen |
Tegenmaatregelen voor extreem koude omgevingen |
| Afdichtingen |
Fluororubber, PTFE |
Lage-temperatuur nitril, siliconenrubber, polyurethaan |
| Smering |
Hoge-temperatuur synthetisch vet (lage volatiliteit) |
Lage-temperatuur vet (laag stolpunt, lage viscositeit) |
| Behandeling van de luchttoevoer |
Koeling versterken, efficiënte waterverwijdering |
Drogen met een extreem laag dauwpunt (koeling + adsorptietype), warmtegeleiding |
| Metalen componenten |
Uitbreidingsruimte reserveren |
Materialen met taaiheid bij lage temperaturen selecteren, lekkage voorkomen door koude krimp |
| Regelcomponenten |
Spoelen van hoge hittebestendige kwaliteit, warmteafvoer, laag energieverbruik |
Isolatiekasten installeren, lokale verwarming, koude condensatie voorkomen |
| Installatie |
Ver weg houden van warmtebronnen, isolatieplaten toevoegen |
Blootstelling aan wind en sneeuw vermijden, omwikkelen met thermisch isolatiemateriaal |
