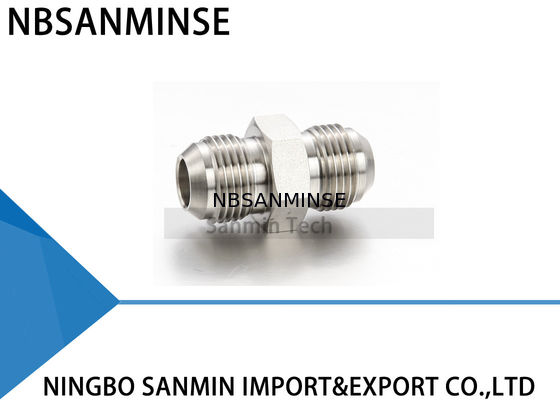

HN Hex Nipl Roestvrij Staal 316L Buiskoppeling Leidingkoppeling Hoge Kwaliteit Sanmin
Installatie-instructies
Koppelingen worden gemonteerd en met de hand vastgezet geleverd. Demontage voor gebruik kan de toegang van vuil of andere deeltjes toelaten.
1. Plaats de buis in de koppeling.
Controleer of de buis stevig op de schouder van de koppeling rust en of de moer met de hand vastzit. Op dit punt wordt aanbevolen om een markering te tekenen op de zeskant die uitsteekt op het koppellichaam. Deze markering dient als indicator voor het startpunt en de juiste aantrekking.
2. Draai de moer vast.
1-1/4 omwentelingen van de moer zijn vereist voor 1/4” (6 mm) en hoger (zie Afb. A).
3/4 omwenteling van de moer is vereist voor 3/16” (4 mm) en lager (zie Afb. B).
Herinstallatie Instructies
Verbindingen kunnen herhaaldelijk worden losgekoppeld en opnieuw worden aangesloten, zonder verlies van een lekvrije afdichting.
1. Markeer vóór het loskoppelen de positie van de moer ten opzichte van het koppellichaam.
2. Gebruik voor herinstallatie een sleutel om de moer naar de oorspronkelijke positie te draaien.
3. Draai lichtjes aan met een sleutel totdat een lichte toename van het koppel wordt gevoeld.
Buis Snijder
Om een lekvrije verbinding te verkrijgen, moet de buis recht worden afgesneden. Een goede buissnijder met het juiste mes voor het buismateriaal wordt aanbevolen.
Probeer de snijtijd niet te verkorten door met elke omwenteling van de snijder diepe sneden te maken. Dit zal de buis verharden.
Het uiteinde van de buis moet worden ontbraamd om schade aan de koppeling te voorkomen en ervoor te zorgen dat de buis de bodem van de koppeling bereikt.
Waarschuwing
Houd de buis niet in een bankschroef op de plaats waar deze in de koppeling wordt gestoken (de bankschroef zal een merk achterlaten op de buis dat lekkages kan veroorzaken en ovaliteit kan veroorzaken).
Buis Behandeling
Krasjes op de buis kunnen lekkages veroorzaken. Het is daarom belangrijk om de buis voorzichtig te behandelen om het risico op lekkages te verminderen.
Koperen Buis
Als u koperen buis uit een rol gebruikt, houd dan het uiteinde van de buis vast en rol de rol naar buiten, zodat de buis op een plat oppervlak ligt.
Hoge Veiligheid
In toepassingen waar zware omstandigheden en hoge druk bestaan, raden we de volgende installatieprocedures aan:
1. Controleer of de moer met de hand vastzit.
2. Plaats de buis (tot aan de schouder).
3. Draai de moer met een sleutel totdat de buis niet meer vrij draait.
4. Markeer de positie van de moer.
5. Draai de moer 1-1/4 omwentelingen.
Deze methode zorgt ervoor dat, zelfs als de buis-OD op de minimale tolerantie is, de ferrule's contact maken met de buis voor de volledige 1-1/4 omwenteling.
Om maximale betrouwbaarheid en prestaties van de koppeling te garanderen, moet er grote zorg worden besteed aan de selectie van de buis voor elke toepassing.
Waarom kies ons
1: Sample bestelling & kleine hoeveelheid bestelling is acceptabel.
2: Aanpassen volgens uw speciale verzoek.
3: Verstrek gratis productinformatie.
4: Betrouwbare kwaliteit gegarandeerd en actieve after-sales service
5: Eén jaar kwaliteitsgarantie
V: Zou u gratis monsters kunnen aanbieden?
A: Ja, maar het hangt af van de producten, Neem contact met ons op ina@pneuhydr.com of whatsapp 0086 15168536055
V: Wat is uw bedrijfsbereik?
A: Ons bedrijfsbereik is service van exporteur van automatiseringsonderdelen met volle container, en verkoop van luchtcilinders, luchtbronbehandeling, solenoïdekleppen, luchtventielen, gemotoriseerde kleppen, messingkleppen, hydraulische kleppen, hydraulische cilinders, lucht- en oliefittingen en drukmeter enz.V:
Wat voor producten kunt u maken?A: We kunnen veel soorten roestvrij staal maken,
messing, aluminium materiaalverwerking. zoals hogedrukventielen / solenoïdekleppen / elektrische kleppen / waterkleppen / pneumatische kleppen/ luchtcilinders/hydraulische kleppen/hydraulische accumulatoren producten enzovoort.V: Kan het product worden gemaakt met ons logo en merk?A: Ja, natuurlijk kunnen we dat maken. We zijn al jaren OEM-leverancier en professioneel in het maken. Maar u moet ons de autorisatie geven als dat mogelijk is.V: Kunt u originele beroemde pneumatische en hydraulische, instrumenten merkgoederen leveren?A: Ja, we kunnen leveren zoals Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.
V:
Is er een garantie beschikbaar?
A: Ja, normaal gesproken is er één jaar kwaliteitsgarantie op producten.
V: Is de connector in Brits of metrisch systeem? Wat is het verschil tussen PT, NPT en G schroefdraad?
Maatregelen voor Extreem Koude Omgeving De G-schroefdraad is cilindrisch en dicht zichzelf niet af, waardoor extra pakkingen nodig zijn om lekkage te voorkomen. PT en NPT zijn conisch, en de interne en externe schroefdraden worden steeds strakker bij het aandraaien. Afdichting wordt bereikt door de vervorming van de schroefdraden, en afdichtingsmiddel of tape wordt meestal in combinatie gebruikt om het afdichtingseffect te verbeteren.
G-schroefdraad is een cilindrische rechte pijp die wordt gebruikt voor niet-afgedichte verbindingen; PT-schroefdraad is een conische buis die afhankelijk is van de vervorming en afdichting van de schroefdraad zelf; NPT is ook een conische buis met een tandprofielhoek van 60 graden, voornamelijk gebruikt in Noord-Amerika.
V: Hoe drukseenheden omrekenen: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg V: Wat veroorzaakt meestal het doorbranden van solenoïdeklepspoelen?
A: Onjuiste spanning en frequentie, frequente schakeling, pilotkop die vloeistof binnendringt, klepkern- en veerprobleem,
omgeving
heet, zware trillingen etc.
V:
Waar moet op gelet worden bij pneumatische componenten in hoge temperatuur of extreem koude omgevingen?Focus Punt Maatregelen voor Hoge Temperatuur Omgeving
Maatregelen voor Extreem Koude Omgeving Afdichtingen
| Fluororubber, PTFE |
Lage-temperatuur nitril, siliconenrubber, polyurethaan |
Smering |
| Hoge-temperatuur synthetisch vet (lage volatiliteit) |
Lage-temperatuur vet (laag stolpunt, lage viscositeit) |
Luchttoevoer Behandeling |
| Versterk koeling, efficiënte waterverwijdering |
Drogen met ultra-lage dauwpunt (koeling + adsorptie type), verwarmingskabel |
Metalen Componenten |
| Reserveer expansie speling |
Selecteer materialen met taaiheid bij lage temperaturen, voorkom lekkage door koude krimp |
Regelcomponenten |
| Spoelen van hoge hittebestendige kwaliteit, warmteafvoer, laag energieverbruik |
Installeer isolatieboxen, lokale verwarming, voorkom koude condensatie |
Installatie |
| Houd afstand van warmtebronnen, voeg warmte-isolerende platen toe |
Vermijd blootstelling aan wind en sneeuw, wikkel met thermische isolatiematerialen |
