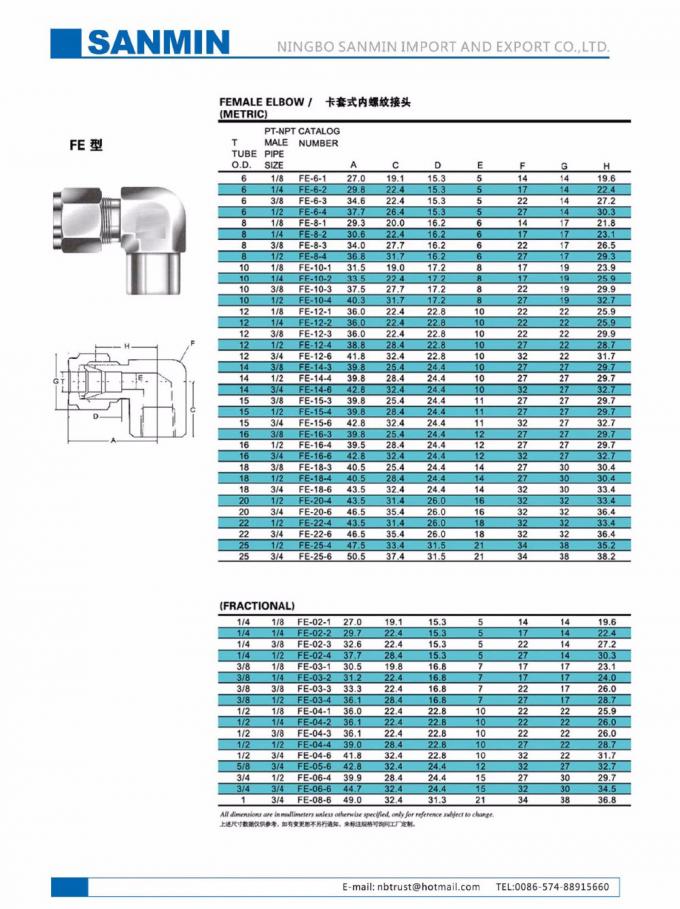

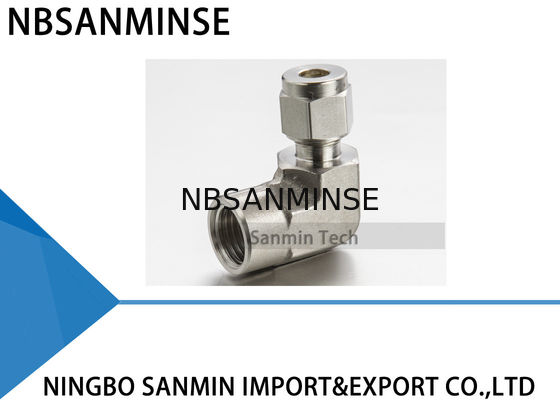

FE Female Elleboog Roestvrij Staal 316L Buiskoppeling Sanitair Koppeling Hoge Kwaliteit Sanmin
Installatie-instructies
Koppelingen worden gemonteerd en met de hand vast geleverd. Demontage voor gebruik kan de toegang van vuil of andere deeltjes toelaten.
1. Steek de buis in de koppeling
Controleer of de buis stevig op de schouder van de koppeling rust en of de moer met de hand vast zit. Op dit punt wordt aanbevolen om een markering aan te brengen op de zeskant die uitsteekt op het koppellichaam. Deze markering dient als indicator voor het startpunt en de juiste aantrekking.
2. Draai de moer vast
1-1/4 omwentelingen van de moer zijn vereist voor 1/4” (6 mm) en hoger (zie Afb. A)
3/4 omwenteling van de moer is vereist voor 3/16” (4 mm) en lager (zie Afb. B)
Herinstallatie instructies
Verbindingen kunnen herhaaldelijk worden losgekoppeld en opnieuw worden gemaakt, zonder verlies van een lekvrije afdichting.
1. Markeer vóór het loskoppelen de positie van de moer ten opzichte van het koppellichaam.
2. Om opnieuw te monteren, gebruik een sleutel om de moer naar de oorspronkelijke positie te draaien.
3. Draai lichtjes aan met een sleutel totdat een lichte toename van het koppel wordt gevoeld.
Buissnijder
Om een lekvrije verbinding te verkrijgen, moet de buis haaks worden gesneden. Een goede buissnijder met het juiste mes voor het buismateriaal wordt aanbevolen.
Probeer de snijtijd niet te verkorten door diepe sneden te maken bij elke omwenteling van de snijder. Dit zal de buis verharden.
Het uiteinde van de buis moet worden ontbraamd om schade aan de koppeling te voorkomen en ervoor te zorgen dat de buis de bodem van de koppeling bereikt.
Waarschuwing
Houd de buis niet in een bankschroef op de plaats waar deze in de koppeling wordt gestoken (de bankschroef zal een afdruk achterlaten op de buis die lekkages kan veroorzaken en ovaliteit kan veroorzaken).
Enkele voorzorgsmaatregelen
1. Buis mag niet over de vloer worden gesleept.
2. Buis mag niet uit een buisrek worden getrokken, vooral niet bij buizen met grote buitendiameter.
Koperen Buis
Als u koperen buis uit een rol gebruikt, houd dan het uiteinde van de buis vast en rol de rol naar buiten, zodat de buis op een plat oppervlak ligt.
Hoge Veiligheid
In toepassingen waar zware omstandigheden en hoge druk bestaan, raden we de volgende installatieprocedures aan:
1. Controleer of de moer met de hand vast zit
2. Steek de buis in (tot de schouder)
3. Draai de moer met een sleutel totdat de buis niet meer vrij draait.
4. Markeer de positie van de moer.
5. Draai de moer 1-1/4 omwentelingen.
Deze methode zorgt ervoor dat, zelfs als de buis OD aan de minimale tolerantie voldoet, de ferrule's contact maken met de buis voor de volledige 1-1/4 omwenteling.
Om maximale betrouwbaarheid en prestaties van de koppeling te garanderen, moet er grote zorg worden besteed aan de selectie van de buis voor elke toepassing.
Buiskiezer
Vier variabelen moeten worden overwogen bij het bestellen van buis voor gebruik met koppelingen:
1. Materiaal
2. Buiswanddikte
3. Buisoppervlakteafwerking
4. Buis hardheid
Buis moet voldoen aan de standaard ASTM A213 of ASTM A269, naadloos zijn en volledig gegloeid.
De buis moet vrij zijn van krassen en geschikt zijn voor buigen en flaren.
Waarom kies ons
1: Monsterbestelling & kleine hoeveelheid bestelling is acceptabel.
2: Aanpassen volgens uw speciale verzoek.
3: Verstrek gratis productinformatie.
4: Betrouwbare kwaliteit gegarandeerd en actieve after-sales service
5: Een jaar kwaliteitsgarantie
V: Zou u gratis monsters kunnen aanbieden?
A: Ja, maar het hangt af van de producten, Neem contact met ons op ina@pneuhydr.com of whatsapp 0086 15168536055
V: Wat is uw zakelijke reikwijdte?
A: Onze zakelijke reikwijdte is de service van exporteur van automatiseringsonderdelen met volle container, en verkoop van luchtcilinders, luchtbronbehandeling, solenoïdekleppen, luchtventielen, gemotoriseerde kleppen, messingkleppen, hydraulische kleppen, hydraulische cilinders, lucht- en oliekoppelingen, drukmeter, etc.V: Welke soorten producten kunt u maken?A: We kunnen veel soorten roestvrij staal, messing, aluminium materiaalverwerking maken. zoals hogedrukventielen / solenoïdekleppen / elektrische kleppen / waterkleppen / pneumatische kleppen / luchtcilinders / hydraulische kleppen / hydraulische accumulatoren producten enzovoort.V: Kan het product worden gemaakt met ons logo en merk?A: Ja, natuurlijk kunnen we dat maken. we zijn al jaren OEM-leverancier en professioneel in het maken. Maar u moet ons de autorisatie geven als dat mogelijk is.V: Kunt u originele beroemde pneumatische en hydraulische, instrumenten merkgoederen leveren? A: Ja, we kunnen leveren zoals Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.V:Is er garantie beschikbaar?A: Ja, normaal gesproken is er een kwaliteitsgarantie van één jaar op producten.
V: Is de connector in Brits of Metrisch systeem? Wat is het verschil tussen PT, NPT en G schroefdraad?A:De G-schroefdraad is cilindrisch en dicht niet zelf af, waardoor extra pakkingen nodig zijn om lekkage te voorkomen. PT en NPT zijn conisch, en de interne en externe schroefdraden worden steeds strakker bij het aandraaien. Afdichting wordt bereikt door de vervorming van de schroefdraden, en afdichtingsmiddel of tape wordt meestal in combinatie gebruikt om het afdichtingseffect te verbeteren.
G-schroefdraad is een cilindrische rechte buis die wordt gebruikt voor niet-afgedichte verbindingen; PT-schroefdraad is een conische buis die afhankelijk is van de vervorming en afdichting van de schroefdraad zelf; NPT is ook een conische buis met een tandprofielhoek van 60 graden, voornamelijk gebruikt in Noord-Amerika.V: Hoe drukseenheden omrekenen: MPa, bar, psi, kg/cm ²? A: 1MPa=10bar≈145psi≈10kgV: Wat veroorzaakt meestal het doorbranden van solenoïdeklepspoelen?A: Onjuiste spanning en frequentie, frequent schakelen, pilotkop die vloeistof binnendringt, klepkern en veerprobleem, hete omgeving, zware trillingen etc.V: Waar moet op gelet worden bij pneumatische componenten in hoge temperatuur of extreem koude omgevingen?Focus PuntMaatregelen voor hoge temperatuur omgevingMaatregelen voor extreem koude omgevingAfdichtingenFluororubber, PTFELage temperatuur nitril, siliconenrubber, polyurethaan
Smering
Hoge temperatuur synthetisch vet (lage volatiliteit)
Lage temperatuur vet (laag stolpunt, lage viscositeit)
Luchttoevoerbehandeling
Ultra-lage dauwpunt droging (koeling + adsorptie type), warmte tracing
Metalen Componenten
Uitbreidingsruimte reserveren
Materialen met taaiheid bij lage temperaturen selecteren, lekkage door koude krimp voorkomen Regelcomponenten
Spoelen van hoge hittebestendige kwaliteit, warmteafvoer, laag stroomverbruik
Isolatiekasten installeren, lokale verwarming, koude condensatie voorkomen
Installatie
Verwijderd houden van warmtebronnen, isolatieplaten toevoegen
Blootstelling aan wind en sneeuw vermijden, isolatiemateriaal aanbrengenKoppelingen slang, mannelijke vrouwelijke messing koppeling, mannelijke vrouwelijke koppeling, pijpkoppeling, kunststof pijpkoppeling, kunststof koppeling, pneumatische koppeling, push koppeling, snelkoppeling, snelle verbinding, snelle koppelingen, SS304, roestvrijstalen koppelingen, roestvrijstalen pijpkoppelingen, T-stuk buiskoppelingen, schroefdraad roestvrijstalen koppelingen, buisconnector, buiskoppeling, pijpverbinding, pijpverbinding, kunststof snelkoppelingen, pneumatische onderdelen, schroefdraadkoppeling, pneumatische koppeling, push-in koppeling, snelheidsregelaars, stopkoppelingen, snelle verbindingsbuiskoppeling, snelheidsregelaars, terugslagkleppen, handkleppen, kogelkranen, hand schuifkoppeling, luchtregelklep, mini koppeling, push-in koppeling, overgangskoppeling, push-on koppeling, knelkoppeling, 316L roestvrijstalen koppeling
