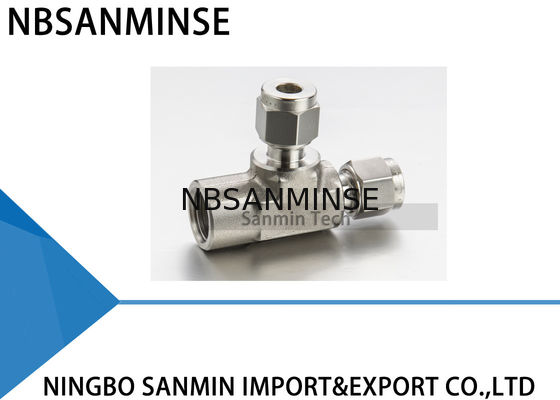

FRT Female T-stuk Roestvrij Staal 316L Buiskoppeling Sanitair Koppeling Hoge Kwaliteit Sanmin
Installatie-instructies
Koppelingen worden gemonteerd en handvast geleverd. Demontage voor gebruik kan vuil of andere deeltjes binnenlaten.
1. Steek de buis in de koppeling
Controleer of de buis stevig op de schouder van de koppeling rust en of de moer handvast zit. Op dit punt wordt aanbevolen om een markering aan te brengen op de zeskant die uitsteekt op het koppelinglichaam. Deze markering dient als indicator voor het startpunt en de juiste aantrekking.
2. Draai de moer vast
1-1/4 omwentelingen van de moer zijn vereist voor 1/4” (6 mm) en groter (zie Afb. A)
3/4 omwenteling van de moer is vereist voor 3/16” (4 mm) en kleiner (zie Afb. B)
Herinstallatie instructies
Verbindingen kunnen herhaaldelijk worden losgekoppeld en opnieuw worden gemaakt, zonder verlies van een lekvrije afdichting.
1. Markeer vóór het loskoppelen de positie van de moer ten opzichte van het koppelinglichaam.
2. Gebruik voor herinstallatie een sleutel om de moer naar de oorspronkelijke positie te draaien.
3. Draai lichtjes aan met een sleutel totdat er een lichte toename van het koppel wordt gevoeld.
Zaagbewerking
Om de buis met een zaag te zagen en rechte uiteinden te krijgen, moet de buis met geleidingsblokken worden gezaagd
Deze zaagmethode vereist het ontbramen van de buisuiteinden.
Buisbehandeling
Krasjes op de buis kunnen lekkages veroorzaken. Het is daarom belangrijk om de buis voorzichtig te behandelen om het risico op lekkages te verminderen.
Enkele voorzorgsmaatregelen
1. Buis mag niet over de vloer worden gesleept.
2. Buis mag niet uit een buisrek worden getrokken, vooral bij buizen met grote buitendiameter
Koperen buizen
Bij gebruik van koperen buizen uit een rol, houd het uiteinde van de buis vast en rol de rol naar buiten, zodat de buis op een plat oppervlak komt te liggen.
Hoge Veiligheid
In toepassingen met zware omstandigheden en hoge druk, raden we de volgende installatieprocedures aan:
1. Controleer of de moer handvast zit
2. Steek de buis in (tot aan de schouder)
3. Draai de moer met een sleutel totdat de buis niet meer vrij draait.
4. Markeer de positie van de moer.
5. Draai de moer 1-1/4 omwentelingen.
Deze methode zorgt ervoor dat, zelfs als de buitendiameter van de buis aan de minimale tolerantie voldoet, de ferrule's contact maken met de buis voor de volledige 1-1/4 omwenteling.
Om maximale betrouwbaarheid en prestaties van de koppeling te garanderen, moet er grote zorg worden besteed aan de selectie van de buis voor elke toepassing
Buisselectie
Vier variabelen moeten worden overwogen bij het bestellen van buizen voor gebruik met koppelingen:
1. Materiaal
2. Wanddikte van de buis
3. Oppervlakteafwerking van de buis
4. Hardheid van de buis
De buis moet voldoen aan de standaard ASTM A213 of ASTM A269, naadloos zijn en volledig gegloeid.
De buis moet vrij zijn van krassen en geschikt zijn voor buigen en flaren.
Waarom kies je voor ons
1: Grote voorraad voor snelle verzending.
2: Hoge kwaliteit met een concurrerende prijs.
3: Sample bestelling & kleine hoeveelheid bestelling is acceptabel.
4: Maatwerk volgens uw speciale verzoek.
5: Verstrek gratis productinformatie.
V: Kunt u gratis monsters aanbieden?
A: Ja, maar het hangt af van de producten, Neem contact met ons op ina@pneuhydr.com of whatsapp 0086 15168536055
V: Wat is uw bedrijfsbereik?
A: Ons bedrijfsbereik isservice van exporteur van automatiseringsonderdelen met volle container, en verkoopluchtcilinder, luchtbronbehandeling, magneetventiel,luchtventiel,gemotoriseerd ventiel, Messing ventiel, hydraulisch ventiel, hydraulische cilinder, lucht en olie koppeling, drukmeter enz.
V:Welke soorten producten kunt u maken?A: We kunnen veel soorten roestvrij staal maken
,messing, aluminium materiaalverwerking.zoals hogedrukVentiel / magneetventiel / elektrisch ventiel / waterklep/pneumatisch ventiel/luchtcilinder/hydraulisch ventiel/hydraulische accumulator producten enzovoort.V: Kan het product worden gemaakt met ons logo en merk?
A: Ja, natuurlijk kunnen we dat doen. we zijn al jaren OEM-leverancier en professioneel in het maken. Maar u moet ons de autorisatie geven als dat mogelijk is.
V: Kunt u originele beroemde pneumatische en hydraulische, instrumenten merkgoederen leveren?
A: Ja, we kunnen Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser enz. leveren.
V:
Waar moet op gelet worden bij pneumatische componenten in omgevingen met hoge of extreem lage temperaturen? A: Ja, normaal gesproken is er een kwaliteitsgarantie van één jaar op producten.
V: Is de connector in Brits of metrisch systeem? Wat is het verschil tussen PT, NPT en G schroefdraad?
A:
De G-schroefdraad is cilindrisch en dicht niet zelf af, waardoor extra pakkingen nodig zijn om lekkage te voorkomen. PT en NPT zijn conisch, en de interne en externe schroefdraden worden steeds strakker bij het aandraaien. Afdichting wordt bereikt door de vervorming van de schroefdraden, en afdichtingsmiddel of tape wordt meestal in combinatie gebruikt om het afdichtingseffect te verbeteren G-schroefdraad is een cilindrische rechte buis die wordt gebruikt voor niet-afgedichte verbindingen; PT-schroefdraad is een conische buis die afhankelijk is van de vervorming en afdichting van de schroefdraad zelf; NPT is ook een conische buis met een tandprofielhoek van 60 graden, voornamelijk gebruikt in Noord-Amerika
V: Hoe drukseenheden omrekenen: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
V: Wat veroorzaakt meestal het doorbranden van magneetventielspoelen?
A: Onjuiste spanning en frequentie, frequent schakelen, pilotkop die vloeistof binnendringt, ventielkern en veerprobleem,
omgevingheet, zware trillingen etc. V:
Waar moet op gelet worden bij pneumatische componenten in omgevingen met hoge of extreem lage temperaturen? Focuspunt
| Tegenmaatregelen voor omgevingen met hoge temperaturen |
Tegenmaatregelen voor extreem koude omgevingen |
Afdichtingen |
| Fluororubber, PTFE |
Lage-temperatuur nitril, siliconenrubber, polyurethaan |
Smering |
| Synthetisch vet voor hoge temperaturen (lage vluchtigheid) |
Vet voor lage temperaturen (laag stolpunt, lage viscositeit) |
Behandeling van de luchttoevoer |
| Versterk koeling, efficiënte waterverwijdering |
Drogen met ultralage dauwpunt (koeling + adsorptietype), warmtegeleiding |
Metalen componenten |
| Reserveer expansieruimte |
Selecteer materialen met taaiheid bij lage temperaturen, voorkom lekkage door koude krimp |
Regelcomponenten |
| Hoge hittebestendige spoelen, warmteafvoer, laag stroomverbruik |
Installeer isolatieboxen, lokale verwarming, voorkom koude condensatie |
Installatie |
| Houd afstand van warmtebronnen, voeg warmte-isolerende platen toe |
Vermijd blootstelling aan wind en sneeuw, wikkel met thermisch isolerende materialen |
