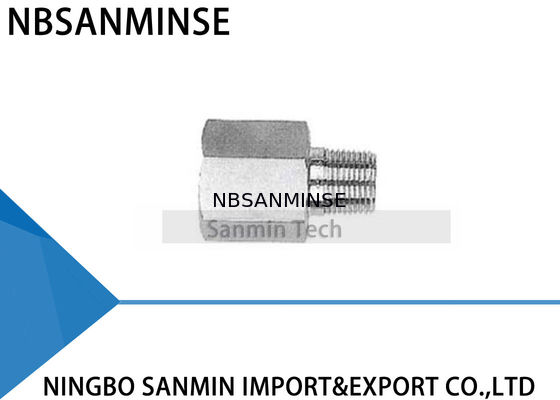

RA Type Reducer Adapter Roestvrij Staal 316L Buiskoppeling Sanitair Koppeling Hoge Kwaliteit Sanmin
Installatie-instructies
Koppelingen worden gemonteerd en handvast geleverd. Demontage voor gebruik kan vuil of andere deeltjes binnenlaten
1. Plaats de buis in de koppeling
Controleer of de buis stevig op de schouder van de koppeling rust en of de moer handvast zit. Op dit punt wordt aanbevolen om een markering aan te brengen op de zeskant die uitsteekt op het koppelinglichaam. Deze markering dient als indicator voor het startpunt en de juiste aantrekking.
2. Draai de moer vast
1-1/4 omwentelingen van de moer zijn vereist voor 1/4” (6 mm) en hoger (zie Afb. A)
3/4 omwenteling van de moer is vereist voor 3/16” (4 mm) en lager (zie Afb. B)
Herinstallatie Instructies
Verbindingen kunnen herhaaldelijk worden losgekoppeld en opnieuw worden aangesloten, zonder verlies van een lekvrije afdichting.
1. Markeer vóór het loskoppelen de positie van de moer ten opzichte van het koppelinglichaam.
2. Gebruik voor herinstallatie een sleutel om de moer naar de oorspronkelijke positie te draaien.
3. Draai lichtjes aan met een sleutel totdat er een lichte stijging in koppel wordt gevoeld.
Buis Snijder
Om een lekvrije verbinding te verkrijgen, moet de buis recht worden afgesneden. Een goede kwaliteit buissnijder met het juiste mes voor het buismateriaal wordt aanbevolen.
Probeer de snijtijd niet te verkorten door met elke omwenteling van de snijder diepe sneden te maken. Dit zal de buis verharden.
Het uiteinde van de buis moet worden ontbraamd om schade aan de koppeling te voorkomen en ervoor te zorgen dat de buis de bodem van de koppeling bereikt.
Waarschuwing
Houd de buis niet in een bankschroef op de plaats waar deze in de koppeling wordt gestoken (de bankschroef zal een afdruk achterlaten op de buis die lekkages kan veroorzaken en ovaliteit kan veroorzaken).
Enkele voorzorgsmaatregelen die moeten worden genomen
1. Buis mag niet over de vloer worden gesleept.
2. Buis mag niet uit een buisrek worden getrokken, vooral niet bij buizen met grote buitendiameter
Inspectie Buis
Gebruik: Dit is een "No-Go" meter en moet als volgt worden gebruikt:
Maak de koppeling vast volgens de volgende instructies: 1/4 inch (6 mm), 3/8 inch, 1/2 inch (12 mm) - maak 1-1/4 omwentelingen vanaf handvast. Controleer de opening tussen de moer en het lichaam met de juiste maat meter. Als de meter gemakkelijk in de opening glijdt, draai de moer verder aan totdat de meter niet meer in de opening kan komen
Hoge Veiligheid
In toepassingen waar strenge omstandigheden en hoge druk bestaan, raden we de volgende installatieprocedures aan:
1. Controleer of de moer handvast zit
2. Plaats de buis (tot aan de schouder)
3. Draai de moer met een sleutel totdat de buis niet meer vrij draait.
4. Markeer de positie van de moer.
5. Draai de moer 1-1/4 omwentelingen.
Deze methode zorgt ervoor dat zelfs als de buis OD op de minimale tolerantie is, de ferrule's contact zullen maken met de buis voor de volledige 1-1/4 omwenteling.
Om maximale betrouwbaarheid en prestaties van de koppeling te garanderen, moet er grote zorg worden besteed aan de selectie van de buis voor elke toepassing
Waarom kies ons
1: Diverse stijlen voor elk product en complete pneumatische productseries.
2: Aanpassen aan uw speciale verzoek.
3: Gratis productinformatie verstrekken.
4: Betrouwbare kwaliteit gegarandeerd en actieve after-sales service
5: Grote voorraad voor snelle verzending.
V: Kunt u gratis monsters aanbieden?
A: Ja, maar het hangt af van de producten, Neem contact met ons op ina@pneuhydr.com of whatsapp 0086 15168536055
V: Wat is uw bedrijfsbereik?
A: Ons bedrijfsbereik isservice van exporteur automatiseringsonderdelen met volle container, en verkoopluchtcilinder, luchtbronbehandeling, solenoïdeklep,luchtventiel,gemotoriseerde klep, Messing klep, hydraulische klep, hydraulische cilinder, lucht en olie koppeling, drukmeter etc.
V:Welke soorten producten kunt u maken?A: We kunnen veel soorten roestvrij staal maken
,messing, aluminium materiaalverwerking.zoals hogedrukKlep / solenoïdeklep / elektrische klep / waterklep/pneumatische klep/luchtcilinder/hydraulische klep/hydraulische accumulatorproducten enzovoort.V: Kan het product worden gemaakt met ons logo en merk?
A: Ja, natuurlijk kunnen we dat maken. We zijn al jaren OEM-leverancier en professioneel in het maken. Maar u moet ons de autorisatie geven als dat mogelijk is.
V: Kunt u originele beroemde pneumatische en hydraulische, instrumenten merkgoederen leveren?
A: Ja, we kunnen leveren zoals Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.
V:
Waar moet op gelet worden bij pneumatische componenten in omgevingen met hoge of extreem lage temperaturen? A: Ja, normaal gesproken is er een kwaliteitsgarantie van één jaar op producten.
V: Is de connector in Brits of metrisch systeem? Wat is het verschil tussen PT, NPT en G schroefdraad?
A:
De G-schroefdraad is cilindrisch en dicht niet zelf af, waardoor extra pakkingen nodig zijn om lekkage te voorkomen. PT en NPT zijn conisch, en de interne en externe schroefdraden worden steeds strakker bij het aandraaien. Afdichting wordt bereikt door de vervorming van de schroefdraden, en afdichtingsmiddel of tape wordt meestal in combinatie gebruikt om het afdichtingseffect te verbeteren G-schroefdraad is een cilindrische rechte buis die wordt gebruikt voor niet-afgedichte verbindingen; PT-schroefdraad is een conische buis die afhankelijk is van de vervorming en afdichting van de schroefdraad zelf; NPT is ook een conische buis met een tandprofielhoek van 60 graden, voornamelijk gebruikt in Noord-Amerika
V: Hoe drukseenheden omrekenen: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
V: Wat veroorzaakt meestal het doorbranden van solenoïdeklepspoelen?
A: Onjuiste spanning en frequentie, frequente schakeling, pilotkop die vloeistof binnendringt, klepkern en veerprobleem,
omgevingheet, zware trillingen etc. V:
Waar moet op gelet worden bij pneumatische componenten in omgevingen met hoge of extreem lage temperaturen? Focus Punt
| Tegenmaatregelen voor hoge temperatuur omgeving |
Tegenmaatregelen voor extreem koude omgeving |
Afdichtingen |
| Fluororubber, PTFE |
Lage-temperatuur nitrile, siliconenrubber, polyurethaan |
Smering |
| Hoge-temperatuur synthetisch vet (lage volatiliteit) |
Lage-temperatuur vet (laag stolpunt, lage viscositeit) |
Luchttoevoer Behandeling |
| Versterk koeling, efficiënte waterverwijdering |
Drogen met ultra-lage dauwpunt (koeling + adsorptie type), warmte tracing |
Metalen Componenten |
| Reserveer expansie speling |
Selecteer materialen met taaiheid bij lage temperaturen, voorkom lekkage door koude krimp |
Regelcomponenten |
| Hoge hittebestendige spoelen, warmteafvoer, laag stroomverbruik |
Installeer isolatieboxen, lokale verwarming, voorkom koude condensatie |
Installatie |
| Houd uit de buurt van warmtebronnen, voeg warmte-isolatieplaten toe |
Vermijd blootstelling aan wind en sneeuw, wikkel met thermische isolatiematerialen |
