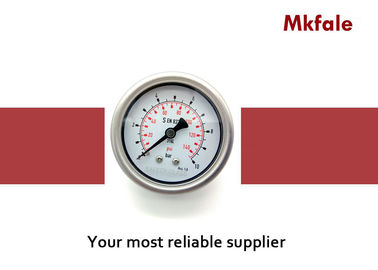

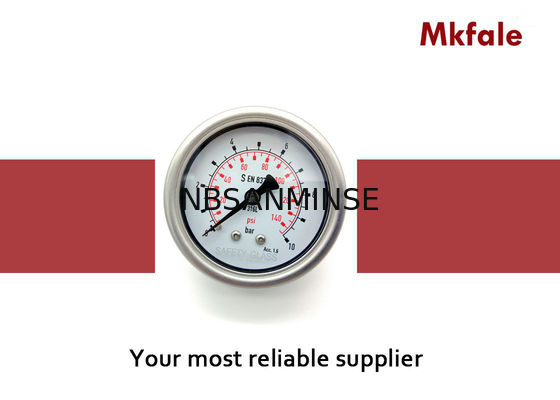

63B / L 2,5 inch vloeistofgevulde brandstofdrukmeter laserlassen met CE-certificaat
Tabel met technische specificaties
| LASERLASEN DRUKMETER VOLLEDIG ROESTVRIJ STAAL |
SMSS |
| Toepassing |
De SMSS-serie is een drukmanometer met een premium ontwerp en volledig roestvrijstalen constructie, vloeistof
vulbaar en met diverse opties gebruikt in extreem corrosieve en zware omgevingen. SMSS-serie
kan worden gecombineerd met de meeste accessoires zoals membraanchemische
afdichting, sifon, demper, etc. om het gebruik ervan verder uit te breiden. Gebruikelijk in proces
industrieën, mijnbouw, energiecentrales, staalfabrieken, pulp & papier, water & riolering, petrochemische
installaties, etc.
|
| Kenmerken |
Nauwkeurigheidsklasse 1.0, breed toepassingsgebied
Volledig roestvrijstalen constructie, afneembaar systeem met achter- en voorflens
Bajonetsluiting kastontwerp, overdruk tot 30% van de volle schaal
Standaard restrictieschroef, uitstekende trillingsbestendigheid met vloeistofvulling
Ontwerpschaalbereiken tot 600 bar
|
| Technische specificaties |
Nominale maat |
63, 100, 150, 200 en 250 mm |
| Nauwkeurigheidsklasse |
Klasse 1.0 |
| Ingress Protection. |
IP65 (weerbestendig) |
| Aansluitmaat |
G1/4, G1/2 of NPT of andere |
| Schaalbereik |
Druk 0..600 bar (SMSS-serie), Vacuüm -1 bar..0, Combinatie -1..24 bar |
| Vulling |
Droog of vloeistofgevuld |
| Vorm van het buiselement |
P≤100 bar in c-buis, P＞100 bar in helicoil |
| Bedrijfstemperatuur |
Omgevingstemperatuur -10° ..+70° C, Mediumtemperatuur 70° C Max. |
| Temperatuur |
Extra fout wanneer de temperatuur van het drukelement
afwijkt van de referentietemperatuur +20° C(+68° F), wees ±0,4%/10° C(50° F) stijgend of dalend
|
| Overdruklimiet |
130% van V.S.P≤100 bar, 115% van V.S.P＞100 bar |
| Schaalverdeling |
Zwarte gradatie op wit voor enkel bereik, zwarte en rode gradatie op wit voor dubbele bereiken |
| Ontwerpmateriaal |
Behuizing en ring |
SS304 |
| Gevoelig element |
SS316L |
| Aansluiting |
SS316L |
| Venster |
Plat instrumentglas of gelaagd glas |
| Vensterpakking |
Industriële rubberen afdichting |
| Wijzer |
Zwart geverfd aluminium |
| Wijzerplaat |
Aluminiumlegering |
| Montagecode |
L:Onderste ingang, W:Onderkant met achterflens, B:Achterste ingang
F:Achterkant met voorflens, Z:Achterkant met beugel
|
Waarom voor ons kiezen
1: Grote voorraad voor snelle verzending.
2: Hoge kwaliteit met concurrerende prijs.
3: Monsterbestelling & kleine hoeveelheid bestelling is acceptabel
4: Betrouwbare kwaliteit gegarandeerd en actieve after-sales service
5: 12-18 maanden kwaliteitsgarantie
V: Zou u gratis monsters kunnen aanbieden?
A: Ja, maar het hangt af van de producten, Neem contact met ons op ina@pneuhydr.com of whatsapp 0086 15168536055
V: Wat is uw bedrijfsbereik?
A: Ons bedrijfsbereik isservice van exporteur automatisering onderdelen met volle container, en verkoopluchtcilinder, luchtbronbehandeling, solenoïdeklep,luchtventiel,gemotoriseerde klep, Messingklep, hydraulische klep, hydraulische cilinder, lucht en olie fitting, drukmanometer enz.
V:Welke soorten producten kunt u maken?A: We kunnen veel soorten roestvrij staal maken
,messing, aluminium materiaalverwerking.zoals hogedrukklep / solenoïdeklep / elektrische klep / waterklep/pneumatische klep/luchtcilinder/hydraulische klep/hydraulische accumulatorproducten enzovoort.V: Kan het product worden gemaakt met ons logo en merk?
A: Ja, natuurlijk kunnen we dat maken. We zijn al jaren OEM-leverancier en professioneel in het maken. Maar u moet ons de autorisatie geven als dat mogelijk is.
V: Kunt u originele beroemde pneumatische en hydraulische, instrumenten merkgoederen leveren?
A: Ja, we kunnen leveren zoals Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.
V:
Waar moet op gelet worden bij pneumatische componenten in omgevingen met hoge temperaturen of extreem koude omgevingen? A: Ja, normaal gesproken is er een kwaliteitsgarantie van één jaar op producten.
V: Is de connector in Brits of metrisch systeem? Wat is het verschil tussen PT, NPT en G-schroefdraad?
A:
De G-schroefdraad is cilindrisch en sluit niet zelf af, waardoor extra pakkingen nodig zijn om lekkage te voorkomen. PT en NPT zijn conisch, en de interne en externe schroefdraden worden steeds strakker bij het aandraaien. Afdichting wordt bereikt door de vervorming van de schroefdraden, en afdichtingsmiddel of tape wordt meestal in combinatie gebruikt om het afdichtingseffect te verbeteren G-schroefdraad is een cilindrische rechte pijp die wordt gebruikt voor niet-afgedichte verbindingen; PT-schroefdraad is een conische buis die afhankelijk is van de vervorming en afdichting van de schroefdraad zelf; NPT is ook een conische buis met een tandprofielhoek van 60 graden, voornamelijk gebruikt in Noord-Amerika
V: Hoe drukunits omrekenen: MPa, bar, psi, kg/cm ²?
A: 1 MPa=10 bar≈145 psi≈10 kg
V: Wat veroorzaakt meestal het doorbranden van de spoelen van een magneetklep?
A: Onjuiste spanning en frequentie, frequent schakelen, pilotkop die vloeistof binnendringt, klepkern en veerprobleem,
omgevingheet, zware trillingen etc. V:
Waar moet op gelet worden bij pneumatische componenten in omgevingen met hoge temperaturen of extreem koude omgevingen? Focuspunt
| Tegenmaatregelen voor omgevingen met hoge temperaturen |
Tegenmaatregelen voor extreem koude omgevingen |
Afdichtingen |
| Fluororubber, PTFE |
Lage-temperatuur nitril, siliconenrubber, polyurethaan |
Smering |
| Synthetisch vet voor hoge temperaturen (lage volatiliteit) |
Vet voor lage temperaturen (laag vriespunt, lage viscositeit) |
Behandeling van de luchttoevoer |
| Versterk koeling, efficiënte waterverwijdering |
Drogen met ultralage dauwpunt (koeling + adsorptietype), warmtegeleiding |
Metalen componenten |
| Reserveer expansieruimte |
Selecteer materialen met taaiheid bij lage temperaturen, voorkom lekkage door koude krimp |
Regelcomponenten |
| Spoelen van hoge hittebestendige kwaliteit, warmteafvoer, laag stroomverbruik |
Installeer isolatieboxen, lokale verwarming, voorkom koude condensatie |
Installatie |
| Houd uit de buurt van warmtebronnen, voeg warmte-isolerende platen toe |
Vermijd blootstelling aan wind en sneeuw, wikkel met thermisch isolerende materialen |
|
