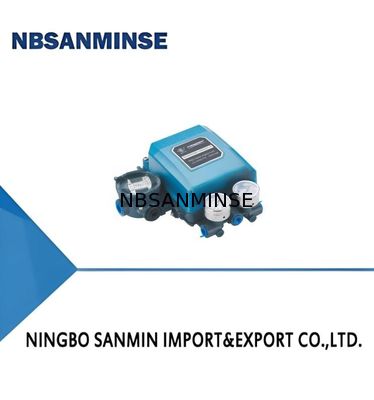

EP6000 Sanmin-serie Locator voor elektrische en gasklep Optimale luchtvochtigheidsbereik voor industriële omgevingen

1Geschikt voor kleine capaciteit en grote capaciteit van actuatoren.
2, Versterker, gasverbruik is klein, grote capaciteit.
3Kan de uit-uit-kenmerken kiezen.
4, Eenmalige actuator in reactiebeheersing, positieve actietype versterker
gemakkelijk te transformeren in een reactieversterker.
5De druk van het explosiebestendige type kan in het veld worden ingesteld.
6, intrinsiek veilig heeft een breed bereik van de structuur van het gebouw.

4-20mA gelijkstroom

Procescontrole kan worden uitgevoerd

Aanpassingsbereik: 4-12,12-20mA gelijkstroom

Versterker

Een combinatie van actuatoren met een enkel- en een dubbel-actietype; een enkel- en een dubbel-actietype

de versterker kan gemakkelijk worden omgezet in een reactietype versterker (als het ingangssignaal toeneemt, daalt de uitgangsdruk).

Luchtverbruik

De uitgangsgasconsumptie onder luchtdruk van 50%.Eenvoudig werkend type: 5Nl/min bij 140KPa luchttoevoer

Dubbelwerkend type: 15 Nl/minat 400 KPa luchttoevoer.

De grootste verwerkingscapaciteit

Prestaties

Eenmalige actuator

Lineariteit +1,0% van Volledige slag

Hysteresis 0,5% van de volledige slag

Reactie: 0,1% van de volledige slag

Herhalingsnauwkeurigheid: 0,2% van de volledige slag

Verandering van de luchtdruk van de fout.f......... 0,1% / 10 K Pa

Doppelwerkende actuator

Lineariteit +1,5% van de volledige slag

Hysteresis: 0,8% van de volledige slag

Reactie: 0,2% van de volledige slag

Herhaling van de nauwkeurigheid00,3% van Volledige slag

Verandering van de luchtdruk van de fout.........00,4%6/10KPa

Het bovenstaande beeld geeft de prestaties weer van de positioner op een aandrijflijn zonder klep.

Sstructuurvorm

Buiten waterdicht type (veiligheidstype) e Ex eIT6 Gb, IP65 drukbestendig ontploffingsdicht type (explosieve type) d Ex dIBT6 Gb

Intrinsiek veilig (veilig) i Ex iaICT6 Gb

Elektrische interface

EP6

1 Vlamwerend Ex

dIIBT6 G

AS met correlatie

overeenkomstige combinatie

luchtfilterdrukverlagend klep

2 Tipe verhoogde veiligheid

e Ex d IT6 Gb, IP65

2 kwartdraai

actuatoren:

standaard
