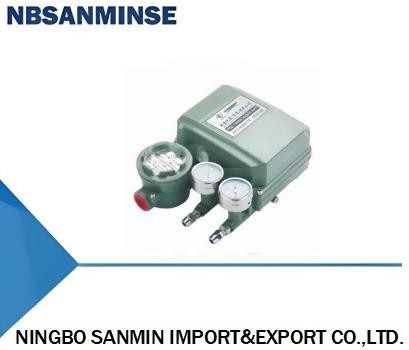

ZPD-serie elektrische en gas klep-locator
|
 |
QZD2000 De functie van de elektrisch-gasomvormer is om het elektrische signaal dat door de regelaar wordt afgegeven, om te zetten in een gassignaal.
ZPD2000 Serie elektrische-gas kleppositionering en het klepgebruik, het elektrische signaal van de regelaar, omgezet in het klepgassignaal van de aandrijving, kan de pakkingfunctie en de klepsteelwrijving en de onbalanskracht van de klepkern door mediumdruk overwinnen, de klepactiesnelheid verbeteren, om ervoor te zorgen dat de regelaar volgens het correcte uitgangssignaal van de regelaar positioneert.
|
| Intrinsieke fout |
+1% (Enkelwerkend); +1,5% (Dubbelwerkend) |
| Hysterese fout |
1% (Enkelwerkend): 1,5% (Dubbelwerkend) |
| Dode band |
0,4% (Enkelwerkend); 0,8% (Dubbelwerkend) |
| Nominale slag |
0-(10-100) mm; 0-(50-75° - 90°) Hoekslag |
| Luchtdruk |
0,14-0,55 MPa |
| Uitgangsdruk |
4-20mA.DC: 0-10mA.DC (Scheidbaar proces) |
| Uitgangsdruk |
0,02-0,5 MPa |
| Luchtverbinding |
Enkelwerkend type: 450L/u (Gasvoorziening 0,14 MPa) Dubbelwerkend type: 3600L/u (Gasvoorziening 0,55 MPa) |
| Uitgangskarakteristiek |
Lineair, Gelijk percentage |
| Omgevingstemperatuur |
-35~+60℃ -20~+60℃ (Intrinsiek veilige type) |
| Relatieve vochtigheid |
10%~90% |
| Ingangsweerstand |
4-20mA.DC 300+100 (20℃ tijd) 0-10mA.DC 1000+300 (20℃ tijd) |
| Luchttoevoeraansluiting |
M10x1, p6 Messing aansluiten |
| Voedingsinterface |
NPT1/2 (M22x1,5) |
| Behuizingsmateriaal |
Aluminiumlegering |
| Totale afmetingen |
203×160×105 mm |
| Gewicht |
2,8 kg |
| ModelActietype |
Ingangssignaal |
Uitgangsdruk |
Ex.behuizingQZD2 |
1 Enkelwerkend |
|
1 4~20mADC
|
1 0,02-0,1 MPa (of) 0-0,5 MPa (standaard) |
D Vlamdovend type |
2 Dubbelwerkend |
2 Relaisignalen 4-12; 12-20mADC |
| 2 0,04-0,2 MPa |
E Weerbestendig type |
3 0-10mA.DC |
3 0,08-0,2 MPa |
|
I Ex ia IICT6 GB Intrinsiek veilige vlamdovende type |
4 Relaisignalen 0-5; 5-10mA.DC |
V: Kunt u gratis monsters aanbieden? |
|
A: Ja, |
|
|
maar het hangt af van de producten,
Neem contact met ons op ina@pneuhydr.com of whatsapp 0086 15168536055 V: Wat is uw bedrijfsbereik? A: Ons bedrijfsbereik is
service van exporteur automatiseringsonderdelen met volle container, en verkoop
luchtcilinder, luchtbronbehandeling, solenoïdeklep,luchtventiel,gemotoriseerde klep, Messing klep, hydraulische klep, hydraulische cilinder,lucht en olie fitting , drukmeter enz.V:Welke soorten producten kunt u maken?
A: We kunnen veel soorten roestvrij staal maken,messing, aluminium
materiaalverwerking.zoals hoge drukklep / solenoïdeklep / elektrische klep /waterklep/pneumatische klep /luchtcilinder/hydraulische klep/hydraulische accumulatorproducten enzovoort.V: Kan het product worden gemaakt met ons logo en merk?A: Ja, natuurlijk kunnen we dat maken. We zijn al jaren OEM-leverancier en professioneel om dat te doen. Maar u moet ons de autorisatie geven als dat mogelijk is.V: Kunt u originele beroemde pneumatische en hydraulische, instrumenten merkgoederen leveren?
A: Ja, we kunnen leveren zoals Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.
V:
Is er garantie beschikbaar?
A: Ja, normaal gesproken is er een garantie van één jaar op de producten.
Tegenmaatregelen voor omgevingen met hoge temperaturen A:
De G-schroefdraad is cilindrisch en sluit niet zelf af, waardoor extra pakkingen nodig zijn om lekkage te voorkomen. PT en NPT zijn conisch, en de interne en externe schroefdraad worden steeds strakker bij het aandraaien. De afdichting wordt bereikt door de vervorming van de schroefdraad, en afdichtingsmiddel of tape wordt meestal gebruikt om het afdichtingseffect te verbeteren.
G-schroefdraad is een cilindrische rechte pijp die wordt gebruikt voor niet-afgedichte verbindingen; PT-schroefdraad is een conische buis die afhankelijk is van de vervorming en afdichting van de schroefdraad zelf; NPT is ook een conische buis met een tandprofielhoek van 60 graden, voornamelijk gebruikt in Noord-Amerika.
V: Hoe drukseenheden omrekenen: MPa, bar, psi, kg/cm²? A: 1 MPa=10 bar ≈ 145 psi ≈ 10 kg
V: Wat veroorzaakt meestal het doorbranden van de spoelen van een magneetklep?
A: Onjuiste spanning en frequentie, frequent schakelen, pilotkop die vloeistof binnendringt, klepkern en veerprobleem,
omgeving
heet, zware trillingen etc.
V:Waar moet op gelet worden bij pneumatische componenten in omgevingen met hoge of extreem lage temperaturen? Focuspunt
Tegenmaatregelen voor omgevingen met hoge temperaturen Tegenmaatregelen voor extreem koude omgevingen
| Afdichtingen |
Fluororubber, PTFE |
Lage-temperatuur nitril, siliconenrubber, polyurethaan |
| Smering |
Synthetisch vet voor hoge temperaturen (lage volatiliteit) |
Vet voor lage temperaturen (laag stolpunt, lage viscositeit) |
| Behandeling van de luchttoevoer |
Koeling versterken, efficiënte waterverwijdering |
Drogen met ultralage dauwpunt (koeling + adsorptietype), warmtegeleiding |
| Metalen componenten |
Uitbreidingsruimte reserveren |
Selecteer materialen met taaiheid bij lage temperaturen, voorkom lekkage door koude krimp |
| Besturingscomponenten |
Spoelen met hoge hittebestendige graad, warmteafvoer, laag stroomverbruik |
Installeer isolatieboxen, lokale verwarming, voorkom koude condensatie |
| Installatie |
Houd afstand van warmtebronnen, voeg warmte-isolerende platen toe |
Vermijd blootstelling aan wind en sneeuw, wikkel met thermisch isolerende materialen |
|
|
|
