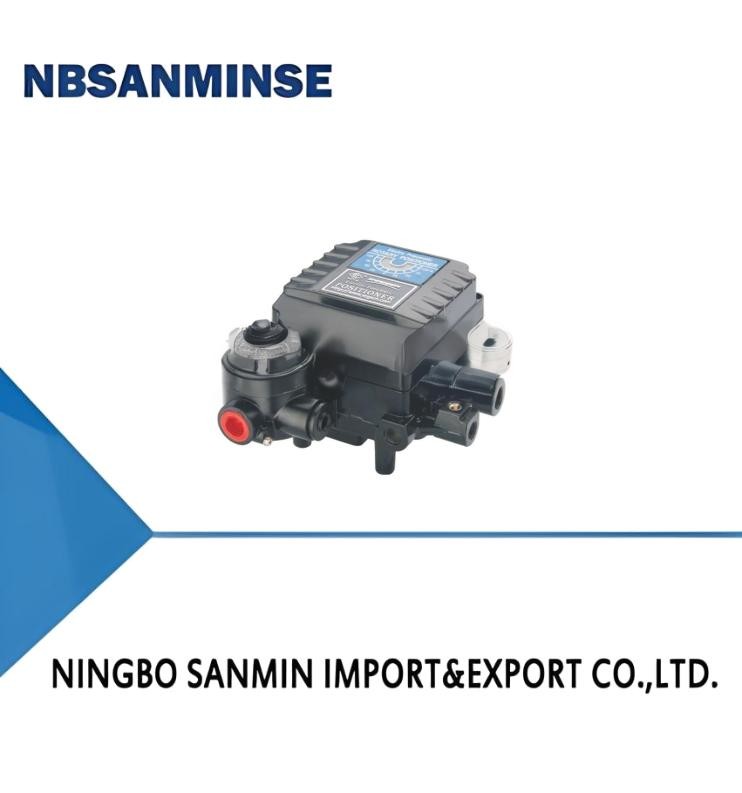

| CN1000 serie elektrische en gasafsluiter locator |
|
|
1. Door de CE-certificering.
2. Door de explosieveilige graad (Ex iaⅡBT6 Gb, Ex dmbⅡBT6 Gb, Ex dmbⅡCT6 Gb).
3. Door de IP66-classificatiecertificering.
4. Met hoge trillingen (geen invloed binnen 5-200 Hz).
5. Elektrische interfaces zijn poreus, naar elke richting conversie.
6. Kalibratie is eenvoudig, gemakkelijk te implementeren, reactie conversie.
7. Geen noodzaak om te veranderen, 1/2 gelijke delen kunnen controle voltooien.
8. Modulaire structuurontwerp voor onderdelen, gemakkelijk te repareren en te onderhouden.
9. Gemakkelijk voor feedbackverbinding.
|
Eerst, Productoverzicht
De CN1000 serie elektrische positioner en pneumatische regelklep vormen een gesloten regelkring. Om het DC-stroomsignaal van het regelsysteem om te zetten naar de aandrijfletter van de gasregelklepactie. Tegelijkertijd, volgens de feedbackregelaar van de opening, kan de kleppositie correct worden gepositioneerd volgens de systeemuitvoerregelsignalen. De elektrische locator is verkrijgbaar in het type enkelwerkend (veerretourtype) en dubbelwerkende pneumatische actuatoren. |
| Model |
CN1000L
|
CN1000R |
Project |
Recht slag
|
Hoek slag
|
| Enkelwerkend |
Dubbelwerkend |
Enkelwerkend |
Dubbelwerkend |
| Input signaal |
4~20mA DC |
Voeding druk |
1.4~7kgf/cm2(20~100psi) |
| Impedantie |
250±15Ω |
Slag |
10~150mm 0~90° |
| Trachea interface |
NPT1/4 |
Voedingsinterface |
NPT1/2(G1/2) |
| Pressure gauge inter |
NPT1/8 |
Explosieveilige graad |
Ex dmbⅡB(C)T6 Gb Ex iaⅡB(C)T6 Gb |
| Protection graad |
IP66 |
Lineariteit |
±1%F.S ±2%FS |
| Omgevingstemperatuur |
-20℃~70℃ |
Hysterese |
±1%F.S |
| Sensitiviteit |
±0.2%F.S±0.5%F.S |
Air verbruik |
3LPM(Sup=1.4kgf/cm2,20psi) |
| Herhaalbaarheid |
±0.5% |
Flow capaciteit |
80LPM(Sup=1.4kgf/cm2,20psi) |
| Materiaal |
Gegoten aluminium |
| Weight |
2.7kg(6 lb) 2.8kg(6.2 Ib) |
|
CN1000
|
L lineair |
S Enkelwerkend |
M Ex dmb ⅡBT 6 Gb |
1 10 ~ 40 mm(rectilijnig type)
M6x40L (Roterend type)
|
1
Actuator volume is minder dan 90cm³
|
0 Nee |
| R Roterend type |
D Dubbelwerkend |
C Ex dmbⅡC T6 Gb |
2 40 ~ 70 mm(rectilijnig type)
M6x63L (Rotatie)
|
2 Actuator volume 90 tot 180 cm ³ |
1 +PTM(Ingebouwde kleppositie.feedback) |
|
_____
|
_____
|
I Ex ia ⅡB T6 Gb |
3 70~100mm(lineair)
M8x40L (Roterend type)
|
3 Actuator volume is groter dan 180cm³ |
2 +PTM(Externe kleppositie feedback) |
|
_____
|
_____
|
P Ex iaⅡC T6 Gb |
4 100~130mm(lineair)
M8x63L (Roterend type)
|
_____
|
3 +L/S(Ingebouwde eindschakelaar) |
|
_____
|
_____
|
N Niet explosieveilig
|
5 130~150mm(lineair)
NAMUR (Roterend type)
|
_____
|
4 +L/S(Externe eindschakelaar) |
|
_____
|
_____
|
_____
|
_____
|
_____
|
5 +PTM+L/S(Ingebouwde kleppositie.feedback.en eindschakelaar) |
V: Kunt u gratis monsters aanbieden?
A: Ja, maar het hangt af van de producten, Neem contact met ons op ina@pneuhydr.com of whatsapp 0086 15168536055
V: Wat is uw zakelijke reikwijdte?
A: Onze zakelijke reikwijdte is service van exporteur automatisering onderdelen met volle container, en verkoop luchtcilinder, luchtbronbehandeling, solenoïdeklep, luchtklep, gemotoriseerde klep, Messingklep, hydraulische klep, hydraulische cilinder, lucht en olie fitting, drukmeter enz.
V: Wat voor producten kunt u maken?
A: We kunnen veel soorten roestvrij staal maken, messing, aluminium materiaalverwerking.zoals hoge druk klep / solenoïdeklep / elektrische klep / waterklep/pneumatische klep/luchtcilinder/hydraulische klep/hydraulische accumulator producten enzovoort.
V: Kan het product worden gemaakt met ons logo en merk?
A: Ja, natuurlijk, we kunnen het maken. we zijn al jaren OEM-leverancier en professioneel in het maken. Maar u moet ons de autorisatie geven als het mogelijk is.
V: Kunt u originele beroemde pneumatische en hydraulische, instrumenten merkgoederen leveren?
A: Ja, we kunnen leveren zoals Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.
V: Is er garantie beschikbaar?
A: Ja, normaal gesproken is er een kwaliteitsgarantie van één jaar op producten.
V: Is de connector in Brits of metrisch systeem? Wat is het verschil tussen PT, NPT en G schroefdraad?
A: De G-schroefdraad is cilindrisch en sluit niet zelf af, waardoor extra pakkingen nodig zijn om lekkage te voorkomen. PT en NPT zijn conisch, en de interne en externe schroefdraad worden steeds strakker bij het aandraaien. Afdichting wordt bereikt door de vervorming van de schroefdraad, en afdichtingsmiddel of tape wordt meestal gebruikt in combinatie om het afdichtingseffect te verbeteren
G-schroefdraad is een cilindrische rechte pijp die wordt gebruikt voor niet-afgedichte verbindingen; PT-schroefdraad is een conische buis die afhankelijk is van de vervorming en afdichting van de schroefdraad zelf; NPT is ook een conische buis met een tandprofielhoek van 60 graden, voornamelijk gebruikt in Noord-Amerika
V: Hoe drukseenheden omrekenen: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
V: Wat veroorzaakt meestal het doorbranden van solenoïdeklepspoelen?
A: Onjuiste spanning en frequentie, frequente schakeling, pilotkop die vloeistof binnendringt, klepkern en veerprobleem,omgeving heet, zware trillingen etc.
V: Waar moet op gelet worden bij pneumatische componenten in omgevingen met hoge temperaturen of extreem koude omgevingen?
| Focus Punt |
Tegenmaatregelen voor omgevingen met hoge temperaturen |
Tegenmaatregelen voor extreem koude omgevingen |
| Afdichtingen |
Fluororubber, PTFE |
Lage-temperatuur nitril, siliconenrubber, polyurethaan |
| Smering |
Synthetisch vet voor hoge temperaturen (lage volatiliteit) |
Vet voor lage temperaturen (laag stolpunt, lage viscositeit) |
| Behandeling van de luchttoevoer |
Versterk koeling, efficiënte waterverwijdering |
Ultra-lage dauwpunt droging (koeling + adsorptietype), warmtegeleiding |
| Metalen componenten |
Reserveer expansieklaring |
Selecteer materialen met taaiheid bij lage temperaturen, voorkom lekkage door koude krimp |
| Regelcomponenten |
Spoelen van hoge hittebestendige kwaliteit, warmteafvoer, laag stroomverbruik |
Installeer isolatieboxen, lokale verwarming, voorkom koude condensatie |
| Installatie |
Houd afstand van warmtebronnen, voeg warmte-isolerende platen toe |
Vermijd blootstelling aan wind en sneeuw, wikkel met thermisch isolerende materialen |
