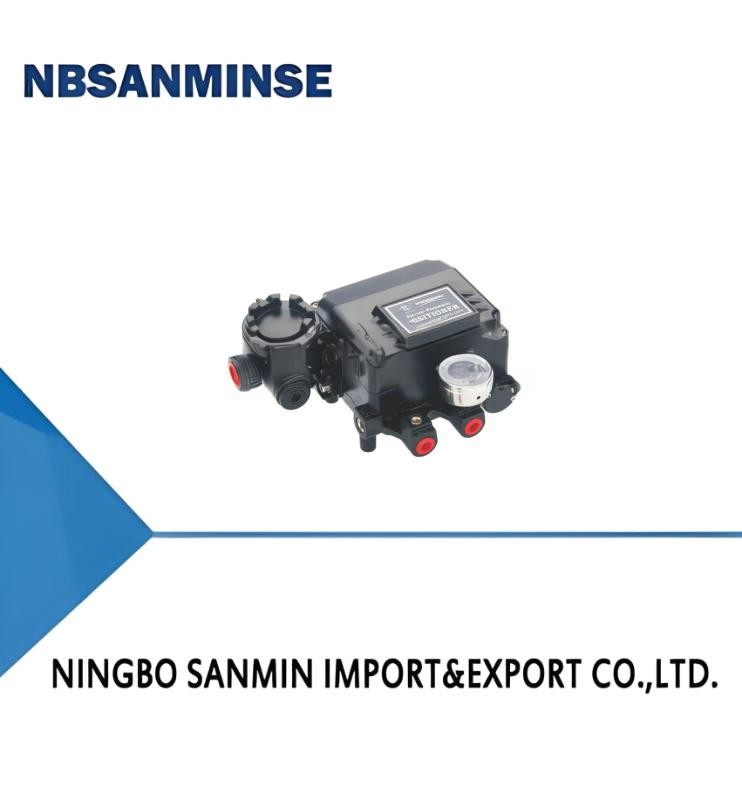

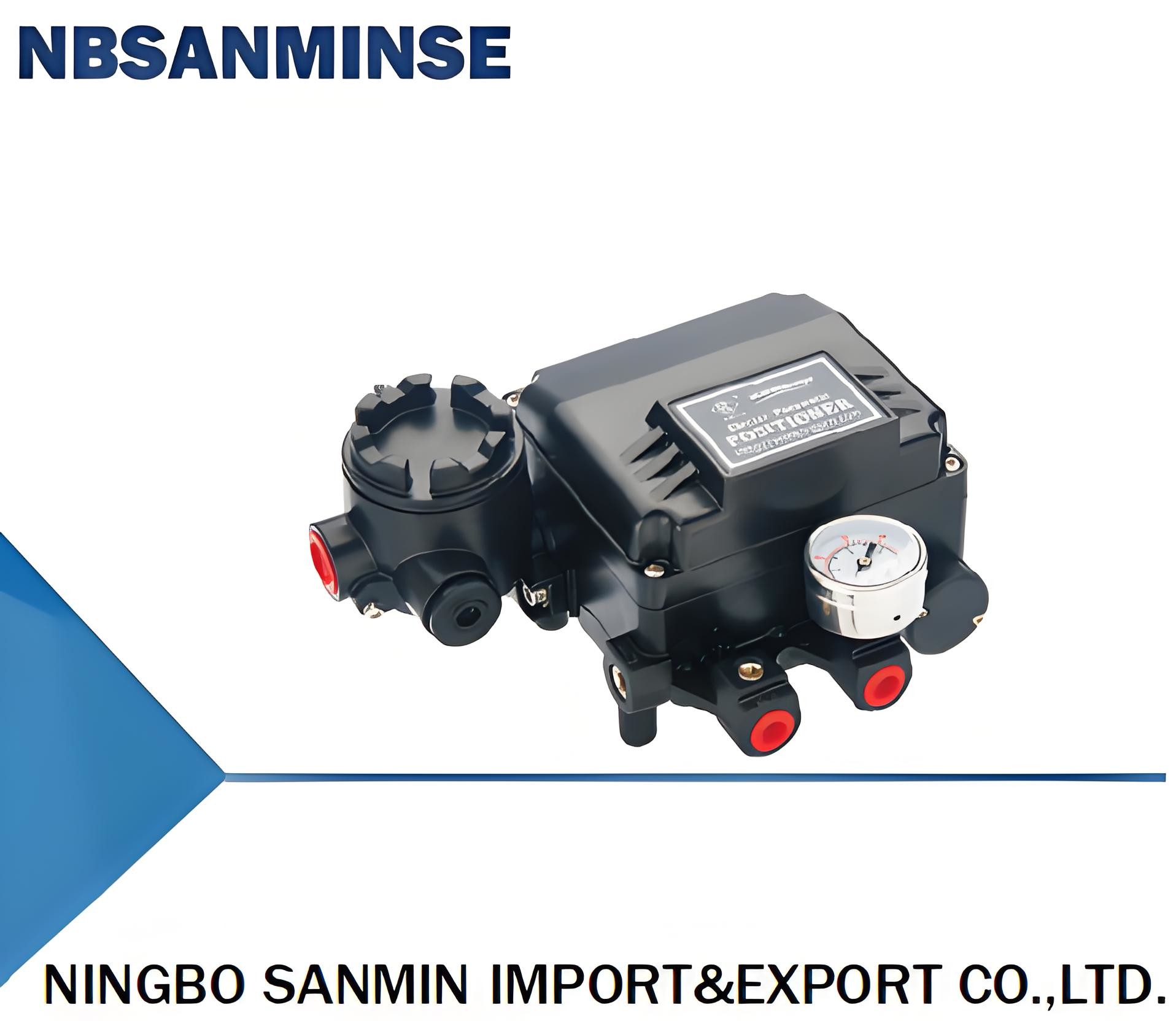

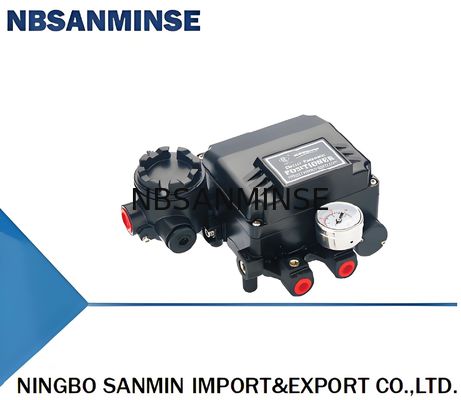

YT1000-serie elektrische en gaskleplocatie |
|
|
1Door middel van de CE-certificering
2.Door middel van een certificaat van de explosieve-proof-klasse (Ex iaIIBT6 Gb, Ex dmbIIBT6 Gb, Ex dmbIICT6 Gb)
3.Door de IP66-certificering
4.Met een hoge trilling (geen invloed in 5 - 200 Hz)
5.Elektrische interface zijn poreuze vorm, aan elke richting verbinding
6De kalibratie is eenvoudig, gemakkelijk te implementeren, reactieconversie
7- Geen verandering nodig, 1/2 gelijke delen kan volledige controle
8.Module structuurontwerp voor onderdelen, gemakkelijk te repareren en te onderhouden
|
Ten eerste, productoverzicht
De elektrische positioner van de YT 1000-serie en de pneumatische regelklep vormen een gesloten regelketting.Om het stroomsignaal van het stroomregelsysteem om te zetten, wordt de aandrijflijn van de gasklep gegeven.. tegelijkertijd volgens de feedback regulator van de opening om de klep positie te maken kan de positionering te corrigeren volgens het systeem output control signalen.De elektrische lokalisator is verkrijgbaar in de vorm van enkelwerkende (veer-terugkeer) en dubbelwerkende pneumatische aandrijvers.. |
| MOdel |
YT1000L |
YT1000R |
| project |
Rechtstreeks reizen |
Hoekreizen |
| Eenmalige actie |
Doppelwerkend |
Eenmalige actie |
Doppelwerkend |
| Invoersignaal |
4~20mA gelijkstroom |
| Impedantie |
250±15Q |
| Voedingsdruk |
1.4~7kgf/cm2 ((20~100psi) |
| Een beroerte |
10 tot 150 mm 0 tot 90° |
| Trachea-interface |
NPT1/4 |
|
Pverlenging
afmetingInterface
|
NPT1/8 |
| Stroominterface |
NPT1/2 ((G1/2) |
| Explosiebestendige kwaliteit |
Ex dmbIIB ((C) T6 Gb,Ex ia IIB ((C) T6 Gb |
| Protatiekwaliteit |
IP66 |
| Omgevingtemperatuur |
-20°C tot 70°C |
| Linabijheid |
± 1% F.S ± 2% FS |
| Hysteresis |
± 1% F.S. |
| Sgevoeligheid |
±0,2%F.S±0,5%F.S. |
| Herhaalbaarheid |
± 0,5% |
| EenVermogen |
3LPM ((Sup=1,4kgf/cm2,20psi) |
| Flaagcapaciteit |
80LPM ((Sup=1,4kgf/cm2,20psi) |
| MAteriële |
Gegote aluminium |
| Wacht |
2.7kg ((6lb) 2.8kg ((6.2lb) |
| MOdel |
Beweging van de aandrijver |
Tipe actie |
Explosiebestendige kwaliteit |
Feedbackbalkformulier |
Uitlaatgat van de pilootklep |
Opties |
| YT-1000 |
L lineair |
S Eenmalige actie |
M Ex dmbIIBT6 Gb |
1 10 ~ 40 mm ((lineair)
M6x40L (rotatietype)
|
1 Het volume van de actuator is minder dan 90 cm3 |
0 Nee |
| R Rotatietype |
D Dubbelwerkend |
C Ex dmb IICT6 Gb |
2 40 ~ 70 mm ((lineair)
M6x63L (rotatietype)
|
2 Accuator volume90-180 cm 3 |
1 +PTM ((geïntegreerde ventielpositie.feedback) |
|
|
I Ex IIBT6G b |
3 70~100 mm (lineair)
M840L (rotatietype)
|
3 Het volume van de actuator is groter dan 180 cm3 |
2 +PTM ((Retour op de positie van de buitenklep) |
|
|
P EX II C 16 G b |
4 100-130 mm (lineair)
M863L (rotatietype)
|
|
3 +L/S (Ingebouwde in-limit. schakelaar) |
|
|
N Niet-explosiebestendige |
5 130-150 mm (lineair)
NAMUR ((Rotary type)
|
|
4 +L/S ((Uiterste grens.schakelaar) |
|
|
|
|
|
|
5+PTM+L/S ((Ingebouwd.klep.positiereactie. en limietschakelaar) |
K: Kunt u gratis monsters aanbieden?
A: Ja, Maar het hangt af van de producten, Neem contact met ons op. Ina@pneuhydr.com of whatsapp 0086 15168536055
Wat is uw bedrijfsgebied?
A: Ons bedrijfsgebied is:de verkoop van automatiseringsonderdelen voor exporteurs met een volledige container,luchtcilinder, luchtbronbehandeling, magnetoventil,luchtklep,motorventiel,Messingklep, hydraulische klep, hydraulische cilinder, lucht en olieaanpassingen, drukmeterenzovoort.
V:WWat voor producten kun je maken?
A: We kunnen veel soorten roestvrij staal maken, Messing, aluminiummateriaalverwerking.Zoals hoog.druk Valve / magnetoventil / elektrisch ventiel /waterventiel/pneumatische klep/luchtcilinder/hydraulische klep/hydraulische accumulatorproducten enzovoort.
K: Kan het product gemaakt worden met ons logo en merk?
A: Ja, natuurlijk kunnen we maken. We zijn OEM leverancier voor jaren en professioneel om te maken. Maar je moet ons de toestemming geven als het mogelijk is.
K: Kun je originele bekende pneumatische en hydraulische instrumenten leveren?
A: Ja, wij kunnen leveren zoals Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser etc.
V: Is er een garantie beschikbaar?
A: Ja, normaal gesproken producten is een jaar kwaliteitsgarantie.
V: Is de connector in het Britse of in het metrieke systeem?
A: De G-draad is cilindrisch en verzegelt zich niet, waardoor extra pakkingen nodig zijn om lekkage te voorkomen.en de interne en externe draden worden steeds strakker als ze worden gespannenDe afdichting wordt bereikt door de vervorming van de draden en wordt doorgaans samen met afdichtingsmiddel of tape gebruikt om het afdichtend effect te vergroten.
G-draad is een cilindrische rechte buis die wordt gebruikt voor niet-verzegelde verbindingen; PT-draad is een kegelvormige buis die afhankelijk is van de vervorming en verzegeling van de draad zelf;NPT is ook een kegelvormige buis met een tandprofiel hoek van 60 graden, voornamelijk gebruikt in Noord-Amerika
V: Hoe wordt de druk-eenheid omgezet in: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
V: Wat veroorzaakt meestal de uitputting van magnetoventielspellen?
A:Onjuiste spanning en hz, frequente schakeling, pilootkop die vloeistof binnendringt, klepkern en veerproblemen,milieu warm, zware trillingen, enz.
V: Wat moet worden opgemerkt voor pneumatische onderdelen in hoge temperaturen of extreem koude omgevingen?
| Focuspunt |
Tegenmaatregelen tegen hoge temperaturen |
Tegenmaatregelen tegen extreem koude omstandigheden |
| Gezegels |
Fluorrubber, PTFE |
Niettemperatuurnitril, siliconenrubber, polyurethaan |
| Glijmiddel |
Synthetisch vet met hoge temperatuur (lage vluchtigheid) |
laagtemperatuurvet (laag gietpunt, lage viscositeit) |
| Beheer van de luchttoevoer |
Versterking van de koeling, efficiënte waterverwijdering |
Ultralage dauwpuntdrogen (koeling + adsorptietype), warmte-tracering |
| Metalen onderdelen |
Toegang tot reserve-uitbreiding |
Selecteer materialen met lage temperatuursterkte, voorkom lekken door koud krimpen |
| Beheerscomponenten |
Hoog warmtebestendige spoelen, warmteafvoer, laag stroomverbruik |
Installeer isolatie dozen, lokale verwarming, voorkom koude condensatie |
| Installatie |
Houd het weg van warmtebronnen, voeg thermische isolatieplaten toe |
Vermijd blootstelling aan wind en sneeuw, wikkel met warmte-isolatie materialen |
