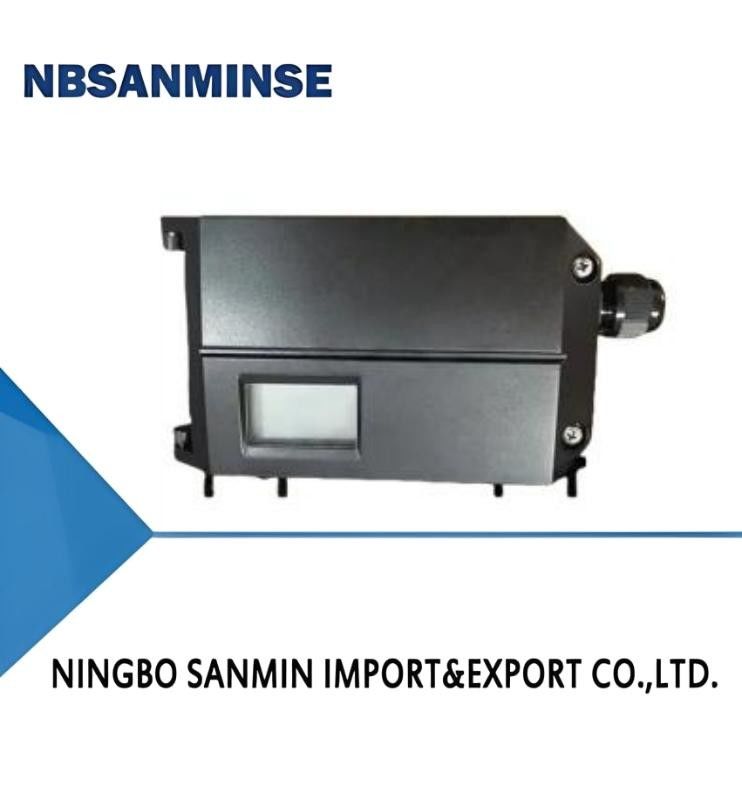

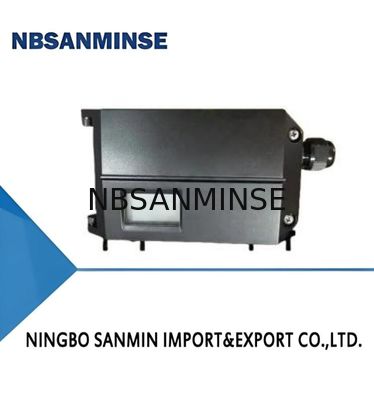

CN8000 Sanmin-serie van intelligente elektrische ventielpositionair

1. Lees de installatie-instructies zorgvuldig door voordat u de standregelaar installeert. Installeer de standregelaar volgens de beschreven installatievereisten. Let op enkele belangrijke installatiepunten. Controleer bijvoorbeeld de beginpositie van de standregelaar of de feedbackas van de sensor op afstand voordat u deze installeert. Draai de feedbackas niet 360° tijdens het installatieproces. Zorg er bij conventionele lineaire standregelaars voor dat het bovenste vlak van de standregelaarbehuizing in een rechte hoek staat ten opzichte van de hoofdas van de klep. Binnen het klepslagbereik voldoet de rotatiehoek van de feedbackstang van de standregelaar aan de installatievereisten.
2. Nadat u de standregelaar op de klep hebt geïnstalleerd, sluit u de luchttoevoer en de elektrische bedrading aan. Zorg ervoor dat de luchtdruk de klep volledig kan openen. Voer een 4-20mA-signaal in om de standregelaar te bekrachtigen.
3. Wanneer de standregelaar is ingeschakeld, bevindt het systeem zich in een niet-geïnitialiseerde toestand voordat de initialisatiefunctie is voltooid. De display-indicatie is NOINI en de interface geeft eerst de percentagewaarde van de sensor weer.

Productoverzicht
De intelligente elektro-pneumatische klepstandregelaars uit de CN8000-serie worden gebruikt in combinatie met pneumatische actuatoren. Ze ontvangen een 4-20mA DC-stroomsignaal van het automatische regelsysteem om het setpoint voor de kleppositie te verkrijgen. Tegelijkertijd verzamelen ze het signaal van de positiesensor om de werkelijke kleppositie te verkrijgen. Door de computationele verwerking van de besturingssoftware voor deze twee waarden, regelen ze de luchtinlaat en -uitlaat van de pneumatische actuator, waardoor de kleppositie naar het setpoint wordt gestuurd.

Algemene versie: -20℃ ~ + 70℃

Laagtemperatuurversie: -40℃ ~ + 70℃

De maximale explosieveilige temperatuur in een T4-omgeving is + 60℃. De maximale explosieveilige temperatuur in een T6-omgeving is + 40℃

Lucht bronvereisten

Voldoet aan ISO 8573-1

Vaste deeltjesgrootte en -dichtheid: klasse 3

Dauwpunt: klasse 3

Oliegehalte: klasse 3

Trillingsbestendigheid

0,15 mm, 10 Hz-60 Hz, 20 cycli / as

20 m/s², 60 Hz-500 Hz, 20 cycli / as

Aanbevolen bereik voor continu gebruik van de gehele regelklep 20 m/s² geen resonantiepiek

Inlaat
2 bar: 4,8 Nm³/h
4 bar: 8,0 Nm³/h
6 bar: 11,2 Nm³/h

Uitlaat (reset)
2 Bar: 5,9 Nm³/h
4 bar: 9,8 Nm³/h
6 bar: 13,7 Nm³/h

Uitlaat (vasthouden-positie)
2 bar: 6,6 Nm³/h
4 bar: 11,1 Nm³/h
6 bar: 15,6 Nm³/h
