Thuis ProductenPneumatische magneetventielSBF Serie 1.5 Balgzuignap Speciaal voor Metalen Plaat

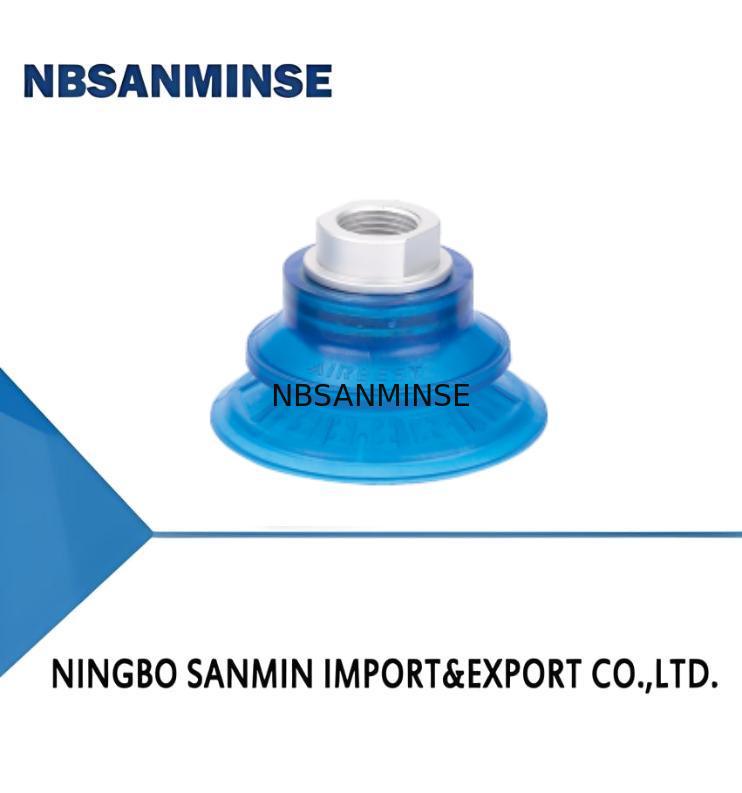

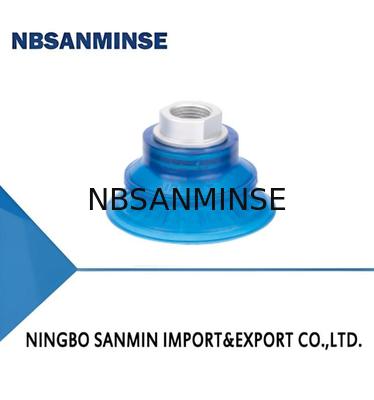

SBF Series 1.5 Bellows Suction Cup Special for Metal Sheet
SBF Series 1.5 Bellows Suction Cup Special for Metal Sheet
Contact nu

SBF Serie 1.5 Balgzuignap Speciaal voor Metalen Plaat

Minimum Order Quantity : 100PCS Packaging Details : Plastic bag
Delivery Time : 5-30days Supply Ability : 10000PCS
Place of Origin: CHINA Merknaam: NBSANMINSE
Model Number: SBF30

Gedetailleerde informatie
Material & Hardness: U - PU,70 Connection thread: G2F - G1/4 female thread
Pull-out force N: 33 Min.curve radius of workpiece mm: 30
Inner volume cm³: 5.5

Productomschrijving

Kenmerken
◇ 1.5 Bellen
◇ PU-materiaal
◇ Inwendige drager van grote oppervlakte
◇ U kunt verschillende maten kiezen
Voordelen
◇ Makkelijk op een oneven oppervlak van het werkstuk te plaatsen en bufferend
◇ Uitstekende slijtvastheid en oliebestendigheid, lange levensduur
◇ Verhoog de wrijving tussen zuigbekers en werkstukken
◇ Geschikt voor werkstukken van verschillende grootte en vorm
Toepassingen
◇ Metalen platen met hoge snelheid en korte cyclustijd behandelen
◇ Metalen platen en aluminiumplaten zonder vervorming behandelen
◇ Een speciaal patroon in de opening van de zuigbekker voorkomt dat deze glijdt
bij het hanteren van olieachtig plaat, waarbij een nauwkeurige plaatsing wordt gewaarborgd
◇ Gebruikt bij het stempelen van metalen onderdelen in auto's
SBF Serie 1.5 Balgzuignap Speciaal voor Metalen Plaat 0
Structuur
◇1.5 Bellows, grote gecomprimeerde slag
◇De zuigbeker en de inrichting zijn een een-stuk-constructie
SBF Serie 1.5 Balgzuignap Speciaal voor Metalen Plaat 1
   SBF   50   U   - G3F.
①     ②   ③        ④
  ①Reeks 2Diameter ③Materiaal en hardheid ④Verbinding draad
  SBF 30-in-32 mm U-PU 70  G2F -G1/4 vrouwelijk draad

40-42 mm

G3F -G3/8Vrouwelijk garen
50-51,5 mm

G2M -G1/4zwerggarens
60-64 mm

M10M-M10×1,5 mannetje draad
80-84 mm

RA - rechthoekige adapter
100-φ103 mm


Selectie-model (verbindingsdraad)
  Model Verbinding draad
G2M		 M10M G2F G3F RA-rechthoekig adapter
  SBF30U-□ SBF30U-G2M SBF30U-M10M SBF30U-G2F SBF30U-G3F SBF30U-RA
  SBF40U-□ SBF40U-G2M SBF40U-M10M SBF40U-G2F SBF40U-G3F SBF40U-RA
  SBF50U-□ SBF50U-G2M SBF50U-M10M SBF50U-G2F SBF50U-G3F SBF50U-RA
  SBF60U-□ SBF60U-G2M SBF60U-M10M SBF60U-G2F SBF60U-G3F SBF60U-RA
  SBF80U-□ SBFB0U-G2M SBF80U-M10M SBF80U-G2F SBFBOU-G3F SBF80U-RA
  SBF100U-□ SBF100U-G2M SBF100U-M10M SBF100U-G2F SBF100U-G3F SBF100U-RA
Technische parameters
  Model Trekkracht
N		 Innerlijk volume
        cm3		 Min. uur radius van werkstuk
                   mm		 Gewicht
     g		 Aanbevolen slang Dag
mm		 MPQ
stuks
  SBF30 33  5.5  30  18.5  6  1
  SBF40 60  7.0  45  20.0  6  1
  SBF50 103  11.5  50  40.0  8  1
  SBF60 145  22.0  55  45.0  8  1
  SBF80 235  60.0  72  75.0  10  1
  SBF100 380  98.0  97  118.0  10  1
◇ Opmerking: Vacuümniveau -60 kPa, werkstuk met glad en schoon oppervlak.
De gegevens van de trekkracht zoals hierboven zijn berekend zonder rekening te houden met de veiligheidsfactor.
De gegevens kunnen verschillen naargelang van het werkstuk.
SBF Serie 1.5 Balgzuignap Speciaal voor Metalen Plaat 2
◇ Opmerking: De afmetingstolerantie voldoet aan GBT3672.1-2002-1 M3 standaard voor afmetingstolerantie van rubberproducten
