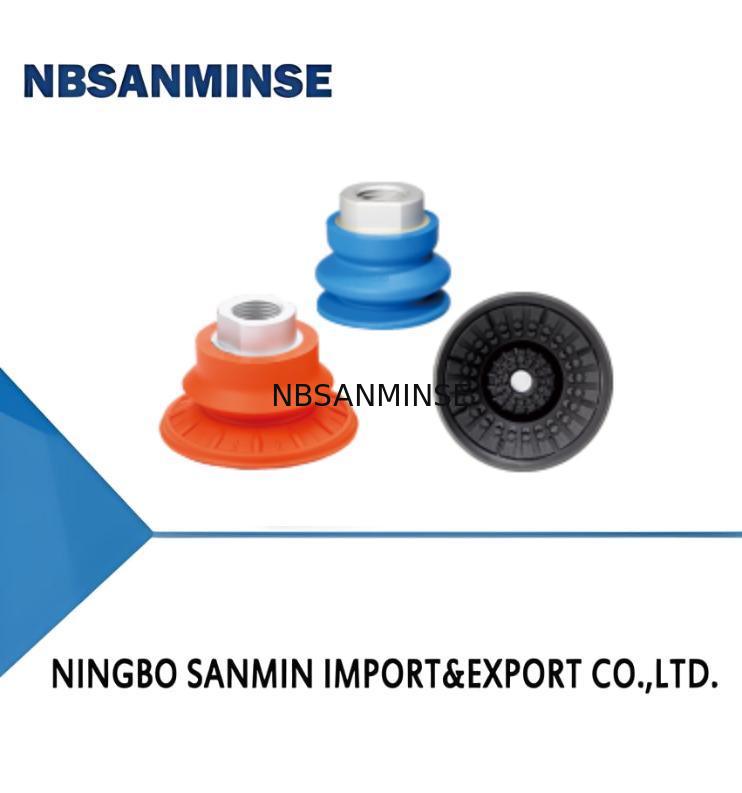

STC Serie 1.5 Balgzuignap Speciaal voor Metalen Plaat

STC Serie 1.5 Balgzuignap Speciaal voor Metalen Plaat
STC Series 1.5 Bellows Suction Cup Special for Metal Sheet
STC Serie 1.5 Balgzuignap Speciaal voor Metalen Plaat STC Serie 1.5 Balgzuignap Speciaal voor Metalen Plaat

Grote Afbeelding :  STC Serie 1.5 Balgzuignap Speciaal voor Metalen Plaat

Productdetails:
Plaats van herkomst: China
Merknaam: NBSANMINSE
Certificering: ISO9001
Modelnummer: STC22
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 10 -stcs
Prijs: Onderhandelbaar
Verpakking Details: doos
Levertijd: 5-30days
Betalingscondities: L/c, t/t
Levering vermogen: 10000 STUKS
Contact

STC Serie 1.5 Balgzuignap Speciaal voor Metalen Plaat

beschrijving
Binnenvolume: 1,5 cm³ Verticale uittrekkracht: 23 N
Zijdelingse uittrekkracht: 20 N Min.curveradius van werkstuk: 20 mm
Zijdelingse uittrekkracht: 6,5Olieachtig oppervlak (N)
Markeren:

Zuigbeker van de STC-serie

,

metalen plaatzuigbeker

,

met een vermogen van niet meer dan 50 W

Kenmerken
◇ 1.5 Balgstructuur
◇ Interne ondersteuningsstructuur met groot oppervlak
◇ Verschillende maten en specificaties zijn beschikbaar
Voordelen
◇ Gemakkelijk aan te passen aan het ongelijke oppervlak van het werkstuk en heeft een buffereffect
◇ Effectief de wrijvingskracht tussen zuignappen vergrotenen werkstukken
◇ De max. temp van HK-materiaal is 250℃, het kan worden gebruikt om hoog temperatuur metalen platen op te pakken
◇ De max. temp van HD-materiaal is 160℃, het kan worden gebruikt om glas met hoge temperatuur op te pakken zonder markering
◇ Geschikt voor werkstukken met verschillende maten en vormen
Toepassingen
◇ Geschikt voor snelle handling van metalen platen, korte cyclustijd
◇ Hanteren van metalen platen en aluminium platen zonder vervorming
◇ Het interne speciale patroongroefontwerp voorkomt dat de olieachtige plaat
metaal wegglijdt tijdens het hanteren
◇ Gebruikt in het hanteringssysteem voor metalen onderdelen in de automobielindustrie
STC Serie 1.5 Balgzuignap Speciaal voor Metalen Plaat 0
Structuur
◇ 1.5 Balgstructuur, grote compressieslag
◇ Zuignap en fitting zijn een ontwerp uit één stuk
STC Serie 1.5 Balgzuignap Speciaal voor Metalen Plaat 1
                                                                STC      50      N-G3F
                                                                 ①       ②     ③mm④
①Serie Diameter ③Materiaal & Hardheid
④Aansluiting draad
STC 22-φ22mm N-NBR 60  G2F -G1/4 binnendraad
30 -φ30mm HK-Extra hoge temperatuur rubber 65  G3F -G3/8 binnendraad
40 -φ40mm HD-Hoge temperatuur/markeervrij materiaal 60  G2M -G1/4 man draad
50 -φ50mm

M10M-M10×1.5 man draad
60 -φ60mm M14M-M14×1.5 man draad
80 -φ80mm RA -Rechthoekig adapter
100-φ100mm
125-φ125mm
Sselectie
Model Aansluiting draad
G2M		 M10M M14M G2F G3F RA
STC22N-□
   STC22N-G2M


 STC22N-M10M STC22N-M14M STC22N-G2F


 STC22N-G3F STC22N-RA
STC30N-□ STC30N-G2M

 STC30N-M10M STC30N-M14M STC30N-G2F

 STC30N-G3F STC30N-RA
STC40N-□   STC40N-G2M STC40N-M10M STC40N-M14M STC40N-G2F STC40N-G3F STC40N-RA
STC50N-□   STC50N-G2M STC50N-M10M STC50N-M14M STC50N-G2F STC50N-G3F STC50N-RA
STC60N-□   STC60N-G2M STC60N-M10M STC60N-M14M STC60N-G2F STC60N-G3F STC60N-RA
STC80N-□   STC80N-G2M STC80N-M10M STC80N-M14M STC80N-G2F STCBON-G3F STC80N-RA
STC100N-□ STC100N-G2M STC100N-M10M STC100N-M14M STC100N-G2F STC100N-G3F STC100N-RA
STC125N-□ STC125N-G2M STC125N-M10M STC125N-M14M STC125N-G2F STC125N-G3F STC125N-RA







Model Aansluiting draad
G2M
G2F		               Model
G3F		 Aansluiting draad
G2M		 ad
G2F		  G3F
STC22HK-□
 STC22HK-G2M
 STC22HK-G2F
 STC22HK-G3F
 STC22HD-□
 STC22HD-G2M
 STC22HD-G2F
 STC22HD-G3F
STC30HK-□ STC30HK-G2M STC30HK-G2F STC30HK-G2F STC30HD-□ STC30HD-G2M STC30HD-G2F STC30HD-G3F
STC40HK-□
 STC40HK-G2M
 STC40HK-G2F STC40HK-G3F STC40HD-□ STC40HD-G2M STC40HD-G2F STC40HD-G3F
STC50HK-□ STC50HK-G2M STC50HK-G2F STC50HK-G3F

 STC50HD-□

 STC50HD-G2M STC50HD-G2F STC50HD-G3F
STC60HK-□ STC60HK-G2M STC60HK-G2F STC60HK-G3F STC60HD-□ STC60HD-G2M STC60HD-G2F STC60HD-G3F
STC80HK-□ STC80HK-G2M STC80HK-G2F STC80HK-G3F STC80HD-□ STC80HD-G2M STC80HD-G2F STC80HD-G3F
STC100HK-□ STC100HK-G2M
 STC100HK-G2F STC100HK-G3F STC100HD-□ STC100HD-G2M STC100HD-G2F STC100HD-G3F
STC125HK-□ STC125HK-G2M STC125HK-G2F STC125HK-G3F

 STC125HD-□

 STC125HD-G2M STC125HD-G2F STC125HD-G3F
Technische parameters
Model
Verticale
trekkracht
N
Laterale
trekkracht
N
 Laterale
trekkracht olieachtig
oppervlak (N) Interne		 volume
cm³
Min.curve		 radius van werkstuk
mm
MPQ		 g
Aanbevolen
slangdia
mmMPQ		 stuks
STC22
23
 20  8.6  1.5  20 8.6  6  1  STC40
35 12 12 6 35 12 6 1 STC40
62 37  34  7.2  40  13.5  6  1  ◇ Opmerking: Testvacuümniveau -60kPa, werkstuk met glad en schoon oppervlak. De gegevens van de trekkracht zoals hierboven zijn berekend zonder rekening te houden met de veiligheidsfactor.
85 58  55  11.2  45  21  8  1  ◇ Opmerking: Testvacuümniveau -60kPa, werkstuk met glad en schoon oppervlak. De gegevens van de trekkracht zoals hierboven zijn berekend zonder rekening te houden met de veiligheidsfactor.
141 136  83  22.5  52  29  8  1  ◇ Opmerking: Testvacuümniveau -60kPa, werkstuk met glad en schoon oppervlak. De gegevens van de trekkracht zoals hierboven zijn berekend zonder rekening te houden met de veiligheidsfactor.
236 141  136  57  70.5  51  8  1  ◇ Opmerking: Testvacuümniveau -60kPa, werkstuk met glad en schoon oppervlak. De gegevens van de trekkracht zoals hierboven zijn berekend zonder rekening te houden met de veiligheidsfactor.
371 228  221  92  95  77  8  1  ◇ Opmerking: Testvacuümniveau -60kPa, werkstuk met glad en schoon oppervlak. De gegevens van de trekkracht zoals hierboven zijn berekend zonder rekening te houden met de veiligheidsfactor.
558 352  335  191  140  165  10  1  ◇ Opmerking: Testvacuümniveau -60kPa, werkstuk met glad en schoon oppervlak. De gegevens van de trekkracht zoals hierboven zijn berekend zonder rekening te houden met de veiligheidsfactor.
De gegevens kunnen verschillen afhankelijk van verschillende werkoppervlakken
M - Man draad
STC Serie 1.5 Balgzuignap Speciaal voor Metalen Plaat 2
STC Serie 1.5 Balgzuignap Speciaal voor Metalen Plaat 3
◇ Opmerking: De maattolerantie voldoet aan GBT3672.1-2002-1 M3 rubber product maattolerantiestandaard
