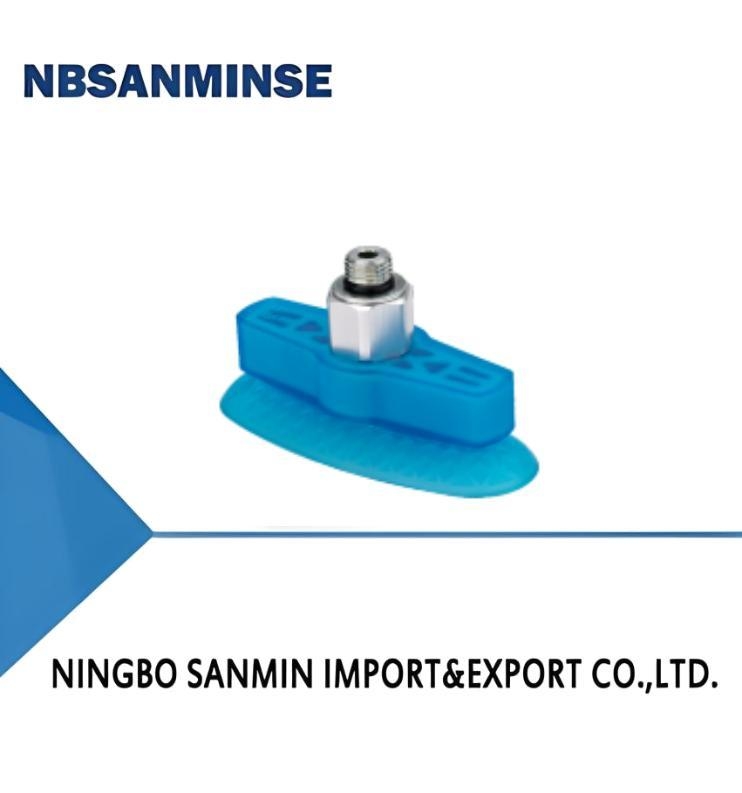

SOM Series Oval Flat Suction Cup Special for Long and Narrow Objects

Contact nu

SOM Serie Oval Platte Zuignap Speciaal voor Lange en Smalle Objecten

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	Merknaam:	NBSANMINSE
Model Number:	SOM20×60U

Gedetailleerde informatie
Vertical pull-out force N:	61	Lateral pull-out force N:	44
Lateral pull-out force (Oily surface)N:	44	Inner volume cm³:	5
Min curve radius of workpiece mm:	10

Productomschrijving

Kenmerken

◇ Grote slag en goede flexibiliteit

◇ PU-materiaal

◇ Interne patroonondersteuningsstructuur met groot oppervlak

◇ Niet-roterende structuur

◇ Verschillende maten beschikbaar

Voordelen

◇ Gemakkelijk aan te passen aan werkstukken met verschillende oppervlaktevormen

◇ Lange levensduur, uitstekende slijtvastheid, ozonbestendigheid, oliebestendigheid

◇ Verhoogt effectief de wrijvingskracht tussen zuignappen en werkstukken

◇ De onderdelen kunnen worden gerecycled

◇ De richting van de zuignap kan nauwkeurig worden gepositioneerd op basis van de

werkstukvorm

◇ Geschikt voor werkstukken met verschillende maten en vormen

Toepassingen

◇ Hanteren van ovale werkstukken met een gebogen oppervlak

◇ Hanteren van lange en smalle of cilindrische werkstukken

Structuur

◇ Gesplitst structuurontwerp, slijtdelen kunnen afzonderlijk worden vervangen

SOM 30×80 U -G2F

① ② ③ ④

Serie

Materiaal & Hardheid

Aansluitdraad

20×60

Nil - Alleen zuignap

30×80

G2F - G1/4 binnendraad

40×100

G3F - G3/8 binnendraad

G2M - G1/4 buitendraad

M10M - M10×1.5 buitendraad

M14M - M14×1.5 buitendraad

RA - Rechthoekige adapter

Selectie

Model

Aansluiting draad
G2M

61
116
187

SOM20×60U-G2M
SOM30×80U-G2M

SOM20×60U-M10M
SOM30×80U-M10M

SOM20×60U-M14M
SOM30×B0U-M14M

SOM20×60U-G2F
SOM30×B0U-G2F

SOM20×60U-RA

SOM30×B0U-RA

SOM40×100U-G2M

5OM40×100U-M10M

SOM40×100U-M14M

SOM40×100U-G3F

SOM40×100U-RA

Technische parameters

Model

Verticale
oppervlak)N Inwendig
trekkracht

Laterale(olieachtig
oppervlak)N Inwendig
Lateraletrekkracht

(olieachtig
oppervlak)N Inwendig
volume cm³

Min
kromming
radius

van werkstuk mm
Gewicht g
SOM20×60U

slang
dia.

mm
MPQ stuks
SOM20×60U

SOM30×80U
SOM40×100U

61
116
187

44
110
135

5
12
25

10
20
32

14
24.4
50.6

8
8
8

○ Opmerking: Testen met een vacuüm niveau van 60kRa, werkstuk met een glad en schoon oppervlak. De gegevens van de trekkracht hierboven zijn berekend zonder rekening te houden met een veiligheidsfactor.
1
○ Opmerking: Testen met een vacuüm niveau van 60kRa, werkstuk met een glad en schoon oppervlak. De gegevens van de trekkracht hierboven zijn berekend zonder rekening te houden met een veiligheidsfactor.

De gegevens kunnen verschillen afhankelijk van de oppervlakken van de werkstukken.
