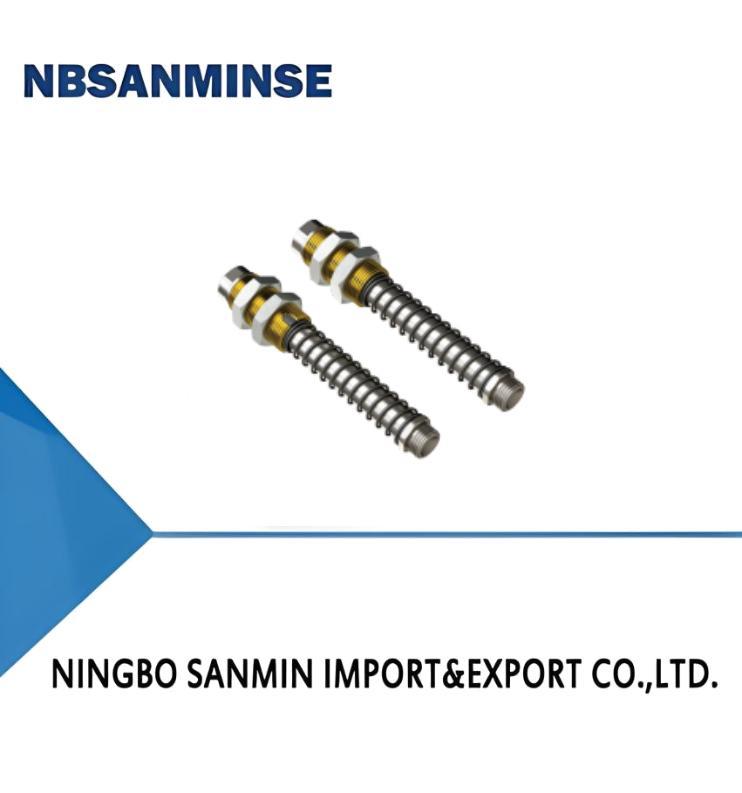

PSPH Series Heavy-duty Level Compensator

Contact nu

PSPH-serie-compensator voor zwaar werk

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	Merknaam:	NBSANMINSE
Model Number:	PSPH-E25G2M-M20

Gedetailleerde informatie
Buffer type:	E - External spring	Buffer stroke:	25
Rotary type:	Nil - Vertical rotating	Suction cup connection:	G2M - G1/4 male thread
Mounting thread:	M20 - M20×1.5

Productomschrijving

Kenmerken

◇ Olievrije, slijtvaste bus is ingebouwd in de geleidehuls

◇ Zware externe bufferveer

◇ Niet-roterend type kan worden geselecteerd

◇ Verschillende bufferslag specificaties zijn beschikbaar

◇ Geschikt voor zware werkomstandigheden

Voordelen

◇ Verminder slijtage van het product, verbeter de levensduur van de producten en

verminder het geluid

◇ Geschikt voor werkstukken met een ongelijk oppervlak en werkomstandigheden

die hoogtecompensatie vereisen

◇ Geschikt voor precieze positionering van ovale zuignappen

◇ Geschikt voor verschillende werkomstandigheden

Toepassingen

◇ Geschikt voor het hanteren van werkstukken met hoogteverschil

◇ Geschikt voor werkomstandigheden die schokabsorptie vereisen

bij het hanteren van objecten

◇ Geschikt voor werkomstandigheden met een korte werkperiode

en snelle handling

◇ Niet-roterende niveaucompensator is geschikt voor ovale zuignap

◇ Bijzonder geschikt voor handling in de auto-industrie

Structuur

◇ (1) Vacuümgeneratoraansluiting

◇ (2) Geleidehuls

◇ (3) Montagemoer

◇ (4) Geleidestang

◇ (5) Zuignapaansluiting

PSPH - E 25 R G3M - M30
① ② ③ ④ ⑤ ⑥
①Serie	②Buffertype			③Bufferslag		④Roterend type				⑤Zuignapaansluiting			⑥Montagedraad
PSPH	E-Externe veer			25		Nil-Verticaal roterend				G2M-G1/4 buitendraad			M20-M20×1.5
				50		R -Verticaal niet-roterend				G3M-G3/8 buitendraad			M30-M30×1.5
				75						G4M-G1/2 buitendraad
				90
Selectie
Model/Aansluiting draad
G2M		RG2M			G3M			RG3M			G4M		RG4M
PSPH-E25G2M-M20		PSPH-E25RG2M-M20			PSPH-E25G3M-M30			PSPH-E25RG3M-M30			PSPH-E25G4M-M30		PSPH-E25RG4M-M30
PSPH-E50G2M-M20		PSPH-E50RG2M-M20			PSPH-E50G3M-M30			PSPH-E50RG3M-M30			PSPH-E50G4M-M30		PSPH-E50RG4M-M30
PSPH-E75G2M-M20 PSPH-E90G2M-M20		PSPH-E75RG2M-M20 PSPH-E90RG2M-M20			PSPH-E75G3M-M30			PSPH-E75RG3M-M30			PSPH-E75G4M-M30		PSPH-E75RG4M-M30
					PSPH-E90G3M-M30			PSPH-E90RG3M-M30			PSPH-E90G4M-M30		PSPH-E90RG4M-M30
Technische parameters
Model			Voorspanning kracht(1) N				Elastische kracht(2) N		Verticale belasting(3) N			Werktemperatuur ℃ Gewicht		gPSPH-E25(R)G2M-M20
7.5			15.8				2,400		0~80			580		PSPH-E50(R)G2M-M20
14.4			20				2,400		0~80			580		PSPH-E75(R)G2M-M20
6			15.7				2,400		0~80			580		PSPH-E90(R)G2M-M20
6			15.7				1,500		0~80			580		PSPH-E25(R)G3M-M30
19.4			73				4,800		0~80			580		PSPH-E50(R)G4M-M30
24.7			78.5				4,800		0~80			580		PSPH-E75(R)G4M-M30
39			79.6				4,800		0~80			580		PSPH-E90(R)G4M-M30
26.4			74.5				4,800		0~80			580		◇ Opmerking: 1. Voorspankracht is de veerkracht wanneer de veer in natuurlijke toestand wordt samengedrukt
19.4			73				4,800		0~80			580		PSPH-E50(R)G4M-M30
24.7			78.5				4,800		0~80			580		PSPH-E75(R)G4M-M30
39			79.6				4,800		0~80			580		PSPH-E90(R)G4M-M30
26.4			74.5				4,800		0~80			580		◇ Opmerking: 1. Voorspankracht is de veerkracht wanneer de veer in natuurlijke toestand wordt samengedrukt

2. Elastische kracht is de veerkracht wanneer de niveaucompensator wordt samengedrukt in 50% slag, het wordt aanbevolen dat de werkelijke werkende samengedrukte

slag van de niveaucompensator niet meer dan 50% van zijn max. samengedrukte slag mag overschrijden

3. Verticale belasting verwijst naar de max. verticale spanning die de niveaucompensator in statische toestand kan verdragen

4. Wanneer de niveaucompensator horizontaal wordt geïnstalleerd, zal het werkstuk zwaartekracht produceren loodrecht op de richting van de niveaucompensator,

Als de zwaartekracht groter is dan het horizontale belastingsbereik, kan de veer vast komen te zitten
