Thuis ProductenPneumatische magneetventielPSPD Serie Dubbele Veren Zware Niveau Compensator

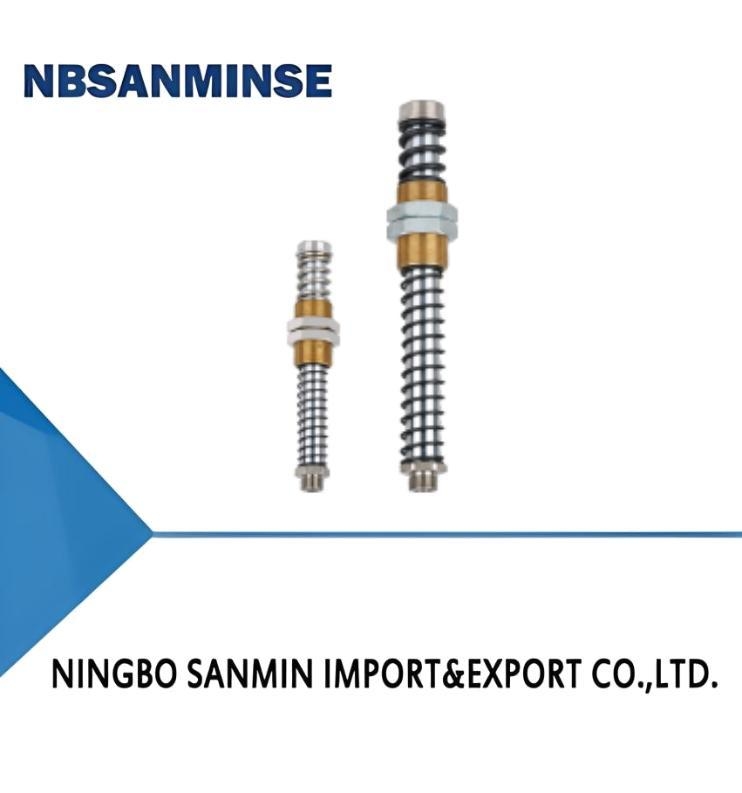

PSPD Series Double Springs Heavy-duty Level Compensator
PSPD Series Double Springs Heavy-duty Level Compensator
Contact nu

PSPD Serie Dubbele Veren Zware Niveau Compensator

Minimum Order Quantity : 100PCS Packaging Details : Plastic bag
Delivery Time : 5-30days Supply Ability : 10000PCS
Place of Origin: CHINA Merknaam: NBSANMINSE
Model Number: PSPD-E25G2M-M20

Gedetailleerde informatie
Pretightening force(1) N: 8.6 Elastic force(2) N: 16.8
Vertical load(3) N: 2400 Working temperature ℃: 0~80
Weight g: 181

Productomschrijving

Kenmerken
◇ Een olievrije, slijtvaste bus is in de geleidingsmouw ingebouwd
◇ Met dubbele bufferveren
◇ Niet-roterend type kan worden gekozen
◇ Er zijn verschillende bufferstrekkenspecificaties beschikbaar
Voordelen
◇ Verminder slijtage en verbeter de levensduur van de producten
en het geluid verminderen
◇ Flexibel contact met kwetsbare werkstukken, om de hoogte te compenseren
verschil van werkstukken
◇ Geschikt voor nauwkeurige plaatsing van de ovale zuigbeker
◇ Geschikt voor verschillende werkomstandigheden
Toepassingen
◇ Geschikt voor het hanteren van zware werkstukken, zoals stalen platen
◇ Geschikt voor de werkomstandigheden die flexibel contact vereisen
en schokdemper bij het dragen van voorwerpen, zoals glas
◇ Geschikt voor gebruik in ruwe omgevingen
◇ Een niet-roterende niveauscompensator is geschikt voor een ovale zuigbeker
◇ De dubbele veerbufferstructuur kan voorkomen dat de
steunstaaf eind bij het hanteren van het werkstuk en het draaien
PSPD Serie Dubbele Veren Zware Niveau Compensator 0
Structuur
◇ (1) Va.verbinding van de cuum-generator
◇ (2) De veren
◇ (3) Montage moer
◇ (4) Gidshuls
◇ (5) Veer
◇ (6) Zuigbeker aansluiting
PSPD Serie Dubbele Veren Zware Niveau Compensator 1
PSPD   - E.   25   R   G3M   - M30
①      ②        ③      ④      ⑤      ⑥
1Reeks 2Buffertype 3Buffer slag 4Rotatietype 5Aansluiting van de zuigbeker 6Montage draad
   P5PD E-Externe veer 25  Verticaal draaiende nul G2M-G1/4 mannetje draad M20-M20×1.5


50  R-verticaal niet-roterend G3M-G3/8 mannelijke draad M30-M30x1.5

90
G4M-G1/2male draad
Selectie
   Model/verbindingsdraad
G2M RG2M G3M RG3M G4M  RG4M
PSPD-E25G2M-M20
PSPD-E50G2M-M20		 PSPH-E25RG2M-M20
PSPH-E50RG2M-M20		 PSPD-E25G3M-M30
PSPD-E50G3M-M30		 PSPD-E25RG3M-M30
PSPD-E50RG3M-M30		 PSPD-E25G4M-M30
PSPD-E50G4M-M30		  PSPD-E25RG4M-M30
 PSPD-E50RG4M-M30

PSPD-E90G3M-M30 PSPD-E90RG3M-M30 PSPD-E90G4M-M30  PSPD-E90RG4M-M30
Technische  Parameters
 Model Voorverharding kracht ((1)
N		 Elastiek Kracht (((2)
N		 Verticaal belasting ((3)
N		 Werken temperatuur
°C		   Gewicht
       g
 PSPD-E25 ((R) G2M-M20
 PSPD-E50(R) G2M-M20
 PSPD-E25 ((R) G3M-M30
 PSPD-E50(R)G3M-M30		 8.6
14.4		 16.821  2,400 0~80 181
2,400 0~80 207
24  74.5  4,800 0~80 507
7.5  61  4,800 0~80 600
 PSPD-E90(R) G3M-M30 25.2  73.7  4,800 0~80 754
 PSPD-E25 ((R) G4M-M30
 PSPD-E50(R)G4M-M30		 24  74.5  4,800 0~80 515
7.5  61  4,800 0~80 608
 PSPD-E90 ((R) G4M-M30 25.2  73.7  4,800 0~80 762
◇ Opmerking: 1. Voorstrengingskracht is de veer elasticiteitskracht wanneer de veer in natuurlijke toestand wordt samengeperst
2. elastische kracht is de veer elastische kracht wanneer de niveaucompensator in 50% slag wordt samengeperst, wordt gesuggereerd dat de werkelijke werkende samengedrukt
de slag van de niveaucompensator niet meer bedraagt dan 50% van de maximale gecomprimeerde slag
3Verticale belasting verwijst naar de maximale verticale spanning die de niveaucompensator kan dragen in statische toestand
4Wanneer de niveaucompensator horizontaal is gemonteerd, zal het werkstuk een zwaartekracht vervormen die loodrecht is op de richting van de niveaucompensator.
Als de zwaartekracht groter is dan het horizontale belastingbereik, kan de veer vast komen te zitten
