Stofdichtheid en lasschrootontwerp:
Er is een schraapstofring aan de voorkant.
en het is stevig en duurzaam dat stof en
gespitste lasschurksilinders.
Het is betrouwbaarder dan een stofhelm.
Yknuckle is verkrijgbaar:
Er zijn verschillende soorten sensorschakelaars beschikbaar.
1.De anti-magnetische sensor dient te worden gebruikt met de
anti-magnetische beugel.Voor meer informatie zie pagina P335.
2.Gemeenschappelijke sensoren ((DMSG/EMSG,CMSG) dienen te worden gebruikt met
de sensorhouder ((F-MCK40G).
sensoren voor details over DMSG/EMSG en CMSG-sensorDe overeenkomstige sensor
de houders moeten afzonderlijk worden besteld.De bestel- en installatiewijze is als volgt:
Boren
grootte |
Stang
grootte |
Acteren type |
Werkdruk ((MPa) |
| 0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
0.8 |
| 40 |
20 |
Dubbel.
acteren |
Drukkant |
125.6 |
251.2 |
376.8 |
502.4 |
628.0 |
753.6 |
879.2 |
1004.8 |
| Trek aan de kant |
94.2 |
188.4 |
282.6 |
376.8 |
471.0 |
565.2 |
659.4 |
753.6 |
| 50 |
20 |
Doublej
acteren |
Drukkant |
196.3 |
392.6 |
588.9 |
785.2 |
981.5 |
1177.8 |
1374.1 |
1570.4 |
| Trek aan de kant |
164.9 |
329.8 |
494.7 |
659.6 |
824.5 |
989.4 |
1154.3 |
1319.2 |
| 63 |
20 |
Dubbel.
actief |
Drukkant |
311.7 |
623.4 |
935.1 |
1246.8 |
1558.5 |
1870.2 |
2181.9 |
2493.6 |
| iPull-zijde |
280.3 |
560.6 |
840.9 |
1121.2 |
1401.5 |
1681.8 |
1962.1 |
2242.4 |
| 80 |
25 |
Dubbel.
acteren |
Drukkant |
502.6 |
005.2 |
1507.8 |
2010.4 |
2513.0 |
3015.6 |
3518.2 |
4020.8 |
| Trek aan de kant |
453.6 |
907.2 |
1360.8 |
1814.4 |
2268.0 |
2721.6 |
3175.2 |
3628.8 |
Installatie en toepassing
1.In normale situaties zoals: randverpakking, installatie, jigtest... enzovoort.
2.In het geval van een hoogmagnetisch veld dat door lassen in de buurt wordt gegenereerd, moet een anti-magnetische lasklemcilinder worden gebruikt en moet de bijbehorende anti-magnetische sensorschakelaar worden aangepast.
3.Voordat de cilinder wordt aangesloten, moet het stof worden verwijderd om te voorkomen dat het in de cilinder terechtkomt.
4Het medium dat in de cilinder wordt gebruikt, moet worden gefilterd tot een temperatuur van 40 μm of minder.
5.In een omgeving met hoge temperaturen moet de cilinder die bestand is tegen hoge temperaturen worden gekozen.Voor het voorkomen van het bevriezen van het water in de cilinder moeten antivriezingsmaatregelen worden genomen bij lage temperaturen..
6.Als de cilinder lang niet wordt gebruikt, moet het oppervlak gerustgesteld worden.Inlaat- en uitlaatpoorten moeten met stofdichte doppen zijn voorzien en ook de olie verspreiden om roest te voorkomen
Toepassingsvoorbeelden
Specificatie
| Boren afmeting ((mm) |
40 |
50 |
63 |
80 |
| Werktype |
Dubbel optreden |
| Vloeistof |
Lucht ((te filteren door een filterelement van 40 μm) |
| Werkdruk |
0.15~1.0MPa ((22~145psi) |
| Bewijs van druk |
1.5MPa ((215psi) |
| Temperatuur |
-20 tot 70°C |
| Versnellingsbereik |
50~500 mm/s |
| Type kussen |
Veranderbaar kussen voor achterdek of voordek (optioneel) |
| Versnellingsgecontroleerde klep |
Standaardinstelling voor deksels |
| Glijmiddel |
Niet vereist |
| Typ van installatie |
met een breedte van niet meer dan 50 mm |
| Portgrootte [Nota 1] |
Een kwart. |
3/8" |

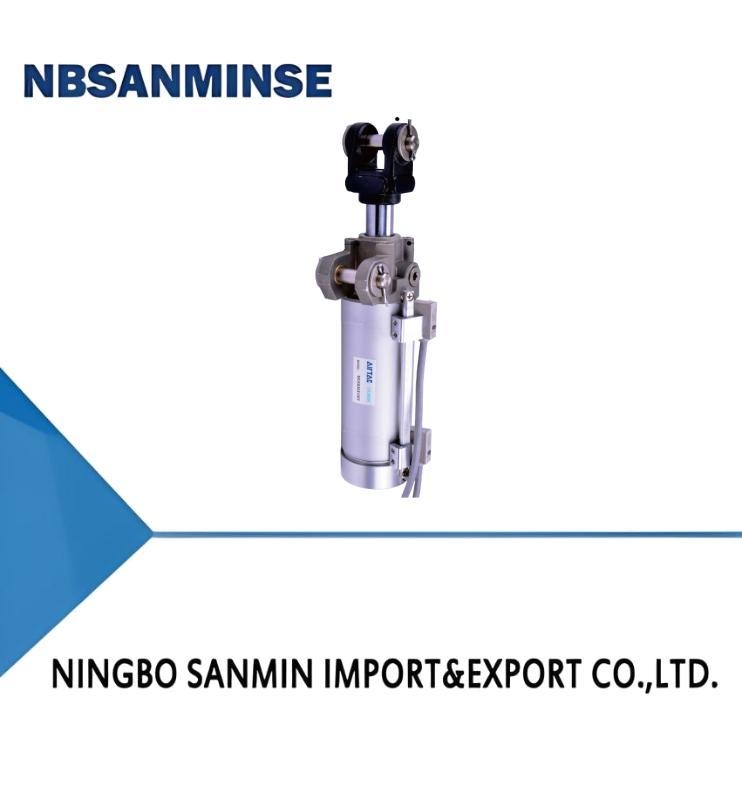

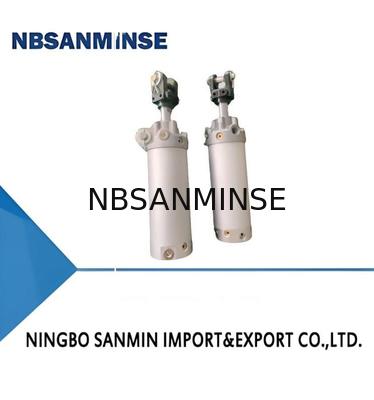

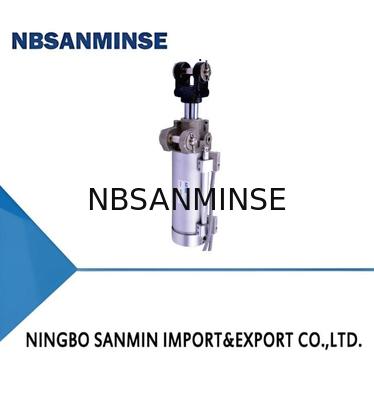

Productkenmerken
1Het is geschikt voor werkplaatsen die automatisch lassen.
2.Er is een stofschraapring aan de voorkant van de dekmantel, die stevig en duurzaam is om stof en stof te vermijden.
Het is betrouwbaarder dan een stofhelm.
3.Het past in de werkomgeving met een sterk magnetisch veld, als het gebruik van
de sensorschakelaar met een sterke magneet en een anti-sterk magnetisch veld.
4De inlaatinterface is aan drie kanten optioneel; de bufferinstelling en de snelheidsbeperking zijn ingebouwd.
5Er zijn verschillende soorten sensorschakelaars beschikbaar.
[Noot1]In krachtige magnetische velden moet de sensorschakelaar voor sterke magneten worden afgestemd.Voor opties zie pagina 335.
Interne structuur en materiaal van de hoofdonderdelen
| ItemBore grootte |
40 |
50 |
63 |
| Een |
162 |
165 |
167 |
| Airconditioning |
59 |
65 |
67 |
| AE |
20 |
22 |
23 |
| C |
76 |
80 |
87 |
| D |
84 |
87 |
89 |
| E |
47 |
57 |
70 |
| M |
52 |
60 |
74 |
N
(Aantal gaten) |
Veranderbaar kussen
voor achter- en voordek |
6 |
6 |
6 |
Veranderbaar kussen
voor achterdek |
2 |
2 |
2 |
| P ((Inlaat- en uitlaatpoort) |
Een kwart. |
| PA |
20 |
19 |
19 |
| PB |
9 |
9.5 |
9.5 |
| TemType |
DS1-69AM |
| Logische schakelaar |
Transistor zonder contact, normaal geopend |
| Type sensor |
Transistor, twee lijnen, niet-polariteit. |
| Werkspanning ((V) |
10 ~ 30 V/DC |
| Max.Schakelstroom |
100mA max. |
| Overstap van rating ((W) |
3W max. |
| Anti-magnetische stroom |
AC17000A |
| Spanningsverlies |
4.8V Max.@100mA DC |
| Leekstroom |
0.6mA Max.@30V DC |
| Min. werkstroom |
3 mA Min. |
| Indicator |
Stabiel bereik:groene LED;niet-tafel bereik:rode LED |
| Kabel |
中5.3/0.5SQ×2C×3m/oliebestendige, vlamvertragende, buig/gravie PVC |
| Gevoeligheid |
30 tot en met 40 Gauss |
| Max.Frequentie |
8 Hz |
| Temperatuurbereik |
-10~70°C |
| Schok |
50 m/s2 |
| Vibratie |
9 m/s2 |
| Bescherming |
IP67 ((EN60529) |
| Beschermingscircuit |
Transistor zonder contact, stroomonderdrukking |
| Brandvertragend gehalte |
UL94-V0 |
