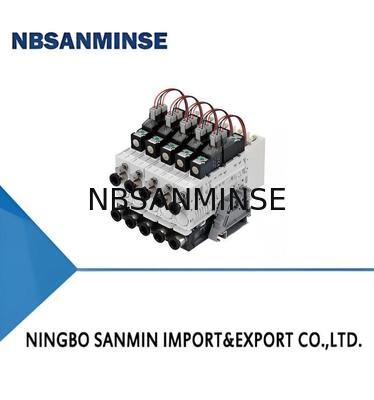

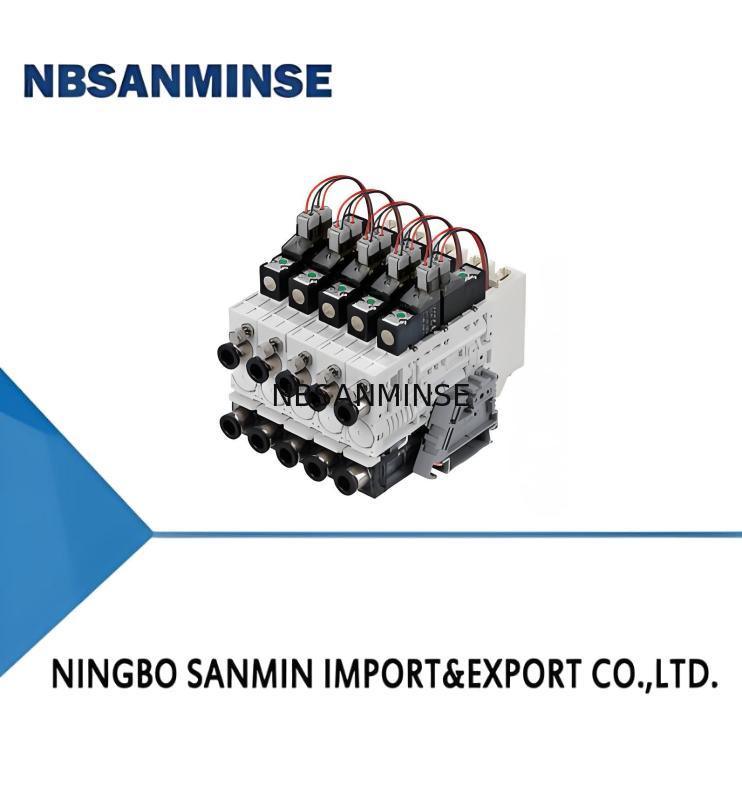

AZK Serie Geïntegreerde Vacuümgenerator

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	Merknaam:	NBSANMINSE
Model Number:	AZK-S

Gedetailleerde informatie
Max. vacuum level -kPa:	74	Rated air supply pressure bar:	6.0
Max. vacuum flow NL/min:	44	Specification:	S - Low vacuum level type
Air consumption NL/min:	26

Productomschrijving

Kenmerken

◇ Energiezuinige spuitstukken

◇ Met een energiebesparende bedieningsinrichting

◇ Met een normaal open vacuümklep

◇ Kleine afmetingen en lichtgewicht.

◇ Doorzichtige filterbehuizing

◇ Een enkele carrosserie met L-beugel, DIN-geleidingsspoorinstallatie voor geïntegreerde

Gecentraliseerde luchtvoorziening

Voordelen

◇ De vacuümstroom is met 50% toegenomen en het luchtverbruik is met 30% afgenomen

◇ Verminderd luchtverbruik met 90% (in vergelijking met niet-energiebesparende typen)

◇ Een stroomonderbreking of een uitstrooming heeft geen invloed op de vacuümproductie en voorkomt dat de

het werkstuk van het vallen

◇ Het apparaat is compact en kan rechtstreeks in het hanteringssysteem worden geïnstalleerd

◇ De reinheid is zichtbaar en gemakkelijk te vervangen

◇ Eenvoudige installatie, rechtstreeks op de distributiebox

Toepassingen

◇ Geïntegreerde vacuümgenerator voor het hanteren van luchtdichte en licht

porieuze werkstukken

◇ Vacuümproductie en -bewaking in automatiseringssystemen

◇ Voor robothandhaving en lineaire assen

◇ Kies en plaats applicaties met een zeer korte tijd

◇ Gebruikt voor systemen die een hoge dynamische hantering van werkstukken vereisen

en met beperkte ruimte

◇ Gewoonlijk gebruikt voor het hanteren van kleine onderdelen in volledig geautomatiseerde systemen

Structuur - met vacuümbrontype

(type vacuümgenerator)

◇ (1) Vacuümtoevoerventiel

◇ (2) Vacuümvrijlaat

◇ (3) Vacuümdrukschakelaar

◇ (4) Vacuümvrijstellend klep

◇ (5) Luchtvoorziening

◇ (6) Stilsteller

◇ (7) Vacuümpoort

◇ (8) Vacuümfilter

◇ (9) Installatie van DIN-geleidingsrails

Structuur - Type bron zonder vacuüm

(type vacuümpomp)

◇ (1) Vacuümtoevoerventiel

◇ (2) Vacuümvrijlaat

◇ (3) Vacuümdrukschakelaar

◇ (4) Vacuümvrijstellend klep

◇ (5) Luchtvoorziening

◇ (6) Vacuümpompconnector

◇ (7) Vacuümpoort

◇ (8) Vacuümfilter

◇ (9) Installatie van DIN-geleidingsrails

Hoe bestellen

AZK -S×8-NO -N-D.
① ② ③ ④ ⑤ ⑥
1Reeks	2Specificatie	③Stapel	4Specificatie van de regelklep
AZK	5-Lag vacuümniveau type	Niel-Eenvoudig lichaam	Nul - toevoerventiel NC+afvoerventiel NC
	X-High vacuümniveau type P-laag luchttoevoerdruk en	23	NO-toevoerventiel NO+afvoerventiel NC (leiddraadlengte 300 mm, stroomtoevoer DC24V)
	type hoge vacuümniveau	- Wat is er?
	L-groot stroomtype	8
	B-Vacuümpomptype
⑤Vacuüm schakelaar		⑥Klampen
Nul-Zonder vacuümschakelaar		Nul - één luchttoevoer, zonder beugel
N - NPN,zonder energiebesparende functie		F - Eenvoudige luchttoevoer, met beugel ((eenvoudig lichaam)
P - PNP, zonder energiebesparende functie		D -Eenvoudige luchttoevoer, geïntegreerde geleidingsrailinstallatie
NE-NPN, met energiebesparende functie		DP-Centra gelieerde luchtvoorziening,geleidingsrailinstallatie (geïntegreerd)
PE-PNP,met energiebesparende functie

◇ Opmerking: 1. Alleen NE/PE zijn voorzien van een remklep om energie te besparen, andere zijn zonder remklep

2De energiebesparende functie is niet optioneel voor L-grootstroomtype en B-vacuümpomptype.

3Gecentraliseerde luchttoevoer is niet optioneel voor B-Vacuum pomp type

Technische parameters

Model	Lucht aanbod Ratten druk bereik bar	e lucht aanbod druk bar	Max, ik ben er klaar voor. vacuüm niveau - kPa	Max, ik ben er klaar voor. vacuüm stroom NL/min	Max. pauze. stroom tarief NL/min	Lucht verbruik NL/min	Geluid niveau dB ((A)	Zonder druk schakelaar	Gewicht g Met druk schakelaar	Aanbeveling Lucht aanbod haven P	verbouwd slang d Vacuüm pomp aansluiting	Ik ga. (mm) Vacuüm PortV
AZK-S	3.0~6.0	6.0	74	44	60	26	65 tot 70	88.5	102.5	φ6	-	φ6
AZK-X	3.0~6.0	5.0	91	41	54	29	65 tot 70	88.5	102.5	中6	-	φ6
AZK-P	3.0~6.0	3.7	88	40	46	32	65 tot 70	88.5	102.5	φ6	-	φ6
AZK-L	3.0~6.0	5.0	90	68	48	85	74 tot 80	102	114	φ6	-	φ8
AZK-B	3.0~6.0	-	-	35	-		-	101.5	113.5	φ4	φ6	φ6

◇ Opmerking: 35NL/min is de maximaal toegestane doorstroming van de externe geluidsdemper AZK-B, AZK-L

Vacuümstroom ((NL/min) bij verschillende vacuümniveaus ((-kPa)

Model	Lucht aanbod druk bar	Lucht verbruik NL/min	0	10	20	30	40	50	60	70	80	90	Max, ik ben er klaar voor. vacuüm niveau - kPa
AZK-S	6.0	26	44.0	38.0	32.0	22.0	12.0	10.0	8.5	4.0	-	-	74
AZK-X	5.0	29	41.0	36.0	26.0	13.7	11.0	9.3	6.6	4.6	2.7	2.0	91
AZK-P	3.7	32	40.0	35.0	25.2	17.7	10.9	8.0	5.6	4.2	1.5	1.0	88
AZK-L	5.0	85	68.0	62.0	42.0	26.0	20.6	16.2	9.0	7.2	7.2	5.0	90

Evakuatietijd ((s/L) om verschillende vacuümniveaus te bereiken ((-kPa)

Model	Lucht aanbod druk bar	Lucht verbruik NL/min	10	20	30	40	50	60	70	80	90	Max, ik ben er klaar voor. vacuüm niveau - kPa
AZK-S	6.0	26	0.01	0.19	0.50	1.02	1.72	2.60	3.88	-	-	74
AZK-X	5.0	29	0.02	0.14	0.47	0.96	1.56	2.50	3.87	6.00		91
AZK-P	3.7	32	0.05	0.30	0.71	1.26	1.95	2.97	4.49	6.95	-	88
AZK-L	5.0	85	0.06	0.16	0.33	0.60	0.95	1.43	2.14	3.03	6.16	90

Technische parameters-Drukschakelaar

Model	ZPDC-□	ZPDC-□-E
Druk bereik	-100~100 kPa	-100~100 kPa
Inrichting druk bereik	-105 ~ 105 kPa	-105 ~ 105 kPa
Bewijs druk	500 kPa	500 kPa
Algemeen gas	Lucht, niet-corrosief, niet-brandbaar gas	Lucht, niet-corrosief, niet-brandbaar gas
Kracht aanbod Spanning	24V DC±10%, RIPPLE ((P-P) 10% of minder	24V Dc±10%, RIPPLE ((P-P) 10% of minder
Stroom verbruik	≤ 40 mA ((zonder belasting)	≤ 40 mA ((zonder belasting)
Schakeluitgang Output modus	2NPN of 2PNPopen verzamelaar/uitgang+1~5V lineaire analoge uitgang	1NPN of 1PNP open collectie-uitgang
Max.belasting stroom	125 mA	125 mA
Max.toevoerspanning	30V gelijkstroom ((NPN) 24V gelijkstroom ((PNP))	24 V gelijkstroom
Restspanning	≤ 1,5 V	≤ 1,5 V
Reactie tijd	≤ 2,5 ms (chattering-proof) functie: 25 ms, 100 ms,	≤ 2,5 ms ((functie tegen gebabbel:2.5 ms, 20 ms,
	250 ms, 500 ms, 1000 ms, 1500 ms selecteerbaar)	100 ms, 500 ms, 1000 ms, 1999 ms selecteerbaar)
Output kort circuit bescherming	- Ja, dat klopt.	OUT-schakelaar:Ja;V-Sol/D-Sol:Nee
Herhaalbaarheid	±0,2% F.S. ±1 cijfer
Afbeelding	32LED7-segment display ((rood) display ((monsterafstand:5x/sec)
Indicator nauwkeurigheid	±2% F.S. ±1 cijfer
Swtch. Aan indicator	OUT1:groen/OUT2:rood
Milieu weerstand IP-klasse	IP40
Omgeving Temp.range	Operatie: 0~50°C
Weerstand. Spanning	1000VAC in 1 minuut ((tussen behuizing en looddraad)
Isolatie weerstand	50MΩ min. (bij 500V gelijkstroom,tussen behuizing en looddraad)
Temperatuur kenmerkend	± 2% F.S. (bij temperatuurbereik van 0 tot 50 °C)
Lood draad	Oliebestendige PVC-kabel ((0,15 mm2)
