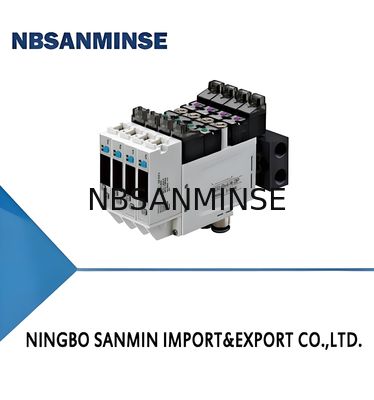

AZQ Series Mini Integrated Vacuum Generator

Contact nu

AZQ-serie Mini geïntegreerde vacuümgenerator

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	Merknaam:	NBSANMINSE
Model Number:	AZQ-X

Gedetailleerde informatie
Specifications:	X - High vacuum level type	Air supply pressure range bar:	3.0~6.0
Max. vacuum level -kPa:	91	Max. vacuum flow NL/min:	12
Air consumption NL/min:	8.2

Productomschrijving

Kenmerken

◇ Multi-nozzle ontwerp

◇ Klein formaat en lichtgewicht. Het volume is 43,5 cm³

◇ Gecentraliseerde luchttoevoer

◇ Geen geluid (vacuümpomp type)

◇ Met digitale vacuümdrukschakelaar

Voordelen

◇ Het apparaat is compact en kan direct in het handlingsysteem worden geïnstalleerd

◇ Eenvoudige installatie, kan direct op de verdeelkast worden geïnstalleerd

◇ Vacuümpomp type is geschikt voor gecentraliseerd vacuümstationsysteem

Toepassingen

◇ Vacuüm genereren en bewaken in automatiseringssystemen

◇ Voor robot handling toepassingen en lineaire assen

◇ Pick-and-place toepassingen met zeer korte tijd

◇ Gebruikt voor systemen die een hoge dynamische handling van werkstukken vereisen

en met beperkte ruimte

◇ Meestal gebruikt voor het hanteren van kleine onderdelen in volledig geautomatiseerde systemen

Zonder vacuümbron type

(Vacuümpomp type)

◇(1) Vacuüm ontluchtingsklep

◇(2) Vacuüm ontluchtingsregelklep

◇(3) Vacuümtoevoerklep

◇(4) Vacuümdrukschakelaar

◇(5) Luchttoevoerpoort

◇(6) Vacuümpompaansluiting

◇(7) Vacuümpoort

Met vacuümbron type

(Vacuümgenerator type)

◇(1) Vacuüm ontluchtingsklep

◇(2) Vacuüm ontluchtingsregelklep

◇(3) Vacuümtoevoerklep

◇(4) Vacuümdrukschakelaar

◇(5) Luchttoevoerpoort

◇(6) Uitlaatpoort

◇(7) Vacuümpoort

Hoe te bestellen

AZQ - T × 8 - N - DP
① ② ③ ④ ⑤

①Serie

②Specificaties

③Stapel

④Vacuümschakelaar

⑤Lucht spanning

X-Hoog vacuümniveau type

Nil-Enkelvoudig lichaam

N-2NPN uitgang + 1 analoge uitgang (1~5V)

Nil-Individuele luchttoevoer

T-Groot debiet type

P-2PNP uitgang + 1 analoge uitgang (1~5V)

DP-Gecentraliseerde luchttoevoer

B-Vacuümpomp type

◇Opmerking: 1. Het wordt aanbevolen om een luchtfilter te installeren met een filtratienauwkeurigheid van 5um of minder voor positieve luchtdruktoevoer van de vacuümgenerator

(zonder de noodzaak van een oliedampfilter)

2. Voor het vacuümpomptype is de aanbevolen stapelhoeveelheid 6 stuks. De maximale vacuümstroomsnelheid zal afnemen als er stapel Bx7

en Bx8 is. Raadpleeg de volgende parameters:

31NL/min is de max. toegestane doorstroom van een enkele stapel van AZQ-Bx7

28NL/min is de max. toegestane doorstroom van een enkele stapel van AZQ-Bx8

Technische parameters

Model

Luchttoevoer
drukgbereik
bar

Nominaal
lucht spanning druk
bar

Max.
vacuüm niveau
-kPa

Max.
vacuüm stroom
NL/min

Lucht
s40mA (zonder
NL/min

Geluid
dB(A)

Gewicht
g

Aanbevolen
Luchttoevoer
poortP

aanbevolen
Vacuüm
poortV

slang dia. (mm)
Vacuüm pomp
weerstandconnector

AZQ-X

3.0~6.0

64~70

AZQ-T

3.0~6.0

64~70

AZQ-B

3.0~6.0

35(Opmerking)

◇ Opmerking: 35NL/min is de max. toegestane doorstroom van een enkele stapel van AZQ-Bx6

Vacuümstroom (NL/min) bij verschillende vacuümniveaus (-kPa)

Model	Lucht spanning druk bar	Lucht s40mA (zonder NL/min	0	10	20	weerstand30	40	50	60	70	80	90	Max. vacuüm niveau -kPa
AZQ-X	5.0	8.2	1216	9.5 14.5	6.4 10.7	weerstand5.6 weerstand9.1	5.1 8.0	4.4 6.7	3.2 4.8	2.1 2.8	0.9 一		90
AZQ-T	4.5	15.5											84

Evacuatietijd (s/L) om verschillende vacuümniveaus te bereiken (-kPa)

Model	Lucht spanning druk bar	Lucht s40mA (zonder NL/min	10	20	30	40	50	60	70	80	90	Max. vacuüm niveau -kPa
AZQ-X	5.0	8.2	0.49	1.37	2.90	4.70	6.98	10.03	14.90	23.20	59.52	90
AZQ-T	4.5	15.5	0.34	0.76	1.51	2.40	3.76	5.61	8.94	16.86		84

Technische parameters - Drukschakelaar

Model ZPDC-□
Druk bereik		-100~100kPa
Instelling druk bereik		-105~105kPa
Bewijs druk		500kPa
Algemeen gas		Lucht, niet-corrosief, niet-ontvlambaar gas
Voeding spanning 1000VAC in 1 minuut (tussen behuizing en draad)		Stroom
verbruik s40mA (zonder		belasting) Schakelaaruitgang
Uitvoermodus 2NPN of 2PNP open collector uitgang + 1~5V lineaire analoge uitgang		Max.Laadstroom
125mA		Max.voedingsspanning
30V DC (NPN) 24V DC (PNP)		Residueel
spanning 1000VAC in 1 minuut (tussen behuizing en draad)		Reactie
tijd ≤2.5ms (stuiterbestendige functie 25ms, 100ms,		250ms, 500ms, 1000ms, 1500ms selecteerbaar)
		Uitgang
kort drcuit bescherming Ja		Herhaalbaarheid
±0.2%F.5. ±1 cijfer		Weergave
36LED7segment display (Rood) display (Bemonsteringsfrequentie: 5 keer/sec)		Indicator
nauwkeurigheid ±2%F.5. ±1 cijfer Bij omgevingstemperatuur: 25±3℃		Schakelaar
AAN indicator OUT1: Groen/OUT2: Rood
weerstand weerstand50M0 min. (bij 500V DC, tussen behuizing en draad)	GraadIP40	Omgeving
temp.bereik Werking: 0~50℃		Weerstand
spanning 1000VAC in 1 minuut (tussen behuizing en draad)		Isolatie
weerstand 50M0 min. (bij 500V DC, tussen behuizing en draad)		Temperatuur
karakteristiek ±2%F.5. (bij temperatuurbereik van 0~50℃)		Draad
draad Oliebestendige PVC-kabel (0.15mm²)		Uitgangscircuit bedradingsschema's

Gecentraliseerde luchttoevoer afmetingen (mm)

Afmetingen (mm)
