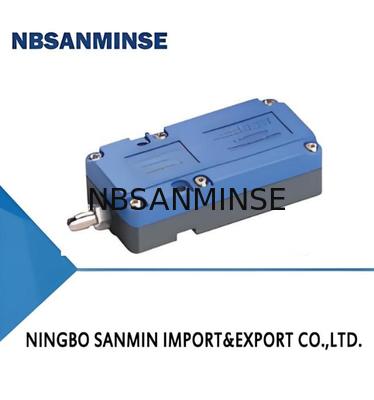

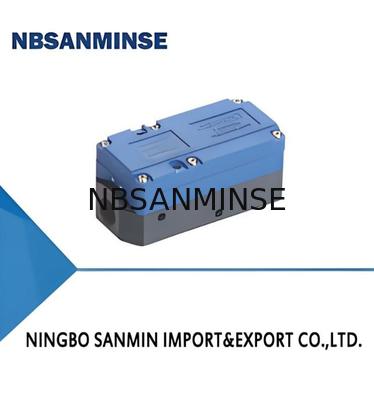

Mini-vacuümgeneratoren van de ABM/ABX-serie

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	Merknaam:	NBSANMINSE
Model Number:	ABM5,ABX5

Gedetailleerde informatie
Air supply pressure range bar:	4.5~6.0	Max. vacuum level -kPa:	85
Max. vacuum flow NL/min:	35~37	Air consumption NL/min:	12~20
Noise level dB(A):	50~65

Productomschrijving

Kenmerken

◇ Energiezuinige spuitstukken

◇ Klein formaat, licht gewicht, direct aansluitbaar bij de zuigbeker

◇ Er zijn verschillende luchthaven specificaties ((A,NA,B,NB,C,NC)

◇ Ingebouwde geluidsdempende en externe geluidsdempende toestellen zijn optioneel

Voordelen

◇ Het kan bij minder luchtverbruik meer vacuüm laten stromen

◇ Voor gelegenheden met beperkte plaats en gewicht

◇ De geschikte specificaties voor de poortverbinding kunnen worden geselecteerd op basis van de

eisen ter plaatse

◇ Het kan aan verschillende eisen aan de vacuümstroom voldoen bij verschillende werkzaamheden

voorwaarden

◇ Verminder het geluid van het product sterk

Toepassingen

◇ Universele vacuümgenerator, veel gebruikt in allerlei vacuümsystemen

◇ Geschikt voor het hanteren van metalen platen, verpakkingsmachines, spuitgieten

en industriële robottechnologie

Structuur

◇ (1)Een- Verschaffing

◇ (2)VAquum port

◇ (3)Exhaust haven

◇(4)Vacuümfilter

◇ (5)Schaduwdemper

Hoe bestellen

ABM 10 - B-F.

① ② ③ ④

1Reeks

Specificatie

Portverbinding

4Verzegeling

ABM-Universaltype ((-85 kPa)

Een NA

Niets-verzuim, NBR

ABX-Hoog vacuümniveautype ((-92kPa)

B NB

F-fluorrubber

C NC

E-EPDM

(zie tabel 1)

Portverbindingstabel1

Haven verbinding

Lucht aanbod haven

Vacuüm haven

Uitlaatgas haven

Toepasselijk vacuüm generator

Een

M5-6

G1/8

Intern geluidsdemper

ABM5,10 ABX5,10

M5-6

NPSF1/8

Interne geluidsdemper

ABM5,10 ABX5,10

G1/8

G3/8

Interne geluidsdemper

ABM5,10,20,30 ABX5,10,20,30

NB:

NPSF1/8

NPSF3/8

Interne geluidsdemper

ABM5,10,20,30 ABX5,10,20,30

G1/8

G3/8

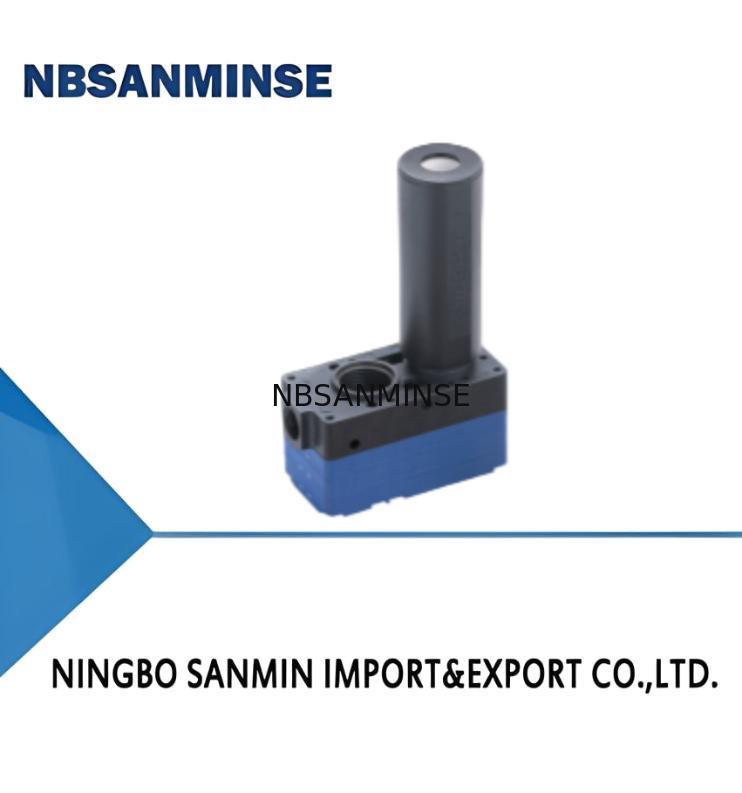

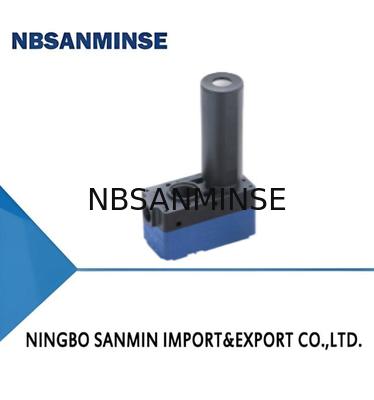

Externe geluidsdemper

ABM5,10,20,30 ABX5,10,20,30

NPSF1/8

NPSF3/8

Externe geluidsdemper

ABM5,10,20,30 ABX5,10,20,30

Selectie-ABM

Model/
Specificatie

Een

NB:

ABM5-□

ABM5-A

ABM5-NA

ABM5-B

ABM5-NB

ABM5-C

ABM5-NC

ABM10-□

ABM10-A

ABM10-NA

ABM10-B

ABM10-NB

ABM10-C

ABM10-NC

ABM20-□

ABM20-B

ABM20-NB

ABM20-C

ABM20-NC

ABM30-□

ABM30-B

ABM30-NB

ABM30-C

ABM30-NC

Selectie-ABX

Model/
Specificatie

Een

NB:

ABX5-□

ABX5-A

ABX5-NA

ABX5-B

ABX5-NB

ABX5-C

ABX5-NC

ABX10-□

ABX10-A

ABX10-NA

ABX10-B

ABX10-NB

ABX10-C

ABX10-NC

ABX20-□

ABX20-B

ABX20-NB

ABX20-C

ABX20-NC

ABX30-□

ABX30-B

ABX30-NB

ABX30-C

ABX30-NC

Technische parameters-ABM

Model	Lucht aanbod druk bereik bar	Max, ik ben er klaar voor. vacuüm niveau - kPa	Max, ik ben er klaar voor. vacuüm stroom NL/min	Lucht verbruik NL/min	Geluid niveau dB ((A)	Werken temperatuur °C	Aanbeveling Lucht aanbod PortP	verbouwd Huizen Dag Vacuüm PortV
ABM5	4.5 tot 6.0	85	35 tot 37	12 tot 20	50 tot 65	-20 tot 80	φ6	φ8
ABM10	4.5 tot 6.0	85	70 ~ 75	28 tot 42	55 tot 68	-20 tot 80	φ6	φ10
ABM20	4.5 tot 6.0	85	141 tot 150	55 tot 85	60 tot 68	-20 tot 80	φ8	φ12
ABM30	4.5 tot 6.0	85	175 tot 220	87 tot 125	60 tot 68	-20 tot 80	φ10	φ12

Technische parameters-ABX

Model	Lucht aanbod druk bereik bar	Max, ik ben er klaar voor. vacuüm niveau - kPa	Max, ik ben er klaar voor. vacuümstroom NL/min	Lucht verbruik NL/min	Geluid niveau dB ((A)	Werken temperatuur °C	Aanbeveling Luchtvoorziening	- Ik heb de slang opgelost. mm Vacuüm PortV
ABX5	4.5 tot 6.0	92	30 tot 32	18 tot 22	50 tot 65	-20 tot 80	φ6	φ 8
ABX10	4.5 tot 6.0	92	52 tot 63	31 tot 40	55 tot 68	-20 tot 80	φ6	φ10
ABX20	4.5 tot 6.0	92	110~125	79~89	60 tot 69	-20 tot 80	φ8	φ12
ABX30	4.5 tot 6.0	92	180 tot en met 185	128 ~ 137	60 tot 69	-20 tot 80	φ10	φ12

◇ Opmerking: Maximale luchttoevoerdruk is 7,0 bar

Vacuümstroom ((NL/min) bij verschillende vacuümniveaus ((-kPa)

Model	Lucht aanbod druk bar	Lucht verbruik NL/min	0	10	20	30	40	50	60	70	80	Max, ik ben er klaar voor. vacuüm niveau - kPa
ABM5	4.5	12	35.0	20.5	12.0	10.5	8.5	6.5	4.5	2.5	0.8	85
ABM10	4.5	28	70.0	40.5	25.0	21.0	18.0	14.0	9.5	5.0	1.3	85
ABM20	4.5	55	141.0	77.0	45.0	39.5	29.5	25.0	17.5	12.0	3.0	85
ABM30	4.5	87	175.0	105.0	70.0	63.0	53.0	40.0	26.0	14.0	6.5	85
ABM5	6.0	20	37.0	25.0	15.5	12.0	8.0	6.0	4.0	2.7	0.6	85
ABM10	6.0	42	75.0	55.0	27.0	20.0	18.0	12.0	9.0	5.0	2.0	85
ABM20	6.0	85	150.0	100.0	55.0	38.0	30.0	24.0	16.0	11.0	3.2	85
ABM30	6.0	125	220.0	150.0	81.0	65.0	50.0	38.0	27.0	18.0	5.0	85

Evakuatietijd ((s/L) om verschillende vacuümniveaus te bereiken ((-kPa)

Model	Luchtvoorziening druk bar	Lucht verbruik NL/min	10	20	30	40	50	60	70	80	Max, ik ben er klaar voor. vacuüm niveau - kPa
ABM5	4.5	12	0.11	0.42	0.95	1.66	2.50	3.65	5.25	7.89	85
ABM10	4.5	28	0.08	0.20	0.44	0.80	1.24	1.80	2.55	3.80	85
ABM20	4.5	55	0.04	0.12	0.23	0.41	0.65	0.93	1.33	2.03	85
ABM30	4.5	87	0.03	0.09	0.16	0.27	0.43	0.66	0.95	1.43	85
ABM5	6.0	20	0.13	0.51	1.15	1.93	2.87	4.09	5.84	10.46	85
ABM10	6.0	42	0.03	0.23	0.53	0.92	1.37	1.95	2.77	4.62	85
ABM20	6.0	85	0.02	0.15	0.28	0.46	0.71	1.02	1.48	2.55	85
ABM30	6.0	125	0.02	0.08	0.14	0.31	0.49	0.69	1.02	1.75	85

Vacuümstroom ((NL/min) bij verschillende vacuümniveaus ((-kPa)

Model	Lucht aanbod druk bar	Lucht verbruik NL/min	0	10	20	30	40	50	60	70	80	90	Max, ik ben er klaar voor. vacuüm niveau - kPa
ABX5	4.5	18	30.0	13.0	7.5	7.0	6.0	5.0	4.0	3.2	1.8	0.4	92
ABX10	4.5	31	52.0	240	18.0	15.0	13.0	10.5	8.0	6.0	2.5	0.8	92
ABX20	4.5	79	100.0	46.0	34.0	30.5	25.0	21.0	17.0	10.5	5.0	1.6	92
ABX30	5.0	128	180.0	95.0	55.0	45.5	40.5	30.5	25.0	19.0	11.5	3.0	92
ABX5	6.0	22	32.0	20.0	8.5	7.5	6.0	5.0	4.0	3.0	1.5	0.15	92
ABX10	6.0	40	63.0	36.0	18.0	16.0	12.5	10.5	8.5	6.0	3.5	0.5	92
ABX20	6.0	89	125.0	73.0	35.0	30.0	25.0	22.0	18.0	12.0	7.0	0.9	92
ABX30	6.0	137	185.0	103.0	51.0	46.0	38.0	31.0	25.0	19.0	12.0	1.8	92

Evakuatietijd ((s/L) om verschillende vacuümniveaus te bereiken ((-kPa)

Model	Luchtvoorziening druk bar	Lucht verbruik NL/min	10	20	30	40	50	60	70	80	90	Max, ik ben er klaar voor. vacuüm niveau - kPa
ABX5	4.5	18	0.13	0.60	1.26	2.30	3.20	4.50	6.15	8.50	15.50	92
ABX10	4.5	31	011	0.30	0.65	1.10	1.55	2.15	2.85	4.70	10.20	92
ABX20	4.5	79	0.09	0.16	0.32	0.55	0.80	1.50	1.80	2.70	5.00	92
ABX30	5.0	128	0.06	0.12	0.23	0.36	0.53	0.76	1.10	1.60	2.90	92
ABX5	6.0	22	015	0.71	1.52	2.54	3.72	5.12	6.95	9.70	21.00	92
ABX10	6.0	40	0.09	0.32	0.71	1.18	1.74	2.40	3.26	4.55	10.20	92
ABX20	6.0	89	0.05	0.15	0.31	0.52	0.77	1.08	1.54	2.15	4.92	92
ABX30	6.0	137	0.03	0.13	0.23	0.38	0.58	0.82	1.11	1.54	3.00	92

Afmetingen ((mm)

Dafmetingen(mm)

Reparatiepakketten
