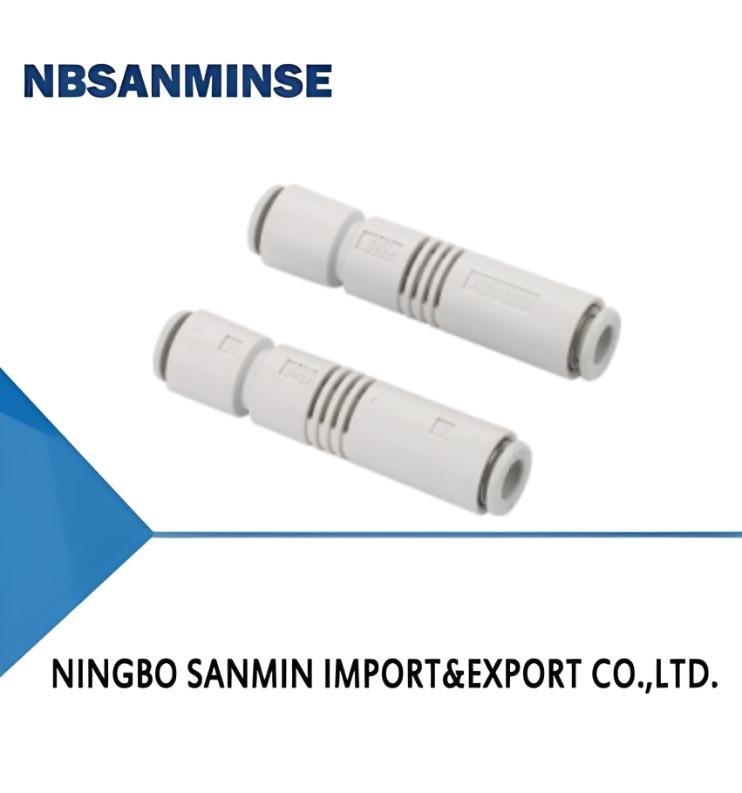

Basis vacuümgenerator van de AZU-serie

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	Merknaam:	NBSANMINSE
Model Number:	AZU05S

Gedetailleerde informatie
Nozzle diameter mm:	0.5	Ratedair supplypressure bar:	4.5
Max. vacuumlevel -kPa:	85	Max. vacuumflow NL/min:	7
Air consumption NL/min:	9

Productomschrijving

Kenmerken

◇ Axisverbinding

◇ Plastic behuizing

◇ Optioneel hoog vacuümtype en groot stroomtype

Voordelen

◇ rechtstreeks aan de slang monteren

◇ Geschikt voor kleine ruimtes

◇ Gemakkelijk te installeren, geen extra installatietoebehoren nodig

Toepassingen

◇ Lijnvormig, rechtstreeks op PU-slang te installeren

◇ Geschikt voor het hanteren van systemen met beperkte ruimte

◇ Handhaving van elektronische onderdelen

Structuur

◇ (1)Een- Verschaffing

◇ (2) Afvoerpoort

◇ (3)VAquum port

Hoe bestellen

AZU 05 S ① ② ③
①Reeks				②Deeltjes diameter								③Specificatie
AZU				05-φ0,5 mm								S-Hoog vacuümniveautype ((-85kPa)
				07-φ0,7 mm								L-groot vacuümstroomtype ((-48kPa)
Selectie
Model/nozzle diameter						05									07
AZUOS						AZU055									AZU07S
AZU□L						AZU05L									AZU07L
Technische parameters
Model	Deeltjes diameter mm	Geclassificeerd lucht aanvoerdruk bar			Max, ik ben er klaar voor. vacuümniveau - kPa			Max, ik ben er klaar voor. vacuüm stroom NL/min		Lucht verbruik NL/min			Geluid niveau dB ((A)	Werken temperatuur °C			Gewicht g	Aanbevolen Luchtvoorzieningshaven P		Oze Ik heb je nodig. (mm) Vacuüm haven V
AZU055	0.5	4.5			85			7		9			68	5 tot 60			6.5	φ6		φ6
AZU075	0.7	4.5			85			12		19			68	5 tot 60			7.0	φ6		φ6
AZU05L	0.5	4.5			48			12		9			70	5 tot 60			6.5	φ6		φ6
AZU07L	0.7	4.5			48			21		19			70	5 tot 60			7.0	φ6		φ6
◎Opmerking:Max.werkdruk 7 bar,standaardwerkdruk 4,5 bar
Vacuümstroom ((NL/min) bij verschillende vacuümniveaus ((-kPa)
Model	Lucht aanbod druk bar		Lucht verbruik NL/min		0		10		20	30	40		48	50		60	70	80	Max, ik ben er klaar voor. vacuüm niveau - kPa
AZU055	4.5		9		7.0		6.0		5.0	4.0	3.5			2.5		1.8	1.0	0.4	85
AZU075	4.5		19		12.0		9.5		8.5	7.2	6.0			5.5		4.0	2.0	0.4	85
AZU05L	4.5		9		12.0		10.0		8.0	5.5	3.0		1.0						48
AZU07L	4.5		19		21.0		18.5		15.5	11.5	8.0		1.5			”			48
Evakuatietijd ((s/L) om verschillende vacuümniveaus te bereiken ((-kPa)
Model	Lucht aanbod druk bar		Lucht verbruik NL/min			10		20		30		40		45		50		60	Max, ik ben er klaar voor. vacuüm niveau - kPa
AZU055	4.5		9			0.90		2.6		5.2		10.0				22.5			85
AZU075	4.5		19			0.53		1.4		2.7		5.0				8.7		18	85
AZU05L	4.5		9			0.60		1.5		2.9		8.0		14.0					48
AZU07L	4.5		19			0.34		0.9		2.0		7.5		13.0					48

Afmetingen ((mm)
