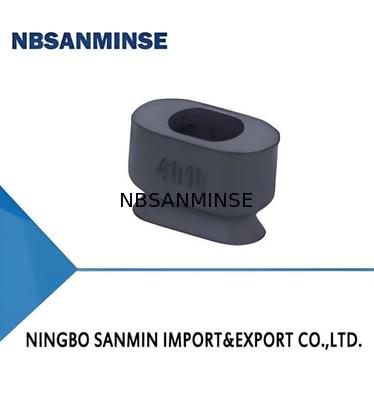

Ovale platte zuigbeker van de SAO-serie

Min. bestelaantal :	100 stuks	Verpakking Details :	plastic zak
Levertijd :	5-30days	Levering vermogen :	10000 STUKS

Plaats van herkomst:	China	Merknaam:	NBSANMINSE
Modelnummer:	SAO3,5 × 7

Gedetailleerde informatie
Uittrekkracht N:	0.9	Inhoud cm³:	<0>
Min. Curve radius of workpiece mm:	6	Aanbevolen slangdiameter mm:	4
Materiaal en hardheid 55:	N- NBR

Productomschrijving

Kenmerken

◇ Ovale en platte structuur

◇ Er is geleidend materiaal beschikbaar

◇ Er zijn verschillende maten beschikbaar

Voordelen

◇ Kleine afmetingen, grote zuigkracht, geschikt voor het hanteren van lange

en smalle werkstukken

◇ Laat statische elektriciteit voorzichtig los om werkstukken tegen

beschadiging

◇ Geschikt voor werkstukken van verschillende grootte en vorm

Toepassingen

◇ Het hanteren van lange en smalle werkstukken met een gelijk oppervlak

◇ Handhaving van elektronische onderdelen

◇ Het geleidende materiaal is geschikt voor de 3C-industrie

Structuur

◇ Splitsingsstructuur voor gemakkelijke vervanging van slijtagelementen

Hoe bestellen

Technische parameters

Model	Uittrekken kracht N	Innerlijk volume cm3	Min.Curve radius van werkstuk mm	Gewicht g	Aanbevolen slang Ik heb je nodig. mm	MPQ stuks
SAO3,5 × 7	0.9	< 0.1	6	0.5	4	10
SAO4×10	1.6	< 0.1	7	0.4	4	10
SAO5 × 10	2	< 0.1	9	0.4	4	10
SAO6 × 10	2.4	< 0.1	13	0.5	4	10
SAO4×20	3.2	< 0.1	8	0.8	4	10
SAO5 × 20	4.2	< 0.1	11	0.7	4	10
SAO6 × 20	5	< 0.1	14	0.9	4	10
SAO8×20	6.5	< 0.1	16	0.9	4	10
SAO4×30	5.2	< 0.1	8	1.3	4	10
SAO5×30	6.5	< 0.1	10	1.1	4	10
SAO6 × 30	7.8	< 0.1	14	1.2	4	10
SAO8×30	10.2	0.1	18	1.3	4	10

◇ Opmerking: Testvacuümniveau -60 kPa, werkstuk met glad en schoon oppervlak.

De gegevens kunnen verschillen naargelang de verschillende oppervlakken van het werkstuk. De lengte van de vacuümslang wordt aanbevolen zo kort mogelijk te zijn, maximaal 2 m.

Afmetingen ((mm)

Afmetingen ((mm)

◇ Opmerking: de afmetingstolerantie voldoet aan de GBT 3672.1-2002-1 M3-norm voor afmetingstolerantie van rubberproducten

Structuur

◇ Bestaat uit een vervangende zuigbeker en een vergrendeling

◇ Plug-in aansluiting voor een zuigbeker

◇ Verticale vacuümpoort, vrouwelijke draad voor montage

◇ Zijdelingse vacuümpoort, mannelijke en vrouwelijke draad voor montage

Hoe bestellen

◇ Zie bladzijde 87 voor de keuze van zuigbekers

Selectie

Verbinding draad M-Man draad		F-Vrouw draad
SAO3.5×7□-LA4-M5M	SAO3.5×7□-LA6-M5M	SAO3.5×7□-LA4-M5F	SAO3.5×7□-LA6-M5F	SAO3.5×7□-M5F
SAO4×10□-LA4-M5M	SAO4×10□-LA6-M5M	SAO4×10□-LA4-M5F	SAO4×10□-LA6-M5F	SAO4×10□-M5F
SAO5×10□-LA4-M5M	SAO5×10□-LA6-M5M	SAO5×10□-LA4-M5F	SAO5×10□-LA6-M5F	SAO5×10□-M5F
SAO6×10□-LA4-M5M	SAO6×10□-LA6-M5M	SAO6×10□-LA4-M5F	SAO6×10□-LA6-M5F	SAO6×10□-M5F
SAO4×20□-LA4-M5M	SAO4×20□-LA6-M5M	SAO4×20□-LA4-M5F	SAO4×20□-LA6-M5F	SAO4×20□-M5F
SAO5×20□-LA4-M5M	SAO5×20□-LA6-M5M	SAO5×20□-LA4-M5F	SAO5×20□-LA6-M5F	SAO5×20□-M5F
SAO6×20□-LA4-M5M	SAO6×20□-LA6-M5M	SAO6×20□-LA4-M5F	SAO6×20□-LA6-M5F	SAO6×20□-M5F
SAO8×20□-LA4-M5M	SAO8×20□-LA6-M5M	SAO8×20□-LA4-M5F	SAO8×20□-LA6-M5F	SAO8×20□-M5F
SAO4×30□-LA4-M5M	SAO4×30□-LA6-M5M	SAO4×30□-LA4-M5F	SAO4×30□-LA6-M5F	SAO4×30□-M5F
SAO5×30□-LA4-M5M	SAO5×30□-LA6-M5M	SAO5×30□-LA4-M5F	SAO5×30□-LA6-M5F	SAO5×30□-M5F
SAO6×30□-LA4-M5M	SAO6×30□-LA6-M5M	SAO6×30□-LA4-M5F	SAO6×30□-LA6-M5F	SAO6×30□-M5F
SAO8×30□-LA4-M5M	SAO8×30□-LA6-M5M	SAO8×30□-LA4-M5F	SAO8×30□-LA6-M5F	SAO8×30□-M5F

Afmetingen ((mm)

Structuur

◇ Bestaat uit een vervangende zuigbeker ((3) en een niveaucompensator

◇ Plug-in aansluiting voor een zuigbeker

◇ Verticale vacuümpoort ((1), mannelijke draad voor montage

◇ zijdelingse vacuümpoort ((2), mannelijke draad voor montage

Hoe bestellen

Afmetingen ((mm)
