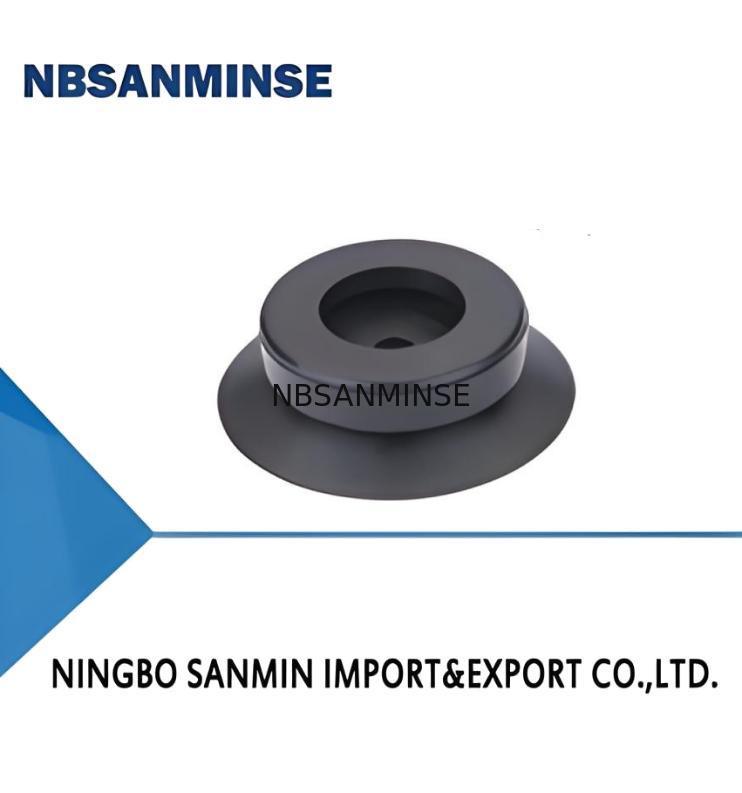

SPA Series Suction Cup with Level Compensator

Contact nu

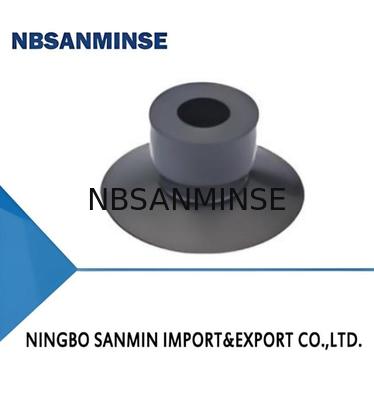

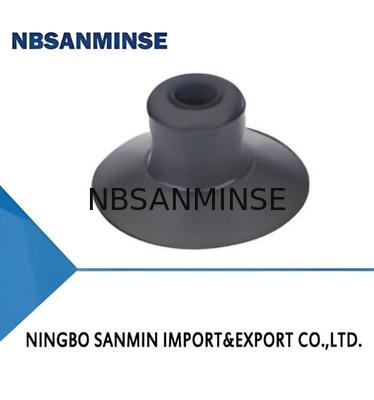

SPA Serie Zuignap met Niveauregeling

Min. bestelaantal :	100 stuks	Verpakking Details :	plastic zak
Levertijd :	5-30days	Levering vermogen :	10000 STUKS

Plaats van herkomst:	China	Merknaam:	NBSANMINSE
Modelnummer:	SPA10A

Gedetailleerde informatie
Diameter:	10 - φ10mm	Materiaal en hardheid:	N- NBR
Verbindingsdraad:	Nil - Alleen zuigbeker	Uittrekkracht N:	3.5
Aanbevolen slangdiameter mm:	4

Productomschrijving

Kenmerken

◇ Dunne lip, platte en korte slag

◇ Met ondersteunende structuur aan de onderkant

◇ Verkrijgbaar in verschillende maten

Voordelen

◇ Goede afdichting voor het hanteren van dunne en platte werkstukken

◇ Voorkomt vouwen tijdens het hanteren van papier en dunne folie

◇ Geschikt voor werkstukken van verschillende maten en vormen

Toepassingen

◇ Geschikt voor gelegenheden met hoge eisen aan markeringen op

productoppervlakken tijdens het hanteren, zoals papier, plastic folie,

aluminiumfolie en koperfolie

◇ Type B zuignap is plat en heeft een dunne lip, wat meer geschikt is

voor het hanteren van dunne werkstukken die gemakkelijk kreuken, zoals

aluminiumfolie, koperfolie

Structuur

◇ Gesplitste structuur voor eenvoudige vervanging van slijtdelen

Hoe te bestellen

Selectie
Model	Aansluiting draad M-Mannelijk draad	Model	Aansluiting draad M-Mannelijk draad
SPA10A□	SPA10A□-M5M	SPA20B□	SPA20B□-M5M
SPA10B□	SPA10B□-M5M	SPA25A□	SPA25A□-M6M	SPA25A□-M8M
SPA15A□	SPA15A□-M5M	SPA30A□	SPA30A□-M6M	SPA30A□-M8M
SPA15B□	SPA15B□-M5M	SPA30B□	SPA30B□-M5M
SPA15D□	SPA15D□-M5M	SPA40A□	SPA40A□-M6M	SPA40A□-M8M
SPA20A□	SPA20A□-M5M	SPA50A□	SPA50A□-M6M	SPA50A□-M8M

Technische parameters
Model	Uittrek- kracht N	Inwendig volume cm³	Gewicht g	Aanbevolen slang dia mm	MPQ stuks
SPA10A	3.5	<0.1	0.3	4	10
SPA10B	3.5	<01	0.56	4	10
SPA15A	8	<0.1	0.28	4	10
SPA15B	8	<0.1	0.4	4	10
SPA15D	8	<0.1	0.28	4	10
SPA20A	15	0.3	0.8	4	5
SPA20B	15	<0.1	0.7	4	5
SPA25A	22	0.6	2.0	4	5
SPA30A	32	1.1	2.6	4	5
SPA30B	32	0.2	3.4	4	5
SPA40A	56	2.6	2.6	6	5
SPA50A	88	5.8	4.3	6	1

◇ Opmerking: Testvacuümniveau -60kPa, werkstuk met glad en schoon oppervlak. De gegevens van de uittrekkracht zoals hierboven zijn berekend zonder rekening te houden met de veiligheidsfactor.

De gegevens kunnen verschillen afhankelijk van verschillende werkoppervlakken. Beveel aan dat de lengte van de vacuümslang zo kort mogelijk is, max. 2m.

Structuur

◇ Bestaande uit vervangende zuignap en vergrendelingsfitting

◇ Plug-in fitting voor zuignap

◇ Verticale vacuümpoort, Pagoda-fitting of one-touch fitting voor

aansluiting, mannelijke draad voor montage

◇ Laterale vacuümpoort, Pagoda-fitting voor aansluiting, vrouwelijke

draad voor montage

Model	Vacuüm poort richting Verticaal-Pagoda fitting	Verticaal-One-touch fitting	Lateraal-Pagoda fitting
SPA10A□	SPA10A□-B6-M8M	SPA10A□-A4-M2M	SPA10A□-LB6-M4F
SPA10B□	SPA10B□-B6-M8M	SPA10B□-A4-M12M	SPA10B□-LB6-M4F
SPA15A□	SPA15A□-B6-M8M	SPA15A□-A4-M2M	SPA15A□-LB6-M4F
SPA15B□	SPA15B□-B6-M8M	SPA15B□-A4-M2M	SPA15B□-LB6-M4F
SPA15D□	SPA15D□-B6-M8M	SPA15D□-A4-M2M	SPA15D□-LB6-M4F
SPA20A□	SPA20A□-B6-M8M	SPA20A□-A4-M12M	SPA20A□-LB6-M4F
SPA20B□	SPA20B□-B6-M8M	SPA20B□-A4-M2M	SPA20B□-LB6-M4F
SPA25A□	SPA25A□-B6-M10M	SPA25A□-A6-M14M	SPA25A□- LB6-M6F
SPA30A□	SPA30A□-B6-M10M	SPA30A□-A6-M14M	SPA30A□-LB6-M6F
SPA30B□	SPA30B□-B6-M10M	SPA30B□-A6-M14M	SPA30B□-LB6-M6F
SPA40A□	SPA40A□-B6-M10M	SPA40A□-A6-M14M	SPA40A□-LB6-M6F
SPA50A□	SPA50A□-B6-M10M	SPA50A-A6-M14M	SPA50A□- LB6-M6F

Structuur

◇ Bestaande uit vervangende zuignap(3) en niveaucompensator

◇ Plug-in fitting voor zuignap

◇ Verticale vacuümpoort(1), mannelijke draad voor montage

◇ Laterale vacuümpoort(2), mannelijke draad voor montage

Selectie
Model	Vacuüm poort richting Verticaal-Pagoda fitting	Lateraal-Pagoda fitting
SPA10A□	SPA10A□-FE4B6-M1 SPA10A□-FE10B6-M1	SPA10A□-FE4LB6-M11 SPA10A□-FE10LB6-M11
SPA10B□	SPA10B□-FE4B6-M11 SPA10B□-FE10B6-M11	SPA10B□-FE4LB6-M11 SPA10B□-FE10LB6-M11
SPA15A□	SPA15A□-FE4B6-M11 SPA15A□-FE10B6-M11	SPA15A□-FE4LB6-M11 SPA15A□-FE10LB6-M11
SPA15B□	SPA15B□-FE4B6-M11 SPA15B□-FE10B6-M11	SPA15B□-FE4LB6-M11 SPA15B□-FE10LB6-M11
SPA15D□	SPA15D□-FE4B6-M1 SPA15D□-FE10B6-M11	SPA15D□-FE4LB6-M11 SPA15D□-FE10LB6-M11
SPA20A□	SPA20A□-FE4B6-M11 SPA20A□-FE10B6-M11	SPA20A□-FE4LB6-M11 SPA20A□-FE10LB6-M11
SPA20B□	SPA20B□-FE4B6-M1 SPA20B□-FE10B6-M11	SPA20B□-FE4LB6-M11 SPA20B□-FE10LB6-M11
SPA25A□	SPA25A□-FE6B6-M14 SPA25A□-FE15B6-M14	SPA25A□-FE6LB6-M14 SPA25A□-FE15LB6-M14
SPA30A□	SPA30A□-FE6B6-M14 SPA30A□-FE15B6-M14	SPA30A□-FE6LB6-M14 SPA30A□-FE15LB6-M14
SPA30B□	SPA30B□-FE6B6-M14 SPA30B□-FE15B6-M14	SPA30B□-FE6LB6-M14 SPA30B□-FE15LB6-M14
SPA40A□	SPA40A□-FE6B6-M14 SPA40A□-FE15B6-M14	SPA40A□-FE6LB6-M14 SPA40A□-FE15LB6-M14
SPA50A□	SPA50A-FE6B6-M14 SPA50A□-FE15B6-M14	SPA50A□-FE6LB6-M14 SPA50A-FE15LB6-M14
