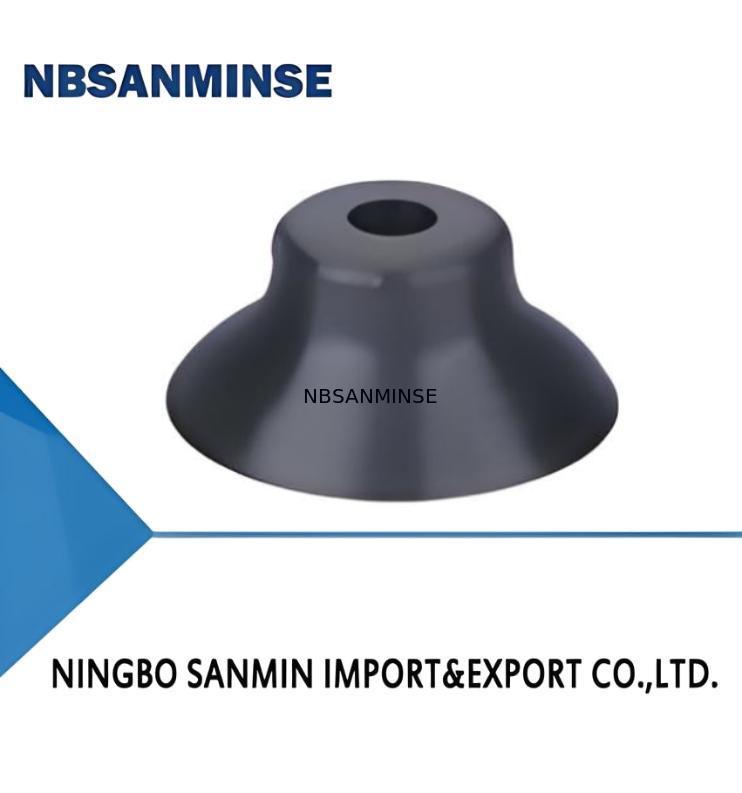

SPF-serie platte zuigbeker

Min. bestelaantal :	100 stuks	Verpakking Details :	plastic zak
Levertijd :	5-30days	Levering vermogen :	10000 STUKS

Plaats van herkomst:	China	Merknaam:	NBSANMINSE
Modelnummer:	SPF2

Gedetailleerde informatie
Materiaal en hardheid:	N- NBR	Verbindingsdraad:	Nil - Alleen zuigbeker
Trekkingskracht N:	43	Aanbevolen slangdia. mm:	4
Diameter:	2 - φ2mm

Productomschrijving

Kenmerken

◇ Met ondersteuningsstructuur

◇ Optimaal ontwerp

◇ Klein binnenste volume

◇ In verschillende maten verkrijgbaar

Voordelen

◇ Vermijd dat de werkstukken permanent vervormd raken

◇ Klein formaat, grote zuigkracht

◇ Korte werkcyclus

◇ Geschikt voor werkstukken van verschillende grootte en vorm

Toepassingen

◇ Handelen met vlakke werkstukken met een glad of licht ruw oppervlak

zoals hout, metalen platen, multiplex en plastic platen

◇ Geschikt voor het hanteren van elektronische onderdelen, geleidend materiaal

kan elektrostatische schade aan elektronische onderdelen effectief voorkomen

Structuur

◇ Zuigbekers met een diameter van minder dan 50 mm hebben een gespleten structuur voor

gemakkelijke vervanging van slijtagelementen

◇ Een eendelige structuur voor een zuigbeker met een diameter van 60 mm tot 200 mm

Hoe bestellen

Selectie

Model	Verbinding draad M-Man draad	Model	Verbinding draad M-Man draad
SPF2□	SPF2□-M3M	SPF 25 □	SPF25□-M5M
SPF 3,5 □	SPF3.5□-M3M	SPF30□	SPF30□-M5M
SPF5□	SPF5□-M5M	SPF 35 □	SPF35□-M5M
SPF6□	SPF6□-M5M	SPF 40 □	SPF40□-M5M
SPF8□	SPF8□-M5M	SPF 50□	SPF50□-M8M
SPF10□	SPF10□-M5M	SPF60□-M10F
SPF15 □	SPF15□-M5M	SPF 80□-M10F	·
SPF20□	SPF20□-M5M	SPF 95□-M10F	·

Technische parameters

Model	Uittrekken kracht N	Innerlijk volume cm3	Gewicht g	Aanbevolen slang Dag mm	MPQ stuks	Model	Uittrekken kracht N	Innerlijk volume cm2	Gewicht g	Aanbevolen slang Ik heb je nodig. mm	MPQ stuks
SPF2	0.15	< 0.1	0.1	4	10	SPF 35	43	2.4	6.6	6	5
SPF3.5	0.4	< 0.1	0.1	4	10	SPF 40	60	3.4	8.4	6	5
SPF 5	0.9	< 0.1	0.2	4	10	SPF 50	92	5.7	10.4	8	1
SPF 6	1.2	< 0.1	0.2	4	10	SPF 60	127	11	23.2	8	1
SPFB	2.2	< 0.1	0.2	4	10	SPF 80	226	25.3	48.2	8	1
SPF 10	3.5	< 0.1	0.3	4	10	SPF 95	319	38	70.3	10	1
SPF 15	8	0.2	0.4	6	10	SPF 120	510	81	159.5	10	1
5PF20	15	0.5	1.6	6	5	SPF 150	800	171	322.4	12	1
SPF 25	24	1.1	2.5	6	5	SPF200	1,410	364	521.5	12	1
SPF 30	32	1	3.3	6	5

Afmetingen ((mm) - Alleen zuigbeker

Montageonderdelen

- Ja.	Model M-mannelijk draad	Toepasselijke zuigbeker
Inrichting voor Zuigkracht kopje	PJS-M3M-ST1	SPF2,3.5
	PJS-M5M-ST2	SPF5,6,8,10,15
	PJS-M5M-ST3	SPF20
	PJS-M5M-ST4	SPF 25,30,35,40
	PJS-M8M-ST6	SPF 50

Structuur

◇ Bestaat uit een vervangende zuigbeker en een vergrendeling

◇ Plug-in aansluiting voor een zuigbeker

◇ Verticale vacuümpoort, Pagoda-installatie of één aanraak-installatie voor

verbinding, mannelijke draad voor montage

◇ Zijdelingse vacuümpoort, Pagode aansluiting, vrouwelijk

draad voor montage

Hoe bestellen

Selectie

Model	Richting van de vacuümpoort Verticale pagode-installatie	Aanhangsel van de zijpagode
SPF 60□	SPF60□-R1-M16M	SPF60□-LR1-M8F
SPF 80 □	SPF 80□-R1-M16M	SPF 80□-LR1-M8F
SPF 95 □	SPF 95□-R1-M16M	SPF95□-LR1-M8F
SPF 120□		SPF120□-LR1-M16F
SPF 150□		SPF150□-LR1-M16F
SPF200□		SPF200□-LR1-M16F

Structuur

◇ Bestaat uit een vervangende zuigbeker ((3) en een niveaucompensator

◇ Plug-in aansluiting voor een zuigbeker

◇ Verticale vacuümpoort ((1), mannelijke draad voor montage

◇ zijdelingse vacuümpoort ((2), mannelijke draad voor montage

Hoe bestellen

◇ Zie bladzijde 113 voor de selectie van zuigbekers

Selectie

Model	Richting van de vacuümpoort Verticale pagode-installatie	Lateraal-pagode montage
SPF 60□	-	SPF60□-FE10LR1-M16 SPF60□-FE 30LR1-M16
SPFB0□	-	SPF80□-FE10LR1-M16 SPF 80□-FE 30LR1-M16
SPF 95 □	-	SPF95□-FE10LR1-M16 SPF95□-FE 30LR1-M16

Afmetingen ((mm)

Afmetingen ((mm)

Afmetingen ((mm)
