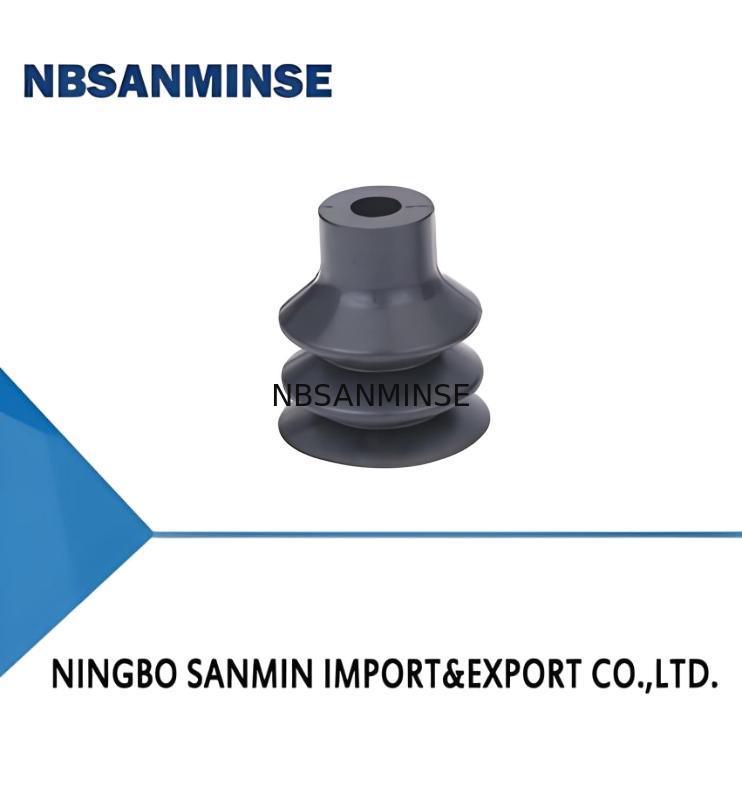

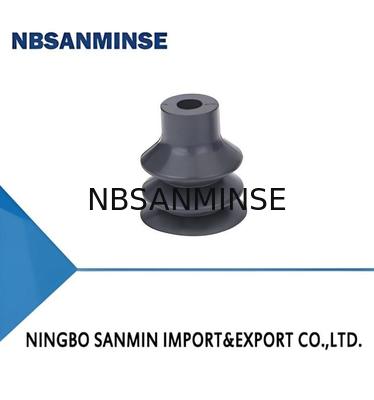

SPC-serie Bellows Zuigbeker

Min. bestelaantal :	100 stuks	Verpakking Details :	plastic zak
Levertijd :	5-30days	Levering vermogen :	10000 STUKS

Plaats van herkomst:	China	Merknaam:	NBSANMINSE
Modelnummer:	spc3

Gedetailleerde informatie
Diameter:	3 - φ3 mm	Material & Hardness 5:	N- NBR
Verbindingsdraad:	Nil - Alleen zuigbeker	Pull-out force N:	0.5
Aanbevolen slangdiameter mm:	4

Productomschrijving

Kenmerken

◇ 2.5 balgen

◇ Zachte en taps toelopende lippen

◇ Verkrijgbaar in verschillende maten

Voordelen

◇ Grote zuigkracht en een goed buffereffect bij het zuigen van werkstukken met

een ongelijk oppervlak

◇ Goede afdichting en lange compressieslag, geschikt voor het hanteren van werkstukken

met een ongelijk oppervlak

◇ Geschikt voor werkstukken van verschillende maten en vormen

Toepassingen

◇ Hanteren van fragiele werkstukken zoals elektronische componenten

en spuitgietonderdelen

◇ Hanteren van werkstukken met een ongelijk oppervlak zoals papier en

buizen

Structuur

◇ 2.5 balgen, lange compressieslag

◇ Gesplitste structuur voor eenvoudige vervanging van slijtdelen

Technische parameters

Model	Trekkracht kracht N	Inwendig volume cm³	Min. kromming radius van werkstuk mm	Gewicht g	Aanbevolen slang dia mm	MPQ stuks
SPC3	0.5	<0.1	4	0.2	4	10
SPC5	0.9	<0.1	7.5	0.2	4	10
SPC7	1.7	<0.1	12	0.3	4	10
SPC10	3.5	0.2	13	0.8	6	10
SPC12	5	0.4	13	1.3	6	10
SPC15	8	0.9	15	1.7	6	10
SPC18	11.5	1.5	20	1.8	6	10
SPC20	14	2	27	2.8	6	5
SPC25	22	5	30	4	6	5
SPC30	32	8.3	35	10.5	6	5
SPC40	56	16.5	60	22.5	8	5
SPC60	127	52	75	52.4	8	1
SPC90	286	135	85	152.8	8	1

◇ Opmerking: Testvacuümniveau -60kPa, werkstuk met glad en schoon oppervlak. De gegevens van de trekkracht hierboven zijn berekend zonder rekening te houden met de veiligheidsfactor.

De gegevens kunnen verschillen afhankelijk van verschillende werkoppervlakken. Beveel aan dat de lengte van de vacuümslang zo kort mogelijk is, max. 2m.

Structuur

◇ Bestaande uit vervangende zuignap en vergrendelingsfitting

◇ Plug-in fitting voor zuignappen met een diameter van 5 mm-25 mm

◇ Fitting met zeskantige montageopening voor zuignappen met

diameter 30mm-60mm

◇ Verticale vacuümpoort, pagodefitting voor aansluiting, mannelijke schroefdraad

voor montage

◇ Laterale vacuümpoort, pagodefitting voor aansluiting, vrouwelijke schroefdraad

voor montage

◇ Raadpleeg pagina 125 voor de selectie van zuignappen

Model	Vacuümpoortrichting Verticaal-Pagodefitting	Lateraal-Pagodefitting
SPC3□	SPC3□-B6-M8M	SPC3□-LB6-M4F
SPC5□	SPC5□-B6-M8M	SPC5□-LB6-M4F
SPC7□	SPC7□-B6-M8M	SPC7□-LB6-M4F
SPC10□	SPC10□-B6-M8M	SPC10□-LB6-M4F
SPC12□	SPC12□-B6-M8M	SPC12□-LB6-M4F
SPC15□	SPC15□-B6-M8M	SPC15□-LB6-M4F
SPC18□	SPC18□-B6-M8M	SPC18□-LB6-M4F
SPC20□	SPC20□-B6-M8M	SPC20□-LB6-M4F
SPC25□	SPC25□-B6-M8M	SPC25□-LB6-M4F
SPC30□	SPC30□-B6-M10M	SPC30□-LB6-M6F
SPC40□	SPC40□-B6-M10M	SPC40□-LB6-M6F
SPC60□	SPC60□-B6-M10M	SPC60□-LB6-M6F
