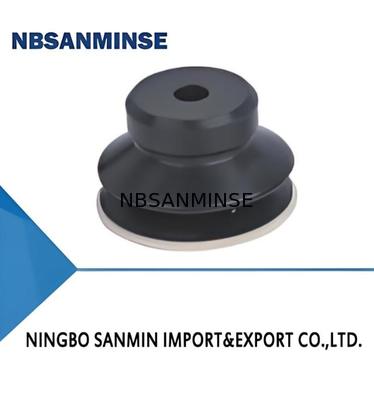

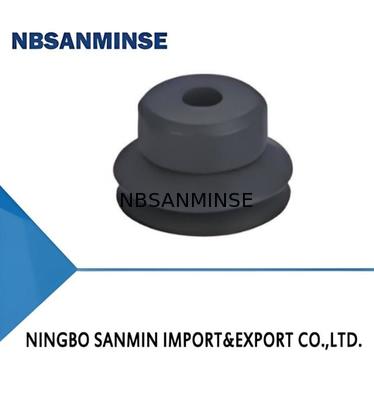

SPJ-serie Bellows Zuigbeker

Min. bestelaantal :	100 stuks	Verpakking Details :	plastic zak
Levertijd :	5-30days	Levering vermogen :	10000 STUKS

Plaats van herkomst:	China	Merknaam:	NBSANMINSE
Modelnummer:	SPJ4

Gedetailleerde informatie
Diameter:	4 - φ4mm	Material & Hardness:	N- NBR
Connection thread:	Nil - Suction cup only	Pull-out force N:	0.6
Aanbevolen slangdiameter mm:	4

Productomschrijving

Kenmerken

◇ 1.5 balg

◇ Zachte en taps toelopende lippen

◇ Markeringvrije plug optioneel

Toepassingen

Voordelen

◇ Compenseert het hoogteverschil en goede buffer bij contact met werkstukken

◇ Goede afdichting voor het hanteren van werkstukken met een ongelijkmatig oppervlak

◇ Verkrijgbaar in verschillende maten

Toepassingen

◇ Het hanteren van werkstukken met een ongelijkmatig oppervlak, zoals karton, papier

bord en platen, werkstukken met een gebogen oppervlak

◇ Het hanteren van fragiele werkstukken zoals elektronische componenten en

spuitgietonderdelen

◇ Zuignap met markeringvrije plug is geschikt voor het hanteren van gevoelige

elektronisch materiaal of beeldschermen. Het is geschikt voor gelegenheden met

hoge eisen aan markering op het adsorptieoppervlak

Structuur

◇ Bestaande uit vervangende zuignap(3) en niveaucompensator

◇ Zuignappen met een diameter kleiner dan 50 mm hebben een gesplitste structuur voor gemakkelijke

vervanging

◇ Eendelige structuur voor zuignap met een diameter van 60 mm - 80 mm

Verticaal-Pagode fitting	kracht N Inwendig	volume cm³ Minimale boog-	radius van werkstuk mm MPQ	g Aanbevolen	slang dia. mm MPQ	stuks SPJ4
0.6	<0.1	8	10	4	10
1.2	<0.1	8	1	12	10
2.2	40	8	1	4	10
Verticaal-Pagode fitting3.5	0.2	12	0.8	4	10
Verticaal-Pagode fitting8	1	20	125	6	1
Verticaal-Pagode fitting15	1.1	27	1.8	6	1
Verticaal-Pagode fitting24	2.2	40	140	6	1
Verticaal-Pagode fitting32	3	55	5.3	6	1
Verticaal-Pagode fitting43	4.5	65	8.0	6	1
Verticaal-Pagode fitting60	6	1	10.5	6	1	◇
Verticaal-Pagode fitting92	11.7	95	21.0	8	1	◇
Verticaal-Pagode fitting127	20	125	35.6	8	1	◇
Verticaal-Pagode fitting173	30	150	52.5	8	1	◇
Verticaal-Pagode fitting226	40	140	63.0	8	1	◇

Opmerking: Testvacuümniveau -60kPa, werkstuk met glad en schoon oppervlak. De gegevens van de uittrekkracht zoals hierboven zijn berekend zonder rekening te houden met de veiligheidsfactor. De gegevens kunnen verschillen afhankelijk van verschillende werkoppervlakken. Beveel aan dat de lengte van de vacuümslang zo kort mogelijk is, max. 2m.

Structuur

◇ Bestaande uit vervangende zuignap(3) en niveaucompensator

◇ Plug-in fitting voor zuignappen

◇ Verticale vacuümpoort, pagodefitting of one-touch fitting voor aansluiting,

mannelijke schroefdraad voor montage

◇ Laterale vacuümpoort, pagodefitting voor aansluiting, vrouwelijke schroefdraad voor

montage

◇ Raadpleeg pagina 131 voor zuignapselectie

Model

	Verticaal-Pagode fitting Lateraal-Pagode fitting	SPJ6□
SPJ6□-FE3B6-M9	SPJ6□-LB6-M4F	SPJ8□
SPJB□-FE3B6-M9	SPJ8□-LB6-M4F	SPJ10□
SPJi0□-FE4B6-M11	SPJ10□-LB6-M4F	SPJ15□
SPJ15□-FE4B6-M11	SPJ15□-LB6-M4F	SPJ20□
SPJ20□-FE4B6-M11	SPJ20□-LB6-M4F	SPJ25□
SPJ25□-FE6B6-M14	SPJ25□-LB6-M6F	SPJ30□
SPJ30□-FE6B6-M14	SPJ30□-LB6-M6F	SPJ35□
SPJ35□-FE6B6-M14	SPJ35□-LB6-M6F	SPJ40□
SPJ40□-FE6B6-M14	SPJ40□-LB6-M6F	SPJ50□
SPJ50□-FE6B6-M14	SPJ50□-LB6-M6F	SPJ60□
-	SPJ60□-LR1-M8F	SPJ70□
-	SPJ70□-LR1-M8F	SPJ80□
-	SPJ80□-LR1-M8F	Structuur

◇ Bestaande uit vervangende zuignap(3) en niveaucompensator

◇ Plug-in fitting voor zuignap

◇ Verticale vacuümpoort(1), mannelijke schroefdraad voor montage

◇ Laterale vacuümpoort(2), mannelijke schroefdraad voor montage

Model

	Verticaal-Pagode fittingpoort richting Verticaal-Pagode fittingLateraal-Pagode fitting		SPJ6□
SPJ6□-FE3B6-M9	SPJ6□-FE10B6-M9	SPJ6□-FE3LB6-M9	SPJ6□-FE10LB6-M9	SPJ8□
SPJB□-FE3B6-M9	SPJB□-FE10B6-M9	SPJ8□-FE3LB6-M9	SPJ8□-FE10LB6-M9	SPJ10□
SPJi0□-FE4B6-M11	SPJ10□-FE10B6-M11	SPJ10□-FE4LB6-M11	SPJ10□-FE10LB6-M11	SPJ15□
SPJ15□-FE4B6-M11	SPJ15□-FE10B6-M11	SPJ15□-FE4LB6-M11	SPJ15□-FE10LB6-M11	SPJ20□
SPJ20□-FE4B6-M11	SPJ20□-FE10B6-M11	SPJ20□-FE4LB6-M11	SPJ20□-FE10LB6-M11	SPJ25□
SPJ25□-FE6B6-M14	SPJ25□-FE15B6-M14	SPJ25□-FE6LB6-M14	SPJ25□-FE15LB6-M14	SPJ30□
SPJ30□-FE6B6-M14	SPJ30□-FE15B6-M14	SPJ30□-FE6LB6-M14	SPJ30□-FE15LB6-M14	SPJ35□
SPJ35□-FE6B6-M14	SPJ35□-FE15B6-M14	SPJ35□-FE6LB6-M14	SPJ35□-FE15LB6-M14	SPJ40□
SPJ40□-FE6B6-M14	SPJ40□-FE15B6-M14	SPJ40□-FE6LB6-M14	SPJ40□-FE15LB6-M14	SPJ50□
SPJ50□-FE6B6-M14	SPJ50□-FE15B6-M14	SPJ50□-FE6LB6-M14	SPJ50□-FE15LB6-M14	SPJ60□
-	SPJ80□-FE10LR1-M16		SPJ60□-FE30LB6-M16	SPJ70□
-	SPJ80□-FE10LR1-M16		SPJ7O□-FE30LB6-M16	SPJ80□
-	SPJ80□-FE10LR1-M16		SPJB0□-FE30LB6-M16
