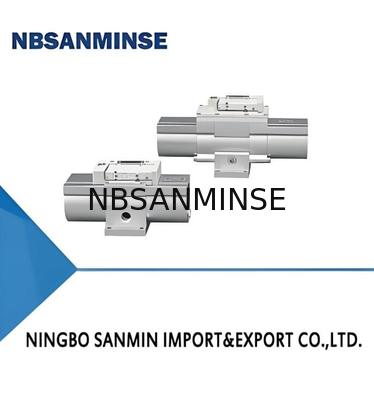

| VBA |
10A |
02 |
□ |
X3145 |
| Specificatie |
ValveGrootte van het lichaam |
Portgrootte |
Optie |
|
|
10A:1/4 standaard |
02:RC 1/4" |
Symbool |
Accessoires |
Geschikt voor de grootte van de klep |
|
|
20A:1/2Standaard |
04:RC1/2" |
Nijl |
Geen
|
10A,20A |
|
|
|
|
G |
OUT zijdelingse drukmeter |
10A,20A |
|
|
|
|
B. |
Gasfles Installatiebouten |
20A |
|
|
|
|
GB |
OUT zijdelingse drukmeter+
Buizen voor de installatie van gasflessen
|
20A |
|
| Standaard specificaties |
Model |
VBA10A-02 |
VBA20A-03 |
VBA40A-04 |
VBA22A-03 |
VBA42A-04 |
VBA43A-04 |
VBA11A-02 |
| Gebruikte vloeistof |
|
Multicolumn{7}{c}{Compressed Air} |
|
|
|
|
|
|
| Drukverhouding |
|
Multicolumn{5}{c}{2 keer} |
Multicolumn{2}{c}{2}4 keer} |
|
|
|
|
|
| Pilotfunctie |
|
Multicolumn{3}{c}{Met pilootfunctie
Type handmatige bediening(1)} |
Multicolumn{2}{c}{Lucht bediende type} |
Multicolumn{2}{c}{Met pilootfunctie
Type handmatige bediening(1)} |
|
|
|
|
| Mechanisme voor drukregeling |
|
Multicolumn{3}{c}{1000} |
1000 |
1000 |
1000 |
70 |
|
|
| Maximale doorstroming(5)(L/min ((ANR)) |
|
230 |
1000 |
1000 |
1000 |
1000 |
1000 |
70 |
| Inrichtingsdrukbereik (MPa) |
|
0.222.0 |
0.2 ¢1.0 |
0.2 ¢1.0 |
0.2 ¢1.0 |
0.2 ¢1.6 |
0.222.0 |
0.222.0 |
| Minimumdrukbereik (MPa) |
|
Multicolumn{3}{c}{??} |
0.1 ¢1.0 |
Multicolumn{2}{c}{2}4 |
— |
|
|
|
| Bewijsdruk (MPa) |
|
3 |
3 |
3 |
1.5 |
2.4 |
3 |
3 |
| Verbindingsgrootte (IN, OUT, EXH-poorten) (Rc) |
|
1/4 |
3/8 |
1/2 |
3/8 |
1/2 |
1/2 |
1/4 |
| (IN/UIT 2 poorten) (Rc) |
|
Multicolumn{3}{c}{??} |
Multicolumn{3}{c}{1/8} |
— |
|
|
|
|
| Omgevingstemperatuur en vloeistoftemperatuur in gebruik (°C) |
|
Multicolumn{6}{c}{2}50 (geen bevriezing) |
— |
|
|
|
|
|
| Montage methode |
|
Multicolumn{7}{c}{horizontaal} |
|
|
|
|
|
|
| Glijmiddel |
|
Multicolumn{7}{c}{Olievrij (geen smering) } |
|
|
|
|
|
|
| Gewicht (kg) |
|
0.84 |
3.9 |
8.8 |
3.9 |
8.6 |
8.6 |
0.89 |
Veronderstelt men dat de inlaatdruk 0,5 MPa bedraagt en dat de vereiste impuls 0,8 MPA bedraagt, met een gemiddelde luchtstroom van 500 L/min, op basis van de impulsverhouding en de vooraf geselecteerde stroom van VBA20A,vergelijking van de stroomkenmerken van 20AWanneer het luchtverbruik gelijk is aan 500 L/MIN, bedraagt de inlaatdruk ongeveer 0,85 MPa, wat hoger is dan de vooraf bepaalde 0,8 MPA en voldoet aan de ontwerpvereisten.Daarom, wordt het model VBA20A geselecteerd voor gebruik
Ervan uitgaande dat de inlaatdruk 0,5 MPA bedraagt, moet de druk worden verhoogd tot 0,8 MPA en de gemiddelde luchtstroom is 50 OL/min. De uitlaatdruk mag niet fluctueren
Op basis van de selectieresultaten van voorbeeld 1 is het VBA20A-model gekozen omdat de boosterklep gebaseerd is op het boosterprincipe van het zuigertype en de uitlaatdruk periodiek zal pulseren.Daarom werd een kleine luchtopslagtank geselecteerd om de pulsatie te filteren.een luchtopslagtank van 10 L wordt geselecteerd als overeenkomstige tank
Andere selectiezaken
Als de versterkingsklep wordt gebruikt voor periodiek gasverbruik of als bij het opblazen van afgesloten vaten de opblaastijd vereist is,u kunt contact opnemen met de klantenservice voor hulp bij de selectie van de referentie
De functie van gasflessen
Verlichting van drukschommelingen bij de uitlaat van het drukverhogend klep
In situaties waarin intermitterende bewegingen ervoor zorgen dat het luchtverbruik de toevoercapaciteit overschrijdt, kan de concentratie worden gebruikt.
De hoeveelheid verbruikte lucht wordt opgeslagen in een tanktank voor gebruik.
Als het luchtverbruik de aanvoercapaciteit overschrijdt, zal het gebruik van gasflessen niet effectief zijn.
Voorzorgsmaatregelen voor het gebruik van gasflessen
Eén
Als de kwaliteit van de perslucht niet gegarandeerd is, moet een olie mist scheider aan de zijkant in de buurt van de booster klep worden geïnstalleerd.het zal leiden tot een slechte werking van de boosterklep (niet in staat om te stimuleren) en verminderde duurzaamheid.
Twee.
Bij gebruik van droge lucht (atmosferisch dauwpunt onder 17°C) kan de levensduur worden verkort door verdamping van de interne smeermiddelen.
Drie
De toevoer aan de inlaatzijde is ongeveer 2 keer (boost ratio 2) of 4 keer (boost ratio 4) het gebruik aan de uitlaatzijde, aangezien de boostklep wordt aangedreven door luchtdruk.de toevoer aan de inlaatzijde moet de som zijn van de doorstroming aan de uitlaatzijde en een deel van de ontlading van de E-poort.
Vier
Het instellen van de uitvoerdruk moet meer dan 0,1 MPA hoger zijn dan de inlaatdruk.
K: Kunt u gratis monsters aanbieden?
A: Ja, Maar het hangt af van de producten, Neem contact met ons op. Ina@pneuhydr.com of whatsapp 0086 15168536055
Wat is uw bedrijfsgebied?
A: Ons bedrijfsgebied is:de verkoop van automatiseringsonderdelen voor exporteurs met een volledige container,luchtcilinder, luchtbronbehandeling, magnetoventil,luchtklep,motorventiel,Messingklep, hydraulische klep, hydraulische cilinder, lucht en olieaanpassingen, drukmeterenzovoort.
V:WWat voor producten kun je maken?
A: We kunnen veel soorten roestvrij staal maken, Messing, aluminiummateriaalverwerking.Zoals hoog.druk Valve / magnetoventil / elektrisch ventiel /waterventiel/pneumatische klep/luchtcilinder/hydraulische klep/hydraulische accumulatorproducten enzovoort.
K: Kan het product gemaakt worden met ons logo en merk?
A: Ja, natuurlijk kunnen we maken. We zijn OEM leverancier voor jaren en professioneel om te maken. Maar je moet ons de toestemming geven als het mogelijk is.
K: Kun je originele bekende pneumatische en hydraulische instrumenten leveren?
A: Ja, wij kunnen leveren zoals Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser etc.
V: Is er een garantie beschikbaar?
A: Ja, normaal gesproken producten is een jaar kwaliteitsgarantie.
V: Is de connector in het Britse of in het metrieke systeem?
A: De G-draad is cilindrisch en verzegelt zich niet, waardoor extra pakkingen nodig zijn om lekkage te voorkomen.en de interne en externe draden worden steeds strakker als ze worden gespannenDe afdichting wordt bereikt door de vervorming van de draden en wordt doorgaans samen met afdichtingsmiddel of tape gebruikt om het afdichtend effect te vergroten.
G-draad is een cilindrische rechte buis die wordt gebruikt voor niet-verzegelde verbindingen; PT-draad is een kegelvormige buis die afhankelijk is van de vervorming en verzegeling van de draad zelf;NPT is ook een kegelvormige buis met een tandprofiel hoek van 60 graden, voornamelijk gebruikt in Noord-Amerika
V: Hoe wordt de druk-eenheid omgezet in: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
V: Wat veroorzaakt meestal de uitputting van magnetoventielspellen?
A:Onjuiste spanning en hz, frequente schakeling, pilootkop die vloeistof binnendringt, klepkern en veerproblemen,milieu warm, zware trillingen, enz.
V: Wat moet worden opgemerkt voor pneumatische onderdelen in hoge temperaturen of extreem koude omgevingen?
| Focuspunt |
Tegenmaatregelen tegen hoge temperaturen |
Tegenmaatregelen tegen extreem koude omstandigheden |
| Gezegels |
Fluorrubber, PTFE |
Niettemperatuurnitril, siliconenrubber, polyurethaan |
| Glijmiddel |
Synthetisch vet met hoge temperatuur (lage vluchtigheid) |
laagtemperatuurvet (laag gietpunt, lage viscositeit) |
| Beheer van de luchttoevoer |
Versterking van de koeling, efficiënte waterverwijdering |
Ultralage dauwpuntdrogen (koeling + adsorptietype), warmte-tracering |
| Metalen onderdelen |
Toegang tot reserve-uitbreiding |
Selecteer materialen met lage temperatuursterkte, voorkom lekken door koud krimpen |
| Beheerscomponenten |
Hoog warmtebestendige spoelen, warmteafvoer, laag stroomverbruik |
Installeer isolatie dozen, lokale verwarming, voorkom koude condensatie |
| Installatie |
Houd het weg van warmtebronnen, voeg thermische isolatieplaten toe |
Vermijd blootstelling aan wind en sneeuw, wikkel met warmte-isolatie materialen |
