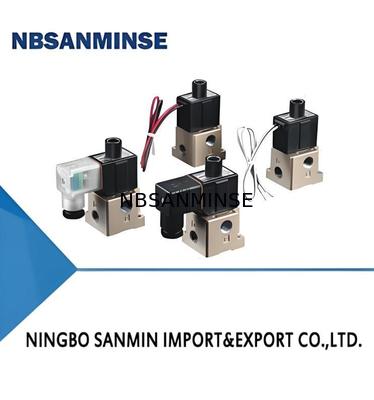

| VT317 |
□ |
1 |
G |
□ |
02 |
□ |
|
Ventieloptie |
Nominale spanning |
Elektrische aansluiting |
|
Poortmaat |
Schroefdraadtype |
| Geen |
Standaardtype |
1 |
AC100V 50/60Hz |
G: Kabelwartel, 300 mm aansluitdraad |
02: 1/4(8A) |
Geen: Rc |
| E |
Continu bedrijfs type |
2 |
AC200V 50/60Hz |
H: Kabelwartel, 600 mm aansluitdraad |
|
F: G |
| V |
Vacuüm specificatietype |
3 |
AC110V 50/60Hz |
D: DIN-connector |
N: NPT |
|
|
4 |
AC220V 50/60Hz |
|
T: NPTF |
| 5 |
DC24V |
|
| 6 |
DC12V |
| 7 |
AC240V 50/60Hz |
| 9 |
overig |
| Artikel |
Beschrijving |
| Functie |
Direct werkend 2-weg enkelvoudig magneetventiel |
| Gebruikt medium |
Lucht |
| Werkdrukbereik |
0~0.9MPa |
| Omgevings- en mediumtemperatuur bij gebruik |
-10~50℃ (niet bevriezen. Zie P.5) |
| Opmerking 1: Reactietijd |
≤ 30ms (bij 0.5MPa) |
| Maximale schakelfrequentie |
10Hz |
| Hoge-temperatuur synthetisch vet (lage volatiliteit) |
Niet vereist (indien gesmeerd, gebruik Turbine Oil 1 ISO VG32) |
| Handmatige bediening |
Niet-vergrendelend druktype |
| Montagepositie |
Vrij |
| Opmerking 2: Schokbestendigheid / Trillingsbestendigheid |
150/50 m/s² |
| Beschermingsstructuur |
Stofdicht |
| Modelnr. |
Gelijkwaardige waarde - 1-2 (P-A) |
|
|
Gelijkwaardige waarde - 2-3 (A-P) |
|
|
Gelijkwaardige waarde - 3-2 (R-A) |
|
|
Gelijkwaardige waarde - 2-1 (A-P) |
|
|
Massa (Directe kabeluitgang) |
|
C (dm³/(s·bar)) |
b |
(C_v) |
C (dm³/(s·bar)) |
b |
(C_v) |
C (dm³/(s·bar)) |
b |
(C_v) |
C (dm³/(s·bar)) |
b |
(C_v) |
|
| VT317 |
2.4 |
0.26 |
0.62 |
2.6 |
0.34 |
0.67 |
2.8 |
0.25 |
0.67 |
2.5 |
0.37 |
0.66 |
0.28kg |
| VT317V (Vacuüm specificatietype) |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
| VT317E (Type met lange levensduur) |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
V: Kunt u gratis monsters aanbieden?
A: Ja, maar het hangt af van de producten, Neem contact met ons op ina@pneuhydr.com of whatsapp 0086 15168536055
V: Wat is uw bedrijfsbereik?
A: Ons bedrijfsbereik isservice van exporteur van automatiseringsonderdelen met volle container, en verkoopluchtcilinder, luchtbronbehandeling, magneetventiel,luchtventiel,gemotoriseerd ventiel, Messing ventiel, hydraulisch ventiel, hydraulische cilinder, lucht en olie fitting, drukmeter enz.
V:Welke soorten producten kunt u maken?A: We kunnen veel soorten roestvrij staal maken
,messing, aluminium materiaalverwerking.zoals hogedrukVentiel / magneetventiel / elektrisch ventiel / waterklep/pneumatisch ventiel/luchtcilinder/hydraulisch ventiel/hydraulische accumulatorproducten enzovoort.V: Kan het product worden gemaakt met ons logo en merk?
A: Ja, natuurlijk, we kunnen het maken. we zijn al jaren OEM-leverancier en professioneel in het maken. Maar u moet ons de autorisatie geven indien mogelijk.
V: Kunt u originele beroemde pneumatische en hydraulische, instrumenten merkgoederen leveren?
A: Ja, we kunnen leveren zoals Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.
V:
Waar moet op gelet worden bij pneumatische componenten in omgevingen met hoge of extreem lage temperaturen? A: Ja, normaal gesproken is er een kwaliteitsgarantie van één jaar op de producten.
V: Is de connector in Brits of metrisch systeem? Wat is het verschil tussen PT, NPT en G schroefdraad?
A:
De G-schroefdraad is cilindrisch en dicht niet zelf af, waardoor extra pakkingen nodig zijn om lekkage te voorkomen. PT en NPT zijn conisch, en de interne en externe schroefdraad worden steeds strakker bij het aandraaien. Afdichting wordt bereikt door de vervorming van de schroefdraad, en afdichtingsmiddel of tape wordt meestal in combinatie gebruikt om het afdichtingseffect te verbeteren G-schroefdraad is een cilindrische rechte pijp die wordt gebruikt voor niet-afgedichte verbindingen; PT-schroefdraad is een conische buis die afhankelijk is van de vervorming en afdichting van de schroefdraad zelf; NPT is ook een conische buis met een tandprofielhoek van 60 graden, voornamelijk gebruikt in Noord-Amerika
V: Hoe drukseenheden omrekenen: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
V: Wat veroorzaakt meestal het doorbranden van magneetventielspoelen?
A: Onjuiste spanning en frequentie, frequente schakeling, pilotkop die vloeistof binnendringt, klepkern en veerprobleem,
omgevingheet, zware trillingen etc. V:
Waar moet op gelet worden bij pneumatische componenten in omgevingen met hoge of extreem lage temperaturen? Focuspunt
| Tegenmaatregelen voor omgevingen met hoge temperaturen |
Tegenmaatregelen voor extreem koude omgevingen |
Afdichtingen |
| Fluororubber, PTFE |
Laag-temperatuur nitril, siliconenrubber, polyurethaan |
Smering |
| Hoge-temperatuur synthetisch vet (lage volatiliteit) |
Laag-temperatuur vet (laag stolpunt, lage viscositeit) |
Luchttoevoerbehandeling |
| Versterk koeling, efficiënte waterverwijdering |
Drogen met ultralage dauwpunt (koeling + adsorptietype), warmtegeleiding |
Metalen componenten |
| Reserveer expansieklaring |
Selecteer materialen met taaiheid bij lage temperaturen, voorkom lekkage door koude krimp |
Regelcomponenten |
| Hoge hittebestendige spoelen, warmteafvoer, laag energieverbruik |
Installeer isolatieboxen, lokale verwarming, voorkom koude condensatie |
Installatie |
| Houd afstand van warmtebronnen, voeg warmte-isolerende platen toe |
Vermijd blootstelling aan wind en sneeuw, wikkel met thermisch isolerende materialen |
|
