| Productmodel |
2W15ZC |
2W20ZC |
2W25ZC |
2W32ZC |
2W40ZC |
2W50ZC |
| Gewicht van het materiaal |
15 |
20 |
25 |
32 |
40 |
50 |
| CV-waarde |
4 |
5.5 |
13 |
17 |
25 |
40 |
| Vloeistofmedium |
Minder dan 60% zwavelzuur, eventuele concentraties zoutzuur en sterke alkalis (voor nadere informatie raadpleeg de fabrikant) |
| Werktemperatuur |
Maximaal. +95°C |
| Werkdruk |
00,01 ~ 0,6 (MPa)0 ~ 1,5 m waterkolom directe werking |
| Compressieve kracht. |
1.2 ((MPa) |
| Zeehonden |
VITON,FKM |
| Spanning |
AC220V |
15W |
25 W |
Start: 350 W |
| Onderhoud: 10 W |
| DC24V |
15W |
25 W |
Starttijd: 85 W |
| Onderhoud: 25 W |
1.Draad
| Model |
Verplaatsing |
L |
H |
W |
C |
Een |
K |
D |
| 2W15ZC |
G1/2 |
75 |
132 |
63.5 |
63.5 |
16 |
92 |
Φ64 |
| 2W20ZC |
G3/4 |
80 |
137 |
63.5 |
63.5 |
19 |
92 |
Φ75 |
| 2W25ZC |
G1 |
100 |
147 |
74 |
74 |
26 |
92 |
Φ85 |
| 2W32ZC |
G1-1/4 |
120 |
171 |
94 |
94 |
30 |
94 |
Φ100 |
| 2W40ZC |
G1-1/2 |
130 |
180 |
94 |
94 |
32.5 |
94 |
Φ110 |
| 2W50ZC |
G2 |
172 |
225 |
155 |
155 |
42 |
94 |
Φ125 |

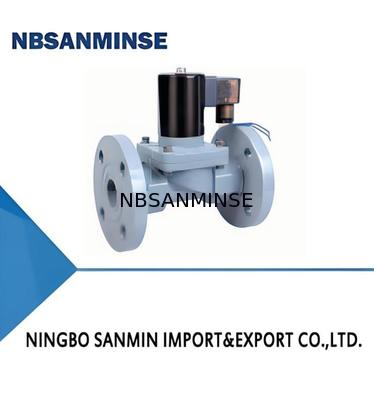

2.Flangen
| |
Algemene afmeting ((mm)) |
| Model |
Verplaatsing |
L |
H |
W |
C |
Een |
K |
D |
| 2W15ZC-AF |
DN15Flanche |
108 |
132 |
63.5 |
63.5 |
16 |
92 |
Φ64 |
| 2W20ZC-AF |
DN20Flanke |
125 |
137 |
63.5 |
63.5 |
19 |
92 |
Φ75 |
| 2W25ZC- AF. |
DN25Flanche |
152 |
147 |
74 |
74 |
26 |
92 |
Φ85 |
| 2W32ZC-AF |
DN32Flangen |
183 |
171 |
94 |
94 |
30 |
94 |
Φ100 |
| 2W40ZC-AF |
DN40Flanche |
201 |
180 |
94 |
94 |
32.5 |
94 |
Φ110 |
| 2W50ZC-AF |
DN50Flangen |
264 |
225 |
155 |
155 |
42 |
94 |
Φ125 |
| 2W50-65ZC-AF |
DN65Flanche |
|
225 |
155 |
155 |
42 |
94 |
Φ145 |

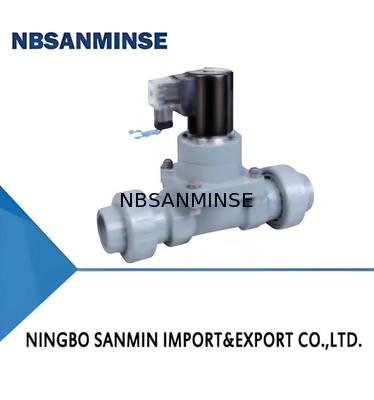

3. Live verbinding (dubbele olie bestelling)
| |
Algemene afmeting ((mm)) |
| Model |
Verplaatsing |
L |
H |
W |
C |
Een |
K |
S |
| 2W15ZC-AH |
DN15 levend gewricht |
169 |
143 |
63.5 |
63.5 |
116 |
92 |
16.5 |
| 2W20ZC-AH |
DN20 levend gewricht |
198 |
149.5 |
63.5 |
63.5 |
118 |
92 |
19 |
| 2W25ZC- Ja. |
DN25 levend gewricht |
234 |
158 |
74 |
74 |
121 |
92 |
22.5 |
| 2W32ZC-AH |
DN32 levend gewricht |
272 |
184 |
94 |
94 |
141 |
94 |
26.5 |
| 2W40ZC-AH |
DN40 levend gewricht |
290 |
196.5 |
94 |
94 |
147.5 |
94 |
31.5 |
| 2W50ZC-AH |
DN50 levend gewricht |
360 |
242.5 |
155 |
155 |
183 |
94 |
38 |
| 2W50-65ZC-AH |
DN65 levend gewricht |
412 |
258 |
155 |
155 |
183 |
94 |
44 |
UPVC
PVC wordt gevormd door de polymerisatie van vinylchloride monomeer (VCM).Het heeft sterke mechanische eigenschappen, slijtvastheid, vlamvertraging, goede dielectrische eigenschappen en uitstekende corrosiebestendigheid, waardoor het geschikt is voor algemene corrosievevloeistoffen.
CPVC
CPVC is een hoogmoleculair materiaal met een hoger chloorinhoud, geproduceerd door het opnieuw chlooreren van PVC-moleculen.het vertoont een aanzienlijk betere temperatuurbestendigheidBovendien heeft het een hoger ontstekingspunt, lage rookemissies, lagere elektrische geleidbaarheid en een superieure slijtvastheid.Deze eigenschappen maken het het optimale materiaal voor industriële buisbevestigingen en -kleppen.
PTFE ((polytetrafluorethyleen)
Polytetrafluoroethyleen (PTFE), algemeen bekend als "Plastic King", is een polymeerverbinding gevormd door de polymerisatie van tetrafluoroethyleen.corrosiebestendigheidPTFE heeft een hoge slijtage, een hoge smeer- en kleefvastheid, een uitstekende isolatie en een uitstekende verouderingsresistentie.het behoudt zijn gewicht en prestaties zelfs wanneer het in geconcentreerd zwavelzuur (98%) wordt gekookt, stikstofzuur, zoutzuur of zelfs kokend water, terwijl het onoplosbaar is in bijna alle oplosmiddelen.
| PTFE |
| UPVC CPVC ( tetrafluorhydrazine ) |
| Zwavelzuur |
< 20% |
R |
R |
R |
| 20%～60% |
N |
R |
R |
| 98% |
R |
R |
R |
| hydrochloorhoudend zuur |
< 15% |
R |
R |
R |
| > 15% |
N |
R |
R |
| < 15% |
R |
R |
R |
| waterstofnitraat |
10% tot 30% |
N |
R |
R |
| > 30% |
N |
N |
R |
| Alkali (waterstof, zuurstof Natriumchloride, enz.) |
< 20% |
R |
R |
R |
| > 20% |
N |
R |
R |
| temperatuur van de vloeistof |
Onder de 50°C |
Onder 95°C |
Minder dan 120°C |
| elektrische schakelaar |
klepversus elektrisch ventiel |
Relatief |
|
| elektromagnetische klep |
Snel openen en sluiten 0,1 seconden actie |
Het besturingssysteem is eenvoudig.
Zet het aan als de stroom open is.
als de stroom is afgesneden
uitgeschakeld (normaal gesloten)
Schakel de stroom uit, open de stroom (normaal aan)
|
Externe afmetingen
Geavanceerd, lichtgewicht
|
Kan niet tegen druk. |
Gevoelig voor onzuiverheden |
hoge prestatie-kostenverhouding |
|
met motor
balcontrole
|
Langzaam openen/sluiten
10 tot 30 seconden
|
Het besturingssysteem is complexer.
Zowel de opening als het sluiten van de kleppen moeten aan zijn
|
grootte
Zwaargewicht
|
Het kan tweerichtings zijn.
druklagers
|
Rechtstroomkanaal, algemeen
Onzuiverheden kunnen
|
Duurder |
| 2W |
25 |
ZP |
- Een. |
| Specificatiecode |
Latus rectum |
kwaliteit van het materiaal |
Ontwerp serienummer |
| 2W: Twee pro's uit de tweede ronde |
|
UBV8 |
|
| Z. |
K |
F |
AC220 |
| rechtstreeks werkende:Z |
normaal open :K |
flenzen :F |
Spanning |
| Pilot: leeg. |
normaal gesloten: leeg |
levend gewricht: H |
|
K: Kunt u gratis monsters aanbieden?
A: Ja, Maar het hangt af van de producten, Neem contact met ons op. Ina@pneuhydr.com of whatsapp 0086 15168536055
Wat is uw bedrijfsgebied?
A: Ons bedrijfsgebied is:de verkoop van automatiseringsonderdelen voor exporteurs met een volledige container,luchtcilinder, luchtbronbehandeling, magnetoventil,luchtklep,motorventiel,Messingklep, hydraulische klep, hydraulische cilinder, lucht en olieaanpassingen, drukmeterenzovoort.
V:WWat voor producten kun je maken?
A: We kunnen veel soorten roestvrij staal maken, Messing, aluminiummateriaalverwerking.Zoals hoog.druk Valve / magnetoventil / elektrisch ventiel /waterventiel/pneumatische klep/luchtcilinder/hydraulische klep/hydraulische accumulatorproducten enzovoort.
K: Kan het product gemaakt worden met ons logo en merk?
A: Ja, natuurlijk kunnen we maken. We zijn OEM leverancier voor jaren en professioneel om te maken. Maar je moet ons de toestemming geven als het mogelijk is.
K: Kun je originele bekende pneumatische en hydraulische instrumenten leveren?
A: Ja, wij kunnen leveren zoals Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser etc.
V: Is er een garantie beschikbaar?
A: Ja, normaal gesproken producten is een jaar kwaliteitsgarantie.
V: Is de connector in het Britse of in het metrieke systeem?
A: De G-draad is cilindrisch en verzegelt zich niet, waardoor extra pakkingen nodig zijn om lekkage te voorkomen.en de interne en externe draden worden steeds strakker als ze worden gespannenDe afdichting wordt bereikt door de vervorming van de draden en wordt doorgaans samen met afdichtingsmiddel of tape gebruikt om het afdichtend effect te vergroten.
G-draad is een cilindrische rechte buis die wordt gebruikt voor niet-verzegelde verbindingen; PT-draad is een kegelvormige buis die afhankelijk is van de vervorming en verzegeling van de draad zelf;NPT is ook een kegelvormige buis met een tandprofiel hoek van 60 graden, voornamelijk gebruikt in Noord-Amerika
V: Hoe wordt de druk-eenheid omgezet in: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
V: Wat veroorzaakt meestal de uitputting van magnetoventielspellen?
A:Onjuiste spanning en hz, frequente schakeling, pilootkop die vloeistof binnendringt, klepkern en veerproblemen,milieu warm, zware trillingen, enz.
V: Wat moet worden opgemerkt voor pneumatische onderdelen in hoge temperaturen of extreem koude omgevingen?
| Focuspunt |
Tegenmaatregelen tegen hoge temperaturen |
Tegenmaatregelen tegen extreem koude omstandigheden |
| Gezegels |
Fluorrubber, PTFE |
Niettemperatuurnitril, siliconenrubber, polyurethaan |
| Glijmiddel |
Synthetisch vet met hoge temperatuur (lage vluchtigheid) |
laagtemperatuurvet (laag gietpunt, lage viscositeit) |
| Beheer van de luchttoevoer |
Versterking van de koeling, efficiënte waterverwijdering |
Ultralage dauwpuntdrogen (koeling + adsorptietype), warmte-tracering |
| Metalen onderdelen |
Toegang tot reserve-uitbreiding |
Selecteer materialen met lage temperatuursterkte, voorkom lekken door koud krimpen |
| Beheerscomponenten |
Hoog warmtebestendige spoelen, warmteafvoer, laag stroomverbruik |
Installeer isolatie dozen, lokale verwarming, voorkom koude condensatie |
| Installatie |
Houd het weg van warmtebronnen, voeg thermische isolatieplaten toe |
Vermijd blootstelling aan wind en sneeuw, wikkel met warmte-isolatie materialen |
