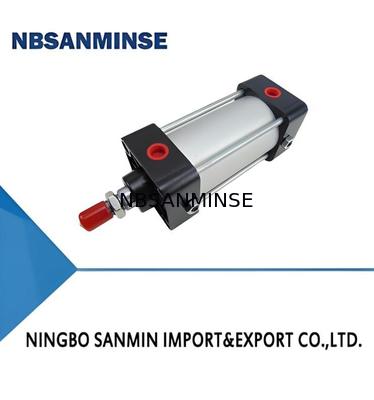

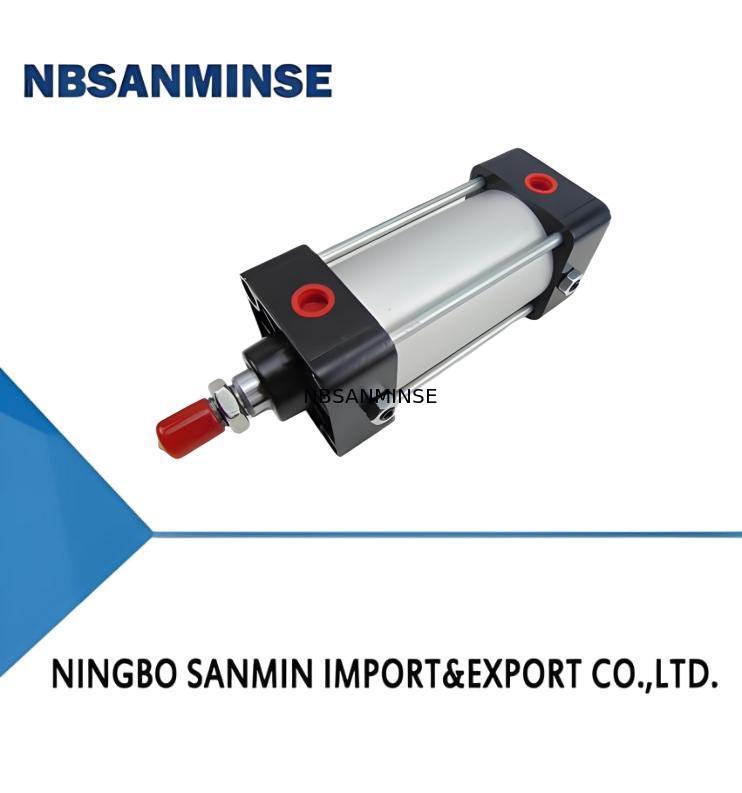

Standaard Type
Type met Schakelaar
Type met Klep
Type met Klep en Schakelaar
| Artikel |
Beschrijving |
| ①Cilindermodel |
| ②Installatievorm: Zie de tekening op de volgende pagina |
| ③Cilinderboring: Zie de onderstaande tabel |
| ④Cilinderslag: Zie de onderstaande tabel |
| ⑤Schakelmodus |
| Code |
Naam |
| J |
FD-21R |
| H |
FD-19RV |
| L |
FD-43RV |
| ⑥Aantal Schakelaars |
| ⑦Kleppendrijfmodus |
| Enkele Solenoïde |
Dubbele Solenoïde |
| A: Geïnnergeerd Duwtype |
D: Zelfhoudend Type |
| C: 3-Positie Gesloten Midden Type |
| B: Geïnnergeerd Trektype |
E: 3-Positie Uitlaat Midden Type |
| P: 3-Positie Druk Midden Type |
| ⑧Kleppendrijfspanning |
5:AC 220V 50HZ
8:DC 24V |
| ⑨Aansluitvorm |
Zie de tekening op de volgende pagina |
| Opmerkingen |
FD-19RV is voor φ32~φ125
FD-43RV is voor φ160~φ200 |
II. Grafische Symbolen en Uiterlijk
Standaard Type
Type met Schakelaar
Type met Klep - Duwtype bij Geïnnergeerd
Type met Klep - 3-Positie Gesloten Midden Type
Type met Klep
Type met Klep - Trektype bij Geïnnergeerd
Type met Klep - 3-Positie Uitlaat Midden Type
Type met Klep en Schakelaar
Type met Klep - Zelfhoudend Type
Type met Klep - 3-Positie Druk Midden Type
III. Kenmerken
1.De hoofdcomponenten zijn gemaakt van een aluminiumlegering, dus het is licht van gewicht.
De cilinderwand ondergaat harde anodische oxidatie, waardoor deze bijzonder slijtvast is en een lange levensduur garandeert.
2.De installatieafmetingen voldoen aan ISO (International Organization for Standardization).
3.Het maakt gebruik van olievrije smering (smering met olie is ook beschikbaar),
vermijdt olie-gasvervuiling en elimineert de noodzaak van een oliedruppelaar.
4.Het heeft een breed scala aan typen en specificaties.
Combinatiecilinders met schakelaars en kleppen zijn beschikbaar,
wat leidingtijd bespaart en onderhoud en bediening vergemakkelijkt
| Parameter |
10A-5 (Standaard Type) 10A-5R (Type met Schakelaar) |
10A-5V (Type met Klep) 10A-5K (Type met Klep en Schakelaar) |
| Cilinderboring D (mm) |
Φ32 |
①40φ50 |
Φ63 |
Φ80 |
Φ100 |
Φ125 |
Φ160 |
Φ200 |
Φ250 |
Φ32 |
Φ40 |
Φ50 |
Φ63 |
Φ80 |
Φ100 |
Φ125 |
Φ160 |
Φ200 |
| Maximale Slag S (mm) |
500 |
800 |
1000 |
1500 |
500 |
800 |
1000 |
1500 |
| Werkdrukbereik (bar) |
0.5～10 |
1.5～8 |
| Proefdruk (bar) |
15 |
12 |
| Bedrijfssnelheidsbereik (mm/sec) |
50～700 |
50～500 |
| Bedrijfstemperatuurbereik (℃) |
-25～+80(onder niet-vriezende omstandigheden) |
-25～+80(onder niet-vriezende omstandigheden) |
| Werkmedium |
Lucht, Droge Lucht |
| Synthetisch vet voor hoge temperaturen (lage volatiliteit) |
Niet Vereist (Oliesmering Optioneel) |
| Demper |
Verstelbare Demper aan Beide Zijden |
| Demper Slag (mm) |
20 |
25 |
28 |
30 |
20 |
25 |
28 |
| Houd uit de buurt van warmtebronnen, voeg warmte-isolerende platen toe |
Cilindermodel |
10A-5R |
10A-5V |
10A-5K |
| Minimale Slag (mm) - TC Montage |
①32~φ125 |
125 |
75 |
125 |
| ①160~Φ200 |
120 |
165 |
165 |
| Minimale Slag (mm) - Andere Montage |
Φ32~φ125 |
30 |
50 |
50 |
| ①160~Φ200 |
110 |
165 |
165 |
Opmerkingen:
1.Bij het installeren van een schakelaar in de middelste positie van een cilinder van het type met schakelaar,
moet de maximale snelheid van de cilinder binnen 300 mm/sec liggen,
zodat de reactiesnelheid van belastingen zoals relais overeenkomt, en de werking in goede staat is.
2.De schakelaar moet met een belasting worden gebruikt; anders zal directe aansluiting op een voedingsbron deze doorbranden.
3.Wanneer de minimale slag van een cilinder van het type met schakelaar minder is dan de gespecificeerde waarde in de bovenstaande tabel,
kan een geïmporteerde schakelaar worden geïnstalleerd. Voeg de woorden "(Geïmporteerde Schakelaar)" toe na het model bij het plaatsen van een bestelling, en de prijs zal extra zijn.
2. Belangrijkste Technische Parameters van Klep
| Markering |
A |
B |
D |
C |
E |
P |
| Type |
Enkele Solenoïde |
Dubbele Solenoïde |
| 2-Positie |
3-Positie |
| Duwtype bij Geïnnergeerd |
Trektype bij Geïnnergeerd |
Zelfhoudend Type |
Gesloten Midden Type |
Uitlaat Midden Type |
Druk Midden Type |
| Nominale Spanning |
AC 220V 50HZ |
| DC 24V |
| Toegestane Spanningsfluctuatie |
±10% |
| Boring van Cilinder met Klep (mm) |
Φ32messing, aluminium①40messing, aluminiumφ50messing, aluminiumΦ63messing, aluminiumΦ80messing, aluminiumΦ100messing, aluminiumΦ125 |
φ160messing, aluminiumΦ200messing, aluminiumΦ250 |
| Inschakelstroom |
AC220V |
45mA |
100mA |
| Houdstroom |
AC220V |
34mA |
75mA |
| DC24V |
295mA |
300mA |
| Stroomverbruik |
AC220V |
7.5VA |
16.5VA |
| DC24V |
7W |
7.2W |
| Isolatieklasse |
B |
| Werkmedium |
Lucht, Droge Lucht |
| Synthetisch vet voor hoge temperaturen (lage volatiliteit) |
Niet Vereist (Oliesmering Optioneel) |
| Werkdrukbereik |
1.5～8bar |
| Proefdruk |
12 bar |
3. Belangrijkste Technische Parameters van Schakelaar
| Markering |
J |
H |
L |
| Model (met 1,5m Flexibele Kabel) |
FD-21R |
(Φ32～125)FD-19RV |
(φ160～200)FD-43RV |
| Werkspanningsbereik |
5~240V DC/AC |
5~240V DC/AC |
| Werkstroombereik |
100mA(max) |
1000mA |
| Maximale Contactcapaciteit |
10W(max) |
50W(max) |
| Lekkage Stroom |
0 |
0 |
| Indicatielampje |
Rode LED |
Gele LED |
| Bedrijfstijd |
|
|
| Vrijgave Tijd |
|
|
| Schokbestendigheid |
30G |
30G |
| Bedrijfstemperatuurbereik |
-10 ～ +70℃ (onder niet-vriezende omstandigheden) |
| Opslagtemperatuurbereik |
-20 ～ +80℃ (onder niet-vriezende omstandigheden) |
| Toepasbare Belasting |
Sequencers, Mini Relais, Subminiatuur Relais |
Mini Relais, Algemene Relais, Mini Solenoïde Spoelen, Indicatielampjes en Sequencers |
V. Omtrek en Installatieafmetingen
1.SD (Basistype)
- 10A-5R (Type met Schakelaar)
10A-5V (Type met Klep)
- Trektype bij Geïnnergeerd
- 3-Positie Gesloten Midden Type, Uitlaat Midden Type, Druk Midden Type
Opmerkingen:
1.Wanneer de Φ160 cilinder in TC of TCC montage is, is VT=180.
2.De installatieafmetingen van de cilinder kunnen worden berekend door te verwijzen naar deze tabel en de accessoireafmetingen van de 10A-5 serie cilinders.
LA (Horizontale Voetmontage)
LB (Axiale Voetmontage)
FA (Voorflens Montage)
FB (Achterflens Montage)
CA, CC (Enkele Nok Montage)
CB (Dubbele Nok Montage)
TC (Centrale Pen Montage)
CBB (Dubbele Nok Sokkel Montage)
TCC (Pen Sokkel Montage)
VI. Aansluitvormen
Stang-eind Vorktype (RT-Y)
Stang-eind Stangbus Type (RT-CB)
Stang-eind Vorkstang Type (RY-T)
Enkele Nok Vorktype (HCA-Y)
Enkele Nok Bus Type (HCA-CB)
Stang-eind Vorkbus Type (RY-CA)
Dubbele Nok Stangtype (HCB-T)
Dubbele Nok Bus Type (HCB-CA)
Stang-eind Vorkbus Type (RY-CBB)
Opmerkingen:
1.Voor relevante afmetingen, raadpleeg de afmetingentabel van accessoires voor de 10A-5 serie cilinders.
2.De tussenliggende pen van TC (Centraal Pen Type) kan op elke positie op de cilinderloop tussen de binnenste eindvlakken van de voorste en achterste eindkappen worden geïnstalleerd.
VII. Accessoire Afmetingentabel
LA Horizontale Voetbeugel:
LB Axiale Voetbeugel:
FA Voorflens, FB Achterflens:
CA Enkele Nok, CC Enkele Nok:
CB Dubbele Nok:
TC Centrale Pen QTCI Voorste Pen:
CBB Enkele Nok Sokkel:
TCC Pen Sokkel:
T Enkele Nok Verbindingsstang,Y Vorkvormige Verbindingsstang met Pin,
S Bolvormige Enkele Nok Verbindingsstang,F Universele Kogelgewricht Verbindingsstang
I. Kenmerken:
1.In deze cilinderreeks is de klep plat gemonteerd.
De spoel wordt niet gemakkelijk beschadigd tijdens transport en installatie, en neemt minder ruimte in beslag.
2.De hoofdcomponenten van deze cilinderreeks zijn gemaakt van een aluminiumlegering, dus het is licht van gewicht.
De cilinderloop ondergaat harde anodische oxidatie, waardoor deze bijzonder slijtvast is en een lange levensduur heeft.
3.De montageafmetingen van deze cilinderreeks voldoen aan de ISO (International Standard Organization) normen.
4.Deze cilinderreeks is olievrij gesmeerd (oliesmering is ook optioneel), vermijdt olie-luchtvervuiling en maakt het weglaten van de smeerder mogelijk.
5.De montageaccessoires van deze cilinderreeks zijn hetzelfde als die van de 10A-2 cilinder.
II. Grafische Symbolen:
Type met Klep - Duwtype bij Geïnnergeerd
Type met Klep - Trektype bij Geïnnergeerd
Type met Klep - Zelfhoudend Type
3-Positie Gesloten Midden Type
3-Positie Uitlaat Midden Type
3-Positie Druk Midden Type
Type met Klep & Schakelaar - Duwtype bij Geïnnergeerd
III. Model Representatiemethode:
Type met Klep
FA:
| Houd uit de buurt van warmtebronnen, voeg warmte-isolerende platen toe Vorm |
| SD Type |
Basistype |
LB Type |
Voetbeugel Type |
| CA Type |
Enkele Nok Type |
TC Type |
Voorste Cilinder Centrale Pen Type |
| CB Type |
Dubbele Nok Type |
TCC Type |
Voorste Cilinder Centrale Pen Sokkel Type |
| CBB Type |
Dubbele Nok Sokkel Type |
TA Type |
Voorste Pen Type |
| HCA-CB Type |
Enkele-Dubbele Nok Type |
TACType |
Voorste Pen Sokkel Type |
| FA Type |
Voorflens Type |
TB Type |
Achterste Pen Type |
| FB Type |
Achterflens Type |
TBC Type |
Achterste Pen Sokkel Type |
125: A: 5:
| Boring Diameter |
|
Bedrijfsmodus |
|
Klepspanning |
| 32 |
Type A |
5 |
AC220V |
| 40 |
Type B |
8 |
DC220V |
| 63 |
Type C |
|
|
| 80 |
Type D |
|
|
| 100 |
Type E |
|
|
| 125 |
TypeF |
|
|
| 160 |
|
|
|
Y:
| Stang-eind Aansluitvormen |
Basistype |
|
TSingle LugCcnnecting Rlad Type |
| Y |
Y Vorkvormige Verbindingsstang met Pin Type |
| RY-T |
RY-T Stang-eind Vorkstang Type |
| RT-Y |
RT-Y Stang-eind Stang Vork Type |
| 5 |
SSpherical Single Lug Connecing RadType |
| F |
FUninersl Joint Connecting Rod Type |
| RT-CB |
RT-CB Stang-eind Stangbus Type |
| RY-CA |
RY-CA Stang-eind Vorkbus Type |
| RY-CBB |
RY-CBB Stang-eind Vorkbus Type |
Type met Klep & Schakelaar
FA:
| Houd uit de buurt van warmtebronnen, voeg warmte-isolerende platen toe Vorm |
| SD Type |
Basistype |
LB Type |
Voetbeugel Type |
| CA Type |
Enkele Nok Type |
TC Type |
Voorste Cilinder Centrale Pen Type |
| CB Type |
Dubbele Nok Type |
TCC Type |
Voorste Cilinder Centrale Pen Sokkel Type |
| CBB Type |
Dubbele Nok Sokkel Type |
TA Type |
Voorste Pen Type |
| HCA-CB Type |
Enkele-Dubbele Nok Type |
TACType |
Voorste Pen Sokkel Type |
| FA Type |
Voorflens Type |
TB Type |
Achterste Pen Type |
| FB Type |
Achterflens Type |
TBC Type |
Achterste Pen Sokkel Type |
125:
| Boring Diameter |
| 32 |
| 40 |
| 50 |
| 63 |
| 80 |
| 100 |
| 125 |
| 160 |
J: 2:
| Schakelaar Model |
Schakelaar Hoeveelheid |
| JFD-21R |
Stuk (Optioneel Weglaten) |
| HFD-19RV |
2 Stuks |
| LFD-15RV |
|
De G-schroefdraad is cilindrisch en sluit niet zelf af, waardoor extra pakkingen nodig zijn om lekkage te voorkomen. PT en NPT zijn conisch, en de interne en externe schroefdraden worden steeds strakker bij het aandraaien. Afdichting wordt bereikt door de vervorming van de schroefdraden, en afdichtingsmiddel of tape wordt meestal in combinatie gebruikt om het afdichtingseffect te verbeteren
| Bedrijfsmodus |
| Type A |
| Type B |
| Type C |
| Type D |
| Type E |
| Type F |
5:
| Klepspanning |
| 5 |
AC220V |
| 8 |
DC220V |
Y:
| Stang-eind Aansluitvormen |
Basistype |
|
TSingle LugCcnnecting Rlad Type |
| Y |
Y Vorkvormige Verbindingsstang met Pin Type |
| RY-T |
RY-T Stang-eind Vorkstang Type |
| RT-Y |
RT-Y Stang-eind Stang Vork Type |
| 5 |
SSpherical Single Lug Connecing RadType |
| F |
FUninersl Joint Connecting Rod Type |
| RT-CB |
RT-CB Stang-eind Stangbus Type |
| RY-CA |
RY-CA Stang-eind Vorkbus Type |
| RY-CBB |
RY-CBB Stang-eind Vorkbus Type |
IV. Belangrijkste Technische Parameters:
1.Belangrijkste Technische Parameters van de Cilinder
| Cilindertype 10A-5V(Ⅱ)10A-5V(Ⅱ) |
| Cilinder Boring Diameter (mm) |
φ32 |
φ40 |
φ50 |
φ63 |
φ80 |
φ100 |
φ125 |
φ160 |
| Maximale Slag (mm) |
500 |
800 |
1000 |
| Werkdrukbereik (bar) |
2-8 |
| Proefdruk (bar) |
12 |
| Bedrijfssnelheidsbereik (mm/sec) |
50-500 |
| Bedrijfstemperatuurbereik (℃) |
-25~+80 (onder niet-vriezende omstandigheden) |
| Werkmedium |
Schone, droge, gesmeerde perslucht |
| Synthetisch vet voor hoge temperaturen (lage volatiliteit) |
Niet vereist (Smering optioneel) |
| Demper |
Verstelbare demper aan beide zijden |
| Demper Slag (mm) |
20 |
25 |
28 |
Wanneer de cilinderslag de maximale lengte in de bovenstaande tabel overschrijdt, kan deze ook worden geproduceerd. Voor betrouwbare werking moet de interne structuur echter afzonderlijk worden ontworpen, afhankelijk van de aard van de belasting. In dit geval zal de cilinderlengteconstante dienovereenkomstig toenemen.
| Symbool |
A |
B |
C |
D |
E |
F |
| Kleptype |
Enkele Solenoïde Besturing |
Dubbele Solenoïde Besturing |
| 2/2 Klep |
3/3 Klep |
| Duwtype bij Geïnnergeerd |
Trektype bij Geïnnergeerd |
Zelfhoudend Type |
Gesloten Midden Type |
Uitlaat Midden Type |
Druk Midden Type |
| Nominale Spanning |
AC220V 50Hz |
| DC24V |
| Toegestane Spanningsfluctuatie |
±10% |
| Boring Diameter van Cilinder met Klep (mm) |
φ32 φ40 φ50 φ63 φ80 φ100 φ125 φ160 |
| Startstroom |
AC220V |
45mA |
| DC24V |
350mA |
| Houdstroom |
AC220V |
34mA |
| DC24V |
295mA |
| Stroomverbruik |
AC220V |
7.5VA |
| DC24V |
7W |
| Isolatieklasse |
B |
| Werkmedium |
Schone, droge, gesmeerde perslucht |
| Synthetisch vet voor hoge temperaturen (lage volatiliteit) |
Niet vereist (Smering optioneel) |
| Werkdrukbereik |
2--8(bar) |
| Proefdruk (bar) |
12bar |
| Symbool |
J |
H |
L |
| Model (met 1m Kabel) |
FD-21R |
(φ32--125)FD-19RV |
(φ160--200)FD-43RV |
| Werkspanningsbereik |
5--240V DC/AC |
5--240V DC/AC |
| Werkstroombereik |
100mA(max) |
1000mA(max) |
| Maximale Contactcapaciteit |
10W(max) |
50W(max) |
| Lekkage Stroom |
0 |
0 |
| Residuele Drukval |
2.5V Max@100mA DC |
1.8V Max@1000mA DC |
| Indicatielampje |
Rode LED |
Gele LED |
| Bedrijfstijd |
≤1msec |
≤1msec |
| Hersteltijd |
≤1msec |
≤1msec |
| Schokbestendigheid |
30G 30G |
| Bedrijfstemperatuurbereik |
-10--+70℃ (onder niet-vriezende omstandigheden) |
| Opslagtemperatuurbereik |
-20--+80℃ (onder niet-vriezende omstandigheden) |
| Toepasbare Belasting |
Programmeerbare Logische Controller (PLC), Kleine Relais, Laagvermogen Solenoïde Klep |
| Beschermingsklasse |
IP67 |
V. Omtrek en Installatieafmetingen:
Type met Klep - Duwtype bij Geïnnergeerd
Type met Klep - Trektype bij Geïnnergeerd
Type met Klep - Zelfhoudend Type
Type met Klep met 3/3 Klep
V: Kunt u gratis monsters aanbieden?
A: Ja, maar het hangt af van de producten, Neem contact met ons op ina@pneuhydr.com of whatsapp 0086 15168536055
V: Wat is uw bedrijfsbereik?
A: Ons bedrijfsbereik isservice van exporteur automatiseringsonderdelen met volle container, en verkoopluchtcilinder, luchtbronbehandeling, solenoïdeklep,luchtventiel,gemotoriseerde klep, Messing klep, hydraulische klep, hydraulische cilinder, lucht en olie fitting, drukmeter enz.
V:Welke soorten producten kunt u maken?A: We kunnen veel soorten roestvrij staal maken
,messing, aluminium materiaalverwerking.zoals hogedrukKlep / solenoïdeklep / elektrische klep / waterklep/pneumatische klep/luchtcilinder/hydraulische klep/hydraulische accumulatorproducten enzovoort.V: Kan het product worden gemaakt met ons logo en merk?
A: Ja, natuurlijk, we kunnen het maken. we zijn al jaren OEM-leverancier en professioneel in het maken. Maar u moet ons de autorisatie geven indien mogelijk.
V: Kunt u originele beroemde pneumatische en hydraulische, instrumenten merkgoederen leveren?
A: Ja, we kunnen leveren zoals Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.
V:
Waar moet op gelet worden bij pneumatische componenten in omgevingen met hoge temperaturen of extreem koude omgevingen? A: Ja, normaal gesproken is het product een jaar kwaliteitsgarantie.
V: Is de connector in Brits of Metrisch systeem? Wat is het verschil tussen PT, NPT en G schroefdraad?
A:
De G-schroefdraad is cilindrisch en sluit niet zelf af, waardoor extra pakkingen nodig zijn om lekkage te voorkomen. PT en NPT zijn conisch, en de interne en externe schroefdraden worden steeds strakker bij het aandraaien. Afdichting wordt bereikt door de vervorming van de schroefdraden, en afdichtingsmiddel of tape wordt meestal in combinatie gebruikt om het afdichtingseffect te verbeteren G-schroefdraad is een cilindrische rechte pijp die wordt gebruikt voor niet-afgedichte verbindingen; PT-schroefdraad is een conische buis die afhankelijk is van de vervorming en afdichting van de schroefdraad zelf; NPT is ook een conische buis met een tandprofielhoek van 60 graden, voornamelijk gebruikt in Noord-Amerika
V: Hoe drukseenheden omrekenen: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
V: Wat veroorzaakt meestal het doorbranden van solenoïdeklepspoelen?
A: Onjuiste spanning en frequentie, frequente schakeling, pilotkop die vloeistof binnendringt, klepkern en veerprobleem,
omgevingheet, zware trillingen etc. V:
Waar moet op gelet worden bij pneumatische componenten in omgevingen met hoge temperaturen of extreem koude omgevingen? Focus Punt
| Maatregelen voor Hoge Temperatuur Omgeving |
Maatregelen voor Extreem Koude Omgeving |
Afdichtingen |
| Fluororubber, PTFE |
Lage temperatuur nitril, siliconenrubber, polyurethaan |
Smering |
| Synthetisch vet voor hoge temperaturen (lage volatiliteit) |
Vet voor lage temperaturen (laag vriespunt, lage viscositeit) |
Luchttoevoer Behandeling |
| Versterk koeling, efficiënte waterverwijdering |
Ultra-lage dauwpunt droging (koeling + adsorptie type), verwarmingskabel |
Metalen Componenten |
| Reserveer expansie speling |
Selecteer materialen met taaiheid bij lage temperaturen, voorkom lekkage door koude krimp |
Regelcomponenten |
| Spoelen met hoge hittebestendigheid, warmteafvoer, laag energieverbruik |
Installeer isolatiekasten, lokale verwarming, voorkom koude condensatie |
Installatie |
| Houd uit de buurt van warmtebronnen, voeg warmte-isolerende platen toe |
Vermijd blootstelling aan wind en sneeuw, wikkel met thermisch isolerende materialen |
|
Uw bericht moet tussen de 20-3.000 tekens bevatten!
Dutch
