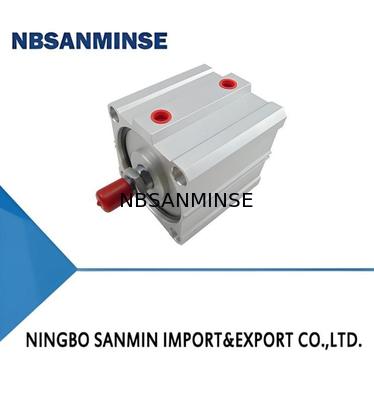

QGY-M Compacte luchtcilinder zware type boring 20-125

QGY-M Compacte luchtcilinder zware type boring 20-125
QGY-M Compacte luchtcilinder zware type boring 20-125

Grote Afbeelding :  QGY-M Compacte luchtcilinder zware type boring 20-125

Productdetails:
Plaats van herkomst: China
Merknaam: NBSANMINSE
Certificering: ISO9001
Modelnummer: QGY-M
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 10 STUKS
Prijs: Onderhandelbaar
Verpakking Details: doos
Levertijd: 5-30 dagen
Betalingscondities: L/C, T/T
Levering vermogen: 10000 stuks
Contact

QGY-M Compacte luchtcilinder zware type boring 20-125

beschrijving
Proefdruk: 15(bar) Werkdruk: 1~10(bar)
Toepasselijke boring: Φ20 ~ Φ100 Werkend medium: Niet vereist
Bedrijfstemperatuur: -25 ~ +80 (℃) Materiaal: aluminium
Markeren:

Pneumatische luchtcilinder model QGY-M

,

1 ~ 10 bar werkdruk Luchtcilinder

,

15 bar drukbestendige pneumatische cilinder

I. Kenmerken

  1. Een nieuw ontwikkeld product, onafhankelijk ontwikkeld door het absorberen en verteren van geavanceerde buitenlandse technologieën.
  2. Kleine asdimensie, met een compacte, lichte en aantrekkelijke structuur.
  3. Directe installatie, geen montage-accessoires vereist.
  4. Olievrije (olie smering is ook optioneel) smering, die verontreiniging door olie-gas voorkomt en de noodzaak van een olie mist smeermiddel wegneemt

II. Grafische symbolen en uiterlijk

  • QGY-M (standaardtype)
  • QGY-M Compacte luchtcilinder zware type boring 20-125 0
  • QGY (D) -M (Standaardtype met voorvoet enkel-actie)
  • QGY-M Compacte luchtcilinder zware type boring 20-125 1
  • QGYR-M (type met schakelaar)
  • QGY-M Compacte luchtcilinder zware type boring 20-125 2
  • QGYR (D) -M (type met schakelaar en voorveer met een enkele werking)
  • QGY-M Compacte luchtcilinder zware type boring 20-125 3

III. Model

QGY-M Compacte luchtcilinder zware type boring 20-125 4

IV. Belangrijkste technische parameters

1. Belangrijkste technische parameters van de cilinder

model QGY-M, QGYR-M QGY(D) -M,QGYR(D) -M
Cylinderboring (mm) 20,25,32,40,50,63,80,
100,125		 20  25  32  40  50  63  80  100  φ125
Drukweerstand (bar) 15
Werkdruk (bar) 1 ¢ 10 2 ¢ 10
Werktemperatuurbereik (°C) -25 ~ +80 (onder niet-vriesomstandigheden)
Maximale slagkracht (mm) Φ20~Φ25:30;
Φ32~φ125:50		 Φ20~Φ25:30;Φ32~Φ40:35;Φ50~Φ100:40;Φ125:50
Bedrijfsmedium Gezuiverde droge compressielucht
Glijmiddel Niet vereist (smeermiddel optie)
Veerkracht maximaal  Een beroerte (N) - Aanvankelijke reactie kracht   14.5  22.8  32  51.8  72  83.2  115.5  128.7  488
(N) - Eindreactie kracht   48.1  57  102  142.5  216  211.2  247.5  260.7  1442

2Model en belangrijkste technische parameters van de schakelaar

Code Model  Geschikte cilinderboring  Werkspanningsbereik Werkstroombereik Maximale contactcapaciteit
V FD-72R Φ20~Φ100 5 ̊240V gelijkstroom/omgekeerd stroom 100 mA (maximaal) 10W

V. Algemene en montageafmetingen

  1. Omschrijving van QGY-M dunne cilinder

QGY-M Compacte luchtcilinder zware type boring 20-125 5

  1. Omschrijving van QGY (D) -M dunne cilinder met voorste veren single-action

QGY-M Compacte luchtcilinder zware type boring 20-125 6

- Het gaat om de volgende dingen:Φ32 tot Φ125

QGY-M Compacte luchtcilinder zware type boring 20-125 7
