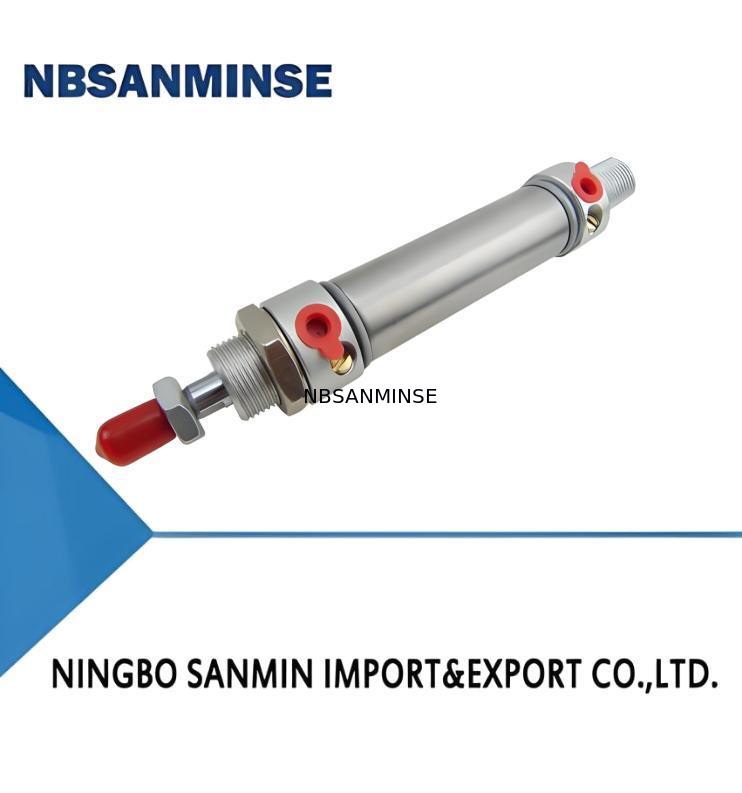

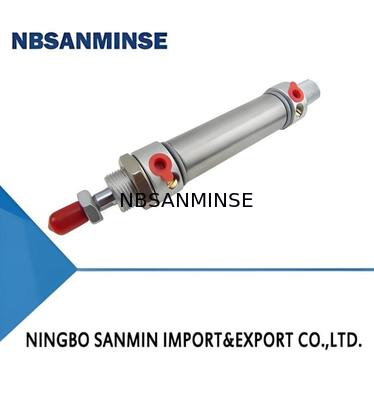

10Y-3 Luchtcilinder van roestvrij staal met klep en schakelaar 10bar

10Y-3 Luchtcilinder van roestvrij staal met klep en schakelaar 10bar
10Y-3 Luchtcilinder van roestvrij staal met klep en schakelaar 10bar

Grote Afbeelding :  10Y-3 Luchtcilinder van roestvrij staal met klep en schakelaar 10bar

Productdetails:
Plaats van herkomst: China
Merknaam: NBSANMINSE
Certificering: ISO9001
Modelnummer: 10Y-3
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 10 STUKS
Prijs: Onderhandelbaar
Verpakking Details: doos
Levertijd: 5-30 dagen
Betalingscondities: L/C, T/T
Levering vermogen: 10000 stuks
Contact

10Y-3 Luchtcilinder van roestvrij staal met klep en schakelaar 10bar

beschrijving
Proefdruk: 15(bar) Dempende vorm: kussenstootkussen
Het houden Huidig: AC220V,50Hz:0,015A Bedrijfstemperatuur: -25 ~ +80(℃)
Olielevering: Olielevering Materiaal: SS316 SS304
Markeren:

10Y-3 model pneumatische luchtcilinder

,

15 bar drukvrije luchtcilinder

,

Pneumatische cilinder met kussens

I. Kenmerken:

1- een cilinderblok van roestvrij staal, met eindkappen verbonden door een nieuw niettenproces, met kleine asdimensies, licht gewicht en een elegant uiterlijk.

2.Goede prestaties, hoge betrouwbaarheid en sterke corrosiebestendigheid.

3.Olievrije (ook met olie gesmeerd is beschikbaar) smering, vermijding van olie-gasvervuiling, en de olie mist smeermiddel kan worden weggelaten.

4Beide uiteinden hebben een snelheidsverstelbare pneumatische dempingsstructuur, geschikt voor gelegenheden die grote dempingen vereisen.

II. Model

Standaardtype

10Y-3 Luchtcilinder van roestvrij staal met klep en schakelaar 10bar 0

Met schakelaartype

10Y-3 Luchtcilinder van roestvrij staal met klep en schakelaar 10bar 1

Met een ventieltype

10Y-3 Luchtcilinder van roestvrij staal met klep en schakelaar 10bar 2

Met klep en schakelaar

10Y-3 Luchtcilinder van roestvrij staal met klep en schakelaar 10bar 3

①  Model van de cilinder Zie voor meer details de tabel van de cilinderprestaties
② Installatieformulier Zie het diagram op de volgende pagina voor details
⑤ Vorm voor achterdek Zie het diagram op de volgende pagina voor details
Code S P K
 Naam Basistype Axiële poort FD-13RV
⑥ Werkwijze van de klep A: Druktype bij aansturing
B: trektype bij energie
⑦ Werkspanning van de klep 5:AC220V 50HZ
8:DC24V
⑧ Schakelaarmodel Zie Switch Performance Table voor details
Code K H
 Naam FD-03R FD-13RV
⑨ Aantal schakelaars
⑩ Aanhangstukken voor het aansluiten van het staafpunt Zie figuur 10Y-1 voor details.

III. Grafische symbolen en uiterlijk

10Y-3 Luchtcilinder van roestvrij staal met klep en schakelaar 10bar 4

IV. Belangrijkste technische parameters
1Hoofdtechnische parameters van de cilinder
Variëteit Standaardtype Type met schakelaar Type met een mes Netwerk- en schakelaartype
Model 10Y-3 10Y-3R 10Y-3V 10Y-3K
Cylinderboring (mm) Voor een voertuig met een vermogen van niet meer dan 10 kW
Maximale slagkracht (mm) Φ25:400;Φ32:500;Φ40:600;Φ50:800
Minimale slagkracht (mm) Onbeperkt 37  Onbeperkt 37
Werkdrukbereik (bar) 0.5 ¢10 1.5 ¢10
Drukweerstand (bar) 15
Werkingssnelheidsbereik (mm/s) 50 ¢ 700 50 ¢ 500
Werktemperatuurbereik (°C) -25 ~ +80 (onder niet-vriesomstandigheden)
Bedrijfsmedium Droge en schone perslucht
Type kussen Verstelbaar luchtkussen

2. Belangrijkste technische parameters van de schakelaar

Parameter 2/5-weg enkelvoudig met een magnetron bediende richtingsklep
Variëteit A: Druktype bij aansturing B: trektype bij energie
Nominale spanning AC220V,50Hz;DC24V
Toegestane spanningsschommelingen ± 10%
Startstroom AC220V,50Hz;0.028A
Houdingsstroom AC220V,50Hz:0.015A;DC24V:0.09A
Energieverbruik AC220V,50Hz:1.8W
DC24V:2.2W
Isolatie klasse B.
Werkdrukbereik  1.5·10 bar

V. Ontwerp en installatie afmetingen

10Y-3 Luchtcilinder van roestvrij staal met klep en schakelaar 10bar 5

10Y-3 Luchtcilinder van roestvrij staal met klep en schakelaar 10bar 6

Opmerking:
1.De afmetingen van de cilindertoebehoren voor de cilinders van de serie 10Y-3 zijn dezelfde als die van de cilinders van de serie 10Y-1 met Φ25·Φ50.bij de berekening van de installatieafmetingen van 10Y-3-cilinders, kunnen zij worden berekend op basis van deze tabel en van de afmetingentabel van de cilindertoebehoren van de serie 10Y-1.

2.Zie de installatieformulieren en de staafverbindingsformulieren van de 10Y-1-serie voor de installatieformulieren en de staafverbindingsformulieren van 10Y-3 met Φ25·Φ40.
