Productdetails:
|
| Media: | gas | Toepassingsomgeving: | Binnen/buiten |
|---|---|---|---|
| Installatie: | Elke positie | Functietype: | 5 haven 2 Positie |
| Speciaal: | Speciaal op aanvraag | Vermogensniveau: | 3,5W~6W |
Introductie:

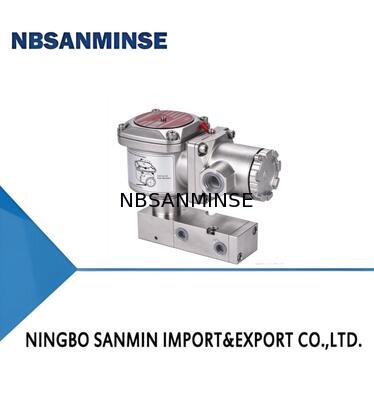

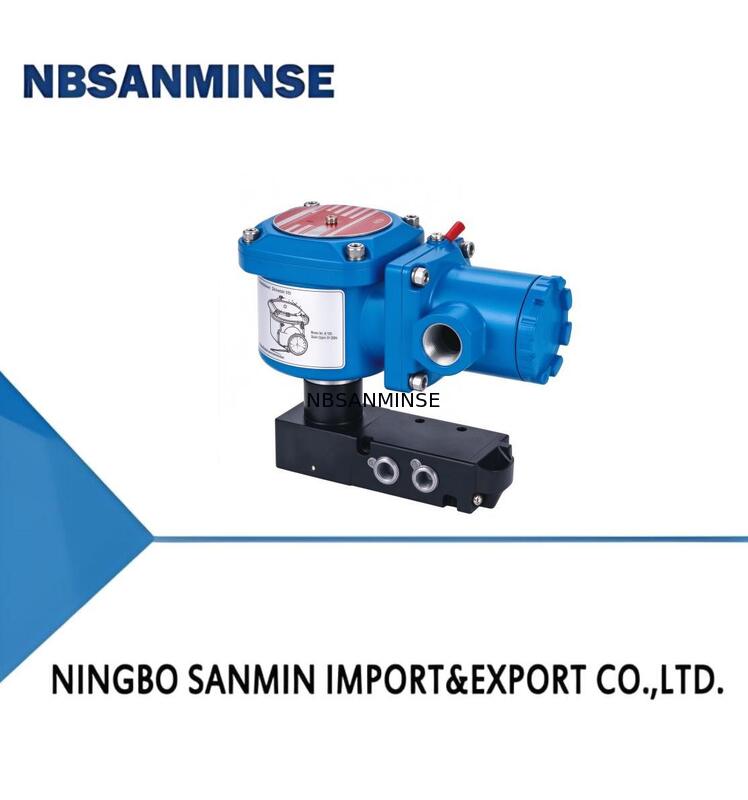

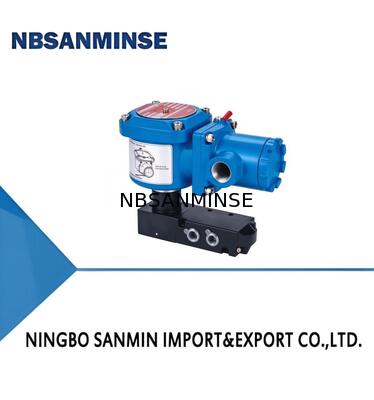

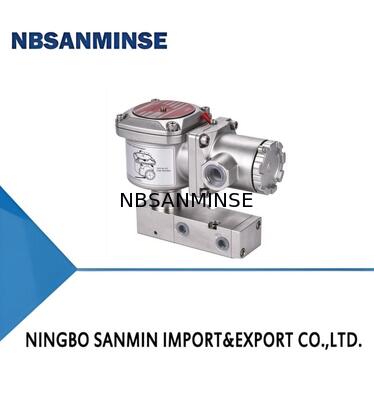

De LV600 serie magneetkleppen zijn geschikt voor gebruik in combinatie met pneumatische regelkleppen en plunjeraandrijvingen in de meeste productieprocessen. Op dit moment vervult de magneetklep slechts een hulpfunctie, maar deze is zeer belangrijk. Vooral in de productieketen speelt de magneetklep een zeer belangrijke rol. Bijvoorbeeld bij uitval van de gasbron, wanneer de veiligheid van het productieproces een klepactie vereist, moeten de meeste hiervan worden geregeld door magneetkleppen. Het wordt veel gebruikt in de olie-, aardgas- en chemische industrie en kan ook voldoen aan de toepassingsvereisten van snelle respons en een lange levensduur bij hoge frequentie in industriële automatiseringscontrolesystemen.
Kenmerken:
Voldoet aan de IEC61508 functionele veiligheidsnorm, TÜV-gecertificeerd Safety Integrity Level SIL3
Verfijnde kamerstructuur beschermt de spoel tegen vocht en corrosie.
Enkele en dubbele magneetspoelconstructies
Statisch afdichtingsontwerp
Explosieveilig & Verhoogde Veiligheid Ex dubbel gecertificeerd
Laag stroomverbruik beschikbaar
Handmatige bediening beschikbaar
Interne/externe piloot beschikbaar
Schroefdraadaansluitingen en NAMUR-interface
Functie:
![]()
Technische Specificaties:
| ITEM | Enkele elektronische besturing/dubbele elektronische besturing |
| PILOT CATEGORIE | Type piloot |
| MEDIA | Gas |
| OMGEVINGSTEMPERATUURBEREIKEN | -60℃ ~60℃ |
| MEDIATEMPERATUUR | -60℃ ~60℃ |
| WERKEND DRUKVERSCHIL | 29 tot 145 psi (2,0 tot 10 bar) |
| DOORSTROMINGSCOËFFICIËNT | 1.11Cv (1.06Kv) m³/u 15.92Kw/m-in1/4" 3.85Cv (3.30Kv) m³/u55.00Kw/m-in1/2" 1.11Cv (1.06Kv) m³/u15.92Kw/m-in1/4" 3.85Cv (3.30Kv) m³/u55.00Kw/m-in1/2" |
| KLEPCONSTRUCTIE | Spoo Structuur of Jas structuur |
| BODY MATERIAAL | Aluminium/Roestvrij Staal |
| TOEPASSINGSOMGEVING | Binnen/Buiten |
| INSTALLATIE | Elke positie |
| IP KLASSE | IP66 |
| FXPLOSIEVEILIGE GOEDKEURINGEN | Fx db IC T6~T3Gb |
Magneetspoelen:
| ISOLATIEKLASSE | VERMOGENSVERBRUIK | |
| DC Watt | AC Watt | |
| (VA) VA HOLDING | ||
| H | 1.8~6.5W | 1.8~4W |
| Standaard Spanning | 24V, 36V, 48V, 110V | 24V, 110V, 220V AC/50Hz, 60Hz |
LV600 PBA DFDA SC N 14NB 5 P 1 ST * 24VDC:
| PRODUCTSERIE | LV600 | SERIE LV600 |
| Klepbehuizing vorm en materiaal | PBA | Piloot type aluminiumlegering materiaal |
| PBS | Piloot type roestvrij staal materiaal | |
| DFDA | Dubbele kamer explosieveilig aluminiumlegering | |
| DFDS | Dubbele kamer explosieveilig roestvrij staal | |
| COIL CATEGORIE | FDA | Explosieveilig aluminiumlegering |
| FDS | Explosieveilig roestvrij staal | |
| Besturingsmodus | SC | Enkele elektrische besturing |
| DC | Dubbele elektrische besturing | |
| Elektrische interface | N | 1/2"NPT |
| G | G1/2 | |
| M | M20×1.5 | |
| Luchtverbinding | 14NG | 1/4NPT pijptype |
| 12NG | 1/2NPT pijptype | |
| 38NG | 3/8NPT pijptype | |
| 14G | 1/4G pijptype | |
| 12G | 1/2G pijptype | |
| 38G | 3/8G pijptype | |
| 14NB | 1/4NPT Namur Type | |
| 14GB | 1/4G Namur Type | |
| 12NB | 1/2NPT Namur Type | |
| 12GB | 1/2G Namur Type | |
| 38NB | 3/8NPT Namur Type | |
| 38GB | 3/8G Namur Type | |
| Functietype | 3 | 3 Poort 2 Positie |
| 5 | 5 Poort 2 Positie | |
| 35P | 5/3 drukcentrum | |
| 35C | 5/3 gesloten centrum | |
| 35E | 5/3 uitlaatcentrum | |
| Vermogensniveau | P | 3.5W~6W |
| LP | <3W | |
| Handmatige bediening | P | Geen handmatige bediening |
| Temperatuur | ST | (-20℃~+60°℃) |
| LT | (-40℃~+60℃) | |
| CL | (-60°℃~+60℃) | |
| Speciaal | * | Speciaal op aanvraag |
| SPANNING | 24VDC 110VDC 220VAC |
Speciale opties zijn beschikbaar op aanvraag van de apparatuur.
Raadpleeg het productinformatieblad voor details.
