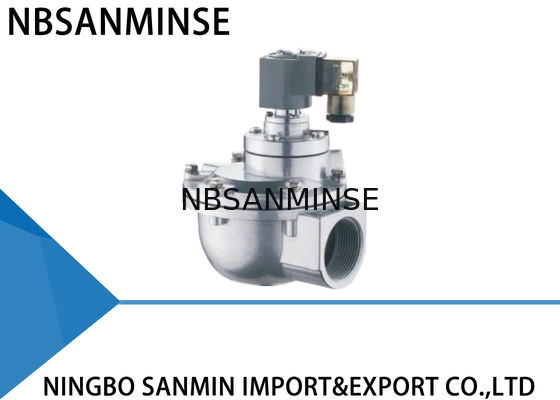

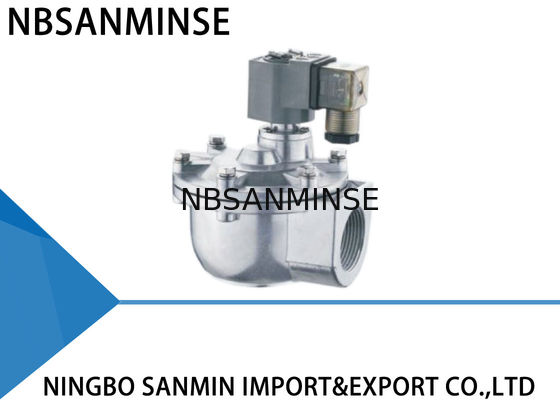

X Nitril / Viton Membraan Pulse Flow Valve IP65 Relatieve Vochtigheid ≤ 85 % GOYEN Type

Nitrile / Viton Membraan Pulse Flow Klep IP65 Relatieve Vochtigheid ≤ 85 %  GOYEN Type

GOYEN Vergelijkbaar Type

Haakse Type

De pulseklep bestaat uit een pilootkop, membraan en een aluminium klephuis. Het achterste holtegebied van het membraan is groter dan de voorkant. Het membraan wordt in de gesloten positie gehouden door de werking van de grote druk.

Elektrische pulscontroller stuurt ingangssignalen zodat de elektromagnetische anker de bewegende staaf aantrekt. Open de balanceringsopening om het drukgas in de achterste holte van het membraan snel vrij te laten; het drukgas in de voorste holte houdt het membraan omhoog om de doorgang te openen en de klep begint met reinigen.

Het pulssignaal verdwijnt en de veer van de anker werkt onmiddellijk om de bewegende staaf te hervatten om de balanceringsopening te sluiten. Het drukgas in de achterste holte van het membraan en de veer werken samen om de doorgang te sluiten, de klep stopt met reinigen.

De dempingsopening in het membraan functioneert om de luchtstroom te dempen wanneer de bewegende staaf van de anker omhoog houdt voor balans en om de lucht naar de achterste holte te transporteren zodra de balanceringsopening is afgesloten om de doorgang te sluiten en het reinigen te stoppen.

Technische Parameter

Materiaalconstructie

Veelvoorkomende storingen en probleemoplossing

Tijdens installatie en inbedrijfstelling:

Storingverschijnselen

1. De kleppen kunnen niet allemaal worden geopend, maar het leidende deel werkt wel.

2. Sommige kleppen werken niet, maar de andere zijn normaal.

3. De kleppen kunnen niet allemaal worden gesloten. Er is lekkage. Er is geen manier om een gasdome te creëren.

4. Sommige kleppen kunnen niet worden gesloten. Er is lekkage.

5. Een klep sluit langzaam.

1. Er zit wat vuil of vuil op het membraan, het leidende deel is beschadigd. De bewegende ijzeren kern is geblokkeerd.

1. Controleer de gasdome-druk om te zien of deze te laag is.

2. Controleer de klepspiraalverbinding en de spoel

3 (1). Y-klep. Sommige kleppen voor dezelfde gasdome lekken, waardoor lekkage voor alle kleppen ontstaat.

3 (2). Z-klep. De klepinlaat en de blaassnuit zijn achterstevoren geïnstalleerd.

4. Er zit wat vuil of vuil op het membraan, het blokkeert de bewegende ijzeren kern.

5. De membraanopening is geblokkeerd.

1. Reinig het membraan en controleer of het membraan compleet is. Controleer de bewegende ijzeren kern en de luchtsluis. Vervang de accessoires indien nodig.

1. Controleer de lekkage

2. Vervang de accessoires

3 (1). Controleer de lekkage

3 (2). Opnieuw installeren

4. Reinig het membraan en controleer of het membraan compleet is. Controleer de bewegende ijzeren kern en de luchtsluis.

5. Maak de membraanopening vrij

Tijdens de gebruiksperiode

Storingverschijnselen

1. Sommige kleppen lekken. Het membraan kan niet goed sluiten en de klep staat altijd een beetje open.

2. De spoel is heet en doorgebrand.

3. Er is spanning aanwezig, maar de klep werkt niet.

4. De omgevingstemperatuur is lager dan -20℃. De klep lekt en kan niet openen.

Mogelijke Oorzaak

1. Er zit wat vuil of vuil op het membraan, het leidende deel is beschadigd. De bewegende ijzeren kern is geblokkeerd.

2. Het staat te lang aan.

3. Het membraan is beschadigd en de opening is geblokkeerd.

4. De omgevingstemperatuur is te laag en er is vorst in de klep.

Probleemoplossing

1. Reinig het membraan en controleer of het membraan compleet is. Controleer de bewegende ijzeren kern en de luchtsluis. Vervang de accessoires indien nodig.

2. Controleer de werking van het besturingssysteem.

3. Vervang de accessoires op tijd.

4. Let op isolatie en het handhaven van de juiste temperaturen.
