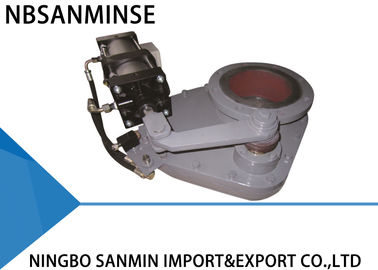

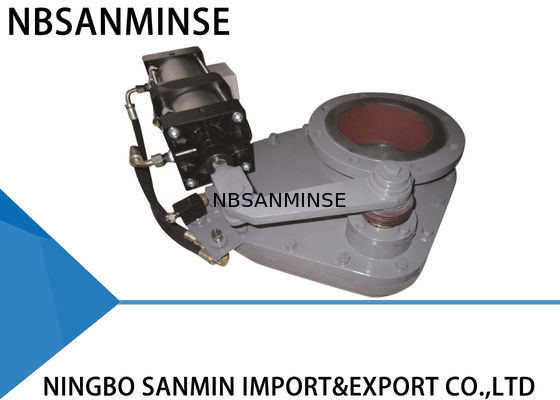

SMDF-DNB Roterende schijfklep, dubbele plaat swing checkklep 1.0 MPa druk
Productie-informatie
De roterende schijfklep maakt gebruik van een keramische of harde metalen wrijvingspare structuur, waardoor het meer slijpkracht heeft en een betere dichtheid.En daarnaast...Deze eigenschappen zorgen ervoor dat de draaiende schijfklep duurzaam is.
Werkingsbeginsel
De aandrijver beweegt de steel en de hendelarm een kwart draaiknop... die de schijf aandrijft.Het gehele afdichtingsoppervlak van de schijf is door de kracht van de gewalste veren voortdurend in contact met de stoel of het pad.Deze veren laten de schijf verticaal bewegen.Dit compenseert de thermische uitbreiding en samentrekking van de componenten van de kleppen en overwint ook het effect van eventuele tegendruk waarvoor deze is ontworpen en tussen de afdichtingsoppervlakken.Verschillen in de wrijvingskrachten tussen de tangentiële schijf en de stoel zorgen ervoor dat de schijf op haar stoel draait terwijl de kleppen draaien, waardoor elk procesmateriaal dat zich kan ophopen, wordt afgesneden en weggeveegd.Al deze kenmerken maken de draaiende schijfklep duurzaam.Het zal je systeem betrouwbaar ondersteunen.
Toepassingen
De roterende schijfklep kan worden gebruikt in astransportsystemen in thermische energiecentrales. Het kan ook worden toegepast in mijnen, cementfabrieken, kalkwerk, metallurgische installaties,De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de onderzoeksprocedure..
Technische parameters
Maximale werkdruk: 1,0 MPA
Maximale testdruk: 1,5 MPA
Werktemperatuur: ≤ 200°C
- Leekproefdruk: 1,1 MPA
Installatie
1Lees deze handleiding voor de installatie zorgvuldig door en controleer de toestand van de pneumatische actuator.
2Zorg ervoor dat de afmetingen van de flens, de maximale werkdruk en de nominale diameter van de binnenkant aan de eisen voldoen.
3. Pas de bouten en moeren niet aan. En zorg ervoor dat het midden van twee leidingen en het midden van de klep coaxiaal zijn. Het oppervlak van de flens moet glad zijn en horizontaal blijven zonder relatief grote helling,om ervoor te zorgen dat de klep goed kan sluiten en werkt.Bovendien moeten de bouten symmetrisch worden vastgemaakt.
4Na installatie pomp je lucht in de twee luchtinlaten van de pneumatische aandrijver en zorg je dat de kleppen goed werken.
5Als de schakelaar is geïnstalleerd, moet u ervoor zorgen dat de parameters voldoen aan de externe stroombron en dat hij goed kan werken in volledig open of volledig dicht.
Probleemoplossing methode
| Problemen |
De oorzaak |
Probleemoplossing methode |
| Leckage |
Vreemd lichaam |
Verwijder vreemd lichaam |
| Seal washer is ongeldig. |
Vervang de afdichtmachine |
| Abrasie van de klepkern |
Vervang de klepkern |
| Valve kan niet openen of sluiten |
Draaibare onderdelen worden flexibel of ongeldig |
Aanpassing of vervanging van de relatieve onderdelen |
| Onvoldoende druk of lekkage |
Controle en reparatie van luchtleiding |
| Pneumatische onderdelen verouderen of worden ongeldig |
Vervang de betreffende pneumatische onderdelen |
Installatie afmeting en contour
| DN |
H |
D |
K |
d |
n-C |
| 150*150 |
310 |
285 |
240 |
210 |
8-Φ22 |
| 200*200 |
310 |
340 |
295 |
265 |
8-Φ22 |
| 225*225 |
310 |
370 |
325 |
295 |
8-Φ22 |
| 250*250 |
330 |
395 |
350 |
320 |
12-Φ22 |
| 300*300 |
330 |
445 |
400 |
368 |
12-Φ22 |
| 200*350 |
310 |
520 |
470 |
265 |
8-Φ22 |
Belangrijkste onderdelen en materialen
| Nee, dat is niet zo. |
Artikel 1 |
Materiaal |
Nee, dat is niet zo. |
Artikel 1 |
Materiaal |
| 1 |
Bovenventiel |
van gietijzer of van gietijzer |
5 |
Onder de klep |
van gietijzer of van gietijzer |
| 2 |
Zegelring |
met een breedte van niet meer dan 15 mm |
6 |
Roterende as |
45# staal |
| 3 |
Klepplaat |
met een breedte van niet meer dan 15 mm |
7 |
Roterende arm |
van gietijzer of van gietijzer |
| 4 |
Schommelarm |
van gietijzer of van gietijzer |
8 |
Pneumatische actuator |
Aluminium |
K: Kunt u gratis monsters aanbieden?
A: Ja, Maar het hangt af van de producten, Neem contact met ons op. Ina@pneuhydr.com of whatsapp 0086 15168536055
Wat is uw bedrijfsgebied?
A: Ons bedrijfsgebied is:de verkoop van automatiseringsonderdelen voor exporteurs met een volledige container,luchtcilinder, luchtbronbehandeling, magnetoventil,luchtklep,motorventiel,Messingklep, hydraulische klep, hydraulische cilinder, lucht en olieaanpassingen, drukmeterenzovoort.
V:WWat voor producten kun je maken?
A: We kunnen veel soorten roestvrij staal maken, Messing, aluminiummateriaalverwerking.Zoals hoog.druk Valve / magnetoventil / elektrisch ventiel /waterventiel/pneumatische klep/luchtcilinder/hydraulische klep/hydraulische accumulatorproducten enzovoort.
K: Kan het product gemaakt worden met ons logo en merk?
A: Ja, natuurlijk kunnen we maken. We zijn OEM leverancier voor jaren en professioneel om te maken. Maar je moet ons de toestemming geven als het mogelijk is.
K: Kun je originele bekende pneumatische en hydraulische instrumenten leveren?
A: Ja, wij kunnen leveren zoals Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser etc.
V: Is er een garantie beschikbaar?
A: Ja, normaal gesproken producten is een jaar kwaliteitsgarantie.
V: Is de connector in het Britse of in het metrieke systeem?
A: De G-draad is cilindrisch en verzegelt zich niet, waardoor extra pakkingen nodig zijn om lekkage te voorkomen.en de interne en externe draden worden steeds strakker als ze worden gespannenDe afdichting wordt bereikt door de vervorming van de draden en wordt doorgaans samen met afdichtingsmiddel of tape gebruikt om het afdichtend effect te vergroten.
G-draad is een cilindrische rechte buis die wordt gebruikt voor niet-verzegelde verbindingen; PT-draad is een kegelvormige buis die afhankelijk is van de vervorming en verzegeling van de draad zelf;NPT is ook een kegelvormige buis met een tandprofiel hoek van 60 graden, voornamelijk gebruikt in Noord-Amerika
V: Hoe wordt de druk-eenheid omgezet in: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
V: Wat veroorzaakt meestal de uitputting van magnetoventielspellen?
A:Onjuiste spanning en hz, frequente schakeling, pilootkop die vloeistof binnendringt, klepkern en veerproblemen,milieu warm, zware trillingen, enz.
