Schijftype van de douanelucht Controleklep voor Farmaceutische/Chemische Industrie

Productomschrijving

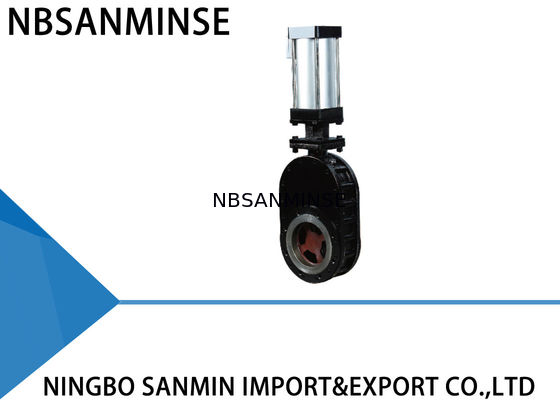

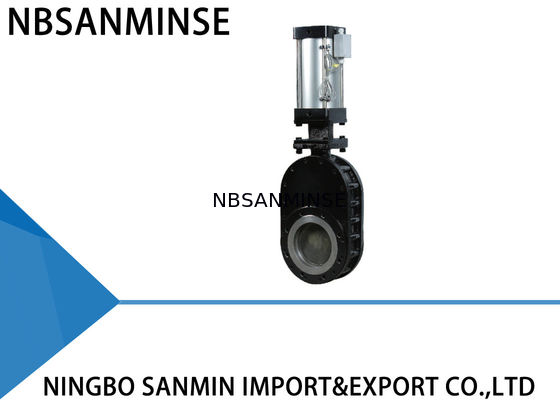

Schijftype van de douanelucht Controleklep voor Farmaceutische/Chemische Industrie







---

Hoofdprestaties



De modelwz644-10q-dubbel-schijfklep gebruikt een dubbel - de schijf die en het verzegelen oppervlakten gemaakt van slijtvaste legering of ceramisch verzegelt wordt. De verbinding is luchtdichte 100% en de klep bereikt een lange levensduur, in het bijzonder in toepassingen. Derhalve wordt de algemene systeembetrouwbaarheid dramatisch verhoogd.



Werkende Prestaties



Wanneer de lucht in de hogere cilinderhaven wordt geïntroduceerd, duwt de zuigerstang de dubbel-schijf beneden en de klep is gesloten. Wanneer de lucht in de lagere cilinderhaven wordt geïntroduceerd, verhoogt de zuigerstang de dubbel-schijf en de klep wordt geopend. De compressielente die tussen de schijven en de zegelring wordt geplaatst, dwingt de schijven de schijven tegen de zegelring, en staat voor schijven ook verticale beweging toe, die helpt om de thermische uitbreiding en de samentrekking van de delen te compenseren en een luchtdichte verbinding te verzekeren in alle omstandigheden. Wanneer het aandrijven van de klep, roteert de dubbel-schijf om de het verzegelen oppervlakten te omwikkelen en op te poetsen. Wanneer de productstromen door de klep, om het even welk materiaal dat de binnenkamer ingaat door de actie van de draaikolkstroom wordt verwijderd. Vandaar, is de klep zelfreinigend. Het extra lucht zuiveren kan worden verstrekt om schoon-in-plaatsprestaties te verzekeren. Al deze kenmerken waarborgen de lange dienst lofe voor de klep en verhogen de betrouwbaarheid van uw systeem.



Toepassingen



Om het even welke stof, poeder, en korrelige producten in met kolen gestookte elektrische centrales, smeltovens, ijzer en staalfabrieken, de farmaceutische en chemische industrieën.



Technische Parameters



Maximum-in werking stellende Druk: 1.0MPa



Maximumtestdruk: 1.5MPa



Werkende Temperatuur: <200℃



De Druk van de lekkagetest: 1.1MPa





Installatie en Toepassing



1. Voorafgaand aan installatie, zorg ervoor pneumatische actuator van om het even welke tekorten zoals breuk vrij en concaaf is.



2. Zorg de gezamenlijke flens, structurele lengte ervoor, worden de maximum werkende druk en de nominale diameter overeengestemd met vereisten.



3. Tijdens installatie, toegestaan om nagels en geen noten weer aan te passen die oorspronkelijk zijn vastgemaakt. Richt coaxiaal het centrum van twee pijpleidingen en klepdiameter om te zijn. Houd de flensoppervlakte vlak. Pas uniform kracht toe om de bout aan te halen.



4. Na installatie, introduceer lucht van de hogere en lagere cilinderhavens om te zien of de klep normaal kan worden geopend of worden gesloten.



5. Wang de controleschakelaar (als het bestaan) om te zien of het betrouwbaar wordt vastgemaakt, of zijn parameter met toegangskrachtbron wordt overeengestemd, en of het correct in het volledige openen en de volledige het sluiten omstandigheden kan werken.







Het oplossen van problemenmethode



Problemen	Oorzaak	Het oplossen van problemenmethode
Lekkage in het verzegelen oppervlakte	Vuil tussen schijf en het verzegelen oppervlakte	Verwijder het vuil
	Schade aan zegelringsparen	De reparatie of vervangt
Lekkage in flensverbinding	De bout wordt ongelijk geschroeft	Schroef gelijk de bout
	Schade aan de flensoppervlakte	Herstel de flensoppervlakte
	Schade aan het verbindingsstuk	Vervang het verbindingsstuk
De klep slaagt correct worden geopend of er niet in worden gesloten	Stofstorting	Verwijder regelmatig stof
	Ontoereikende luchtdruk, strenge lekkage	De leveringspijpleiding van de reparatielucht
	De pneumatische componenten zijn verouderd en verloren efficlency	Vervang de beschadigde componenten
Lekkage van het vullen van doos	Het vullen is verouderd en streng geverouderd	Vervang het vullen





Installatiedimensie, overzichtstekening





Model (a-reeks)	DN	L	D	K	D	H	NM	2-a
WZ644-10Q-40	40	120	84	110	150	443	4-M16	2-G1/4
Wz644-10q-50	50	120	99	125	165	463	4-M16	2-G1/4
WZ644-10Q-65	65	120	118	145	180	528	4-M16	2-G1/4
Wz644-10q-80	80	120	132	160	195	558	8-M16	2-G1/4
WZ644-10Q-100	100	120	156	180	215	601	8-M16	2-G1/4
WZ644-10Q-125	125	160	184	210	250	730	8-M16	2-G3/8
WZ644-10Q-150	150	160	211	240	285	798	8-M16	2-G3/8
WZ644-10Q-175	175	160	241	270	315	894	8-M16	2-G3/8
WZ644-10Q-200	200	160	266	295	340	958	8-M16	2-G1/2
WZ644-10Q-225	225	160	294	325	370	1028	12-M20	2-G1/2





Hoofddelen en Materialen



Punt	Naam	Materiaal	Punt	Naam	Materiaal
1	Kleplichaam	Kneedbaar ijzer	5	Verbindend t-Stuk	Uit gegoten staal
2	Zijkleplichaam	Kneedbaar ijzer	6	Beëindigenglb	45#Steel
3	Verzegelende ring	Koolstofstaal + speciale legering	7	Aaneenschakelingshals	Hodulargietijzer
4	Dise	Koolstofstaal + speciale legering	8	Pneumatisch actuator aluminium	Aluminiumcilinder
